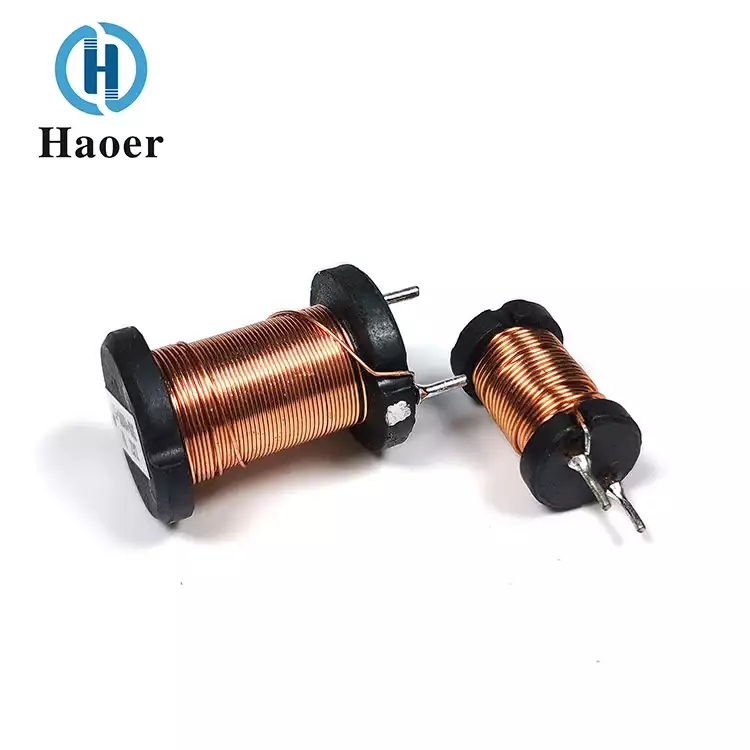

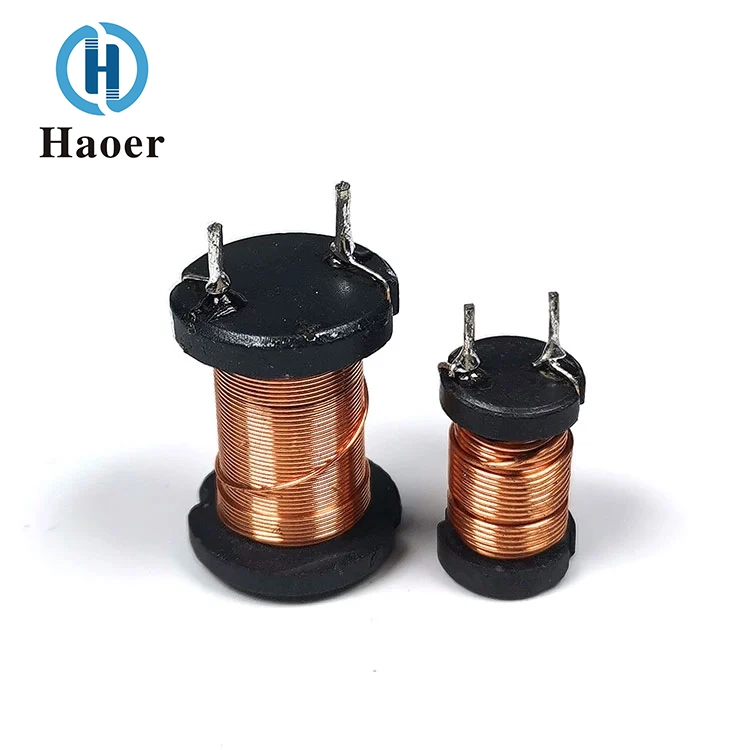

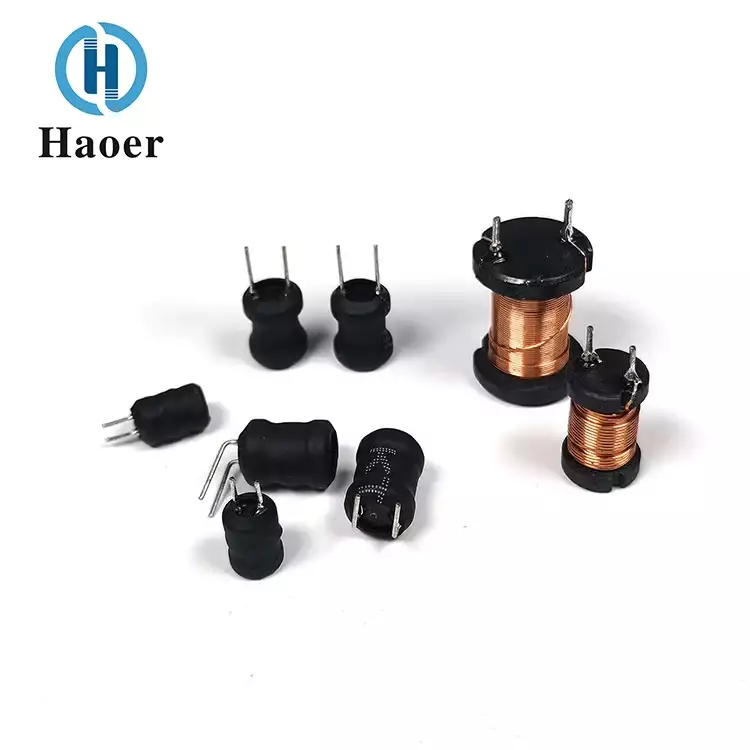

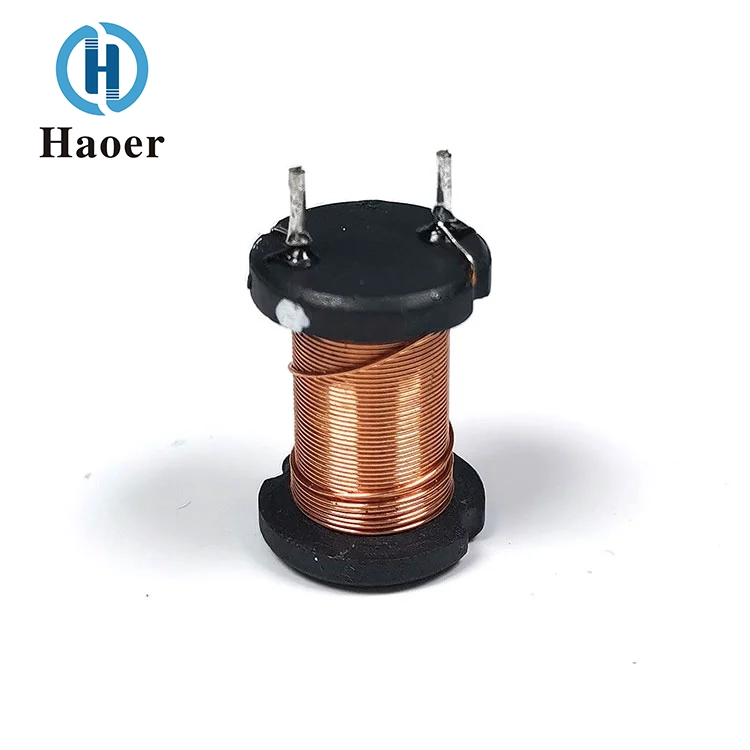

Bobine d'arrêt 2DR, inducteur enfichable en forme de L

Caractéristiques

Série d'inducteurs en forme de I :

1. L'inducteur en forme de L enfichable de la bobine d'arrêt 2DR fabriqué par Haoer Electronics, les inducteurs en forme de I sont généralement composés d'un noyau magnétique en forme de I et d'une bobine enroulée autour du noyau magnétique. Les noyaux magnétiques sont généralement constitués de matériaux magnétiques tels que la ferrite, qui ont une perméabilité magnétique élevée et peuvent renforcer le champ magnétique et améliorer les performances des inducteurs. Les bobines sont généralement fabriquées en enroulant un fil émaillé, et le nombre de tours, le diamètre du fil et d'autres paramètres de la bobine peuvent varier en fonction des différentes exigences de l'application.

2. Lorsqu'un courant traverse la bobine d'un inducteur en forme de I, un champ magnétique est généré autour de lui et l'amplitude du champ magnétique est proportionnelle à l'amplitude du courant. Selon la loi de Faraday sur l'induction électromagnétique, un champ magnétique changeant génère une force électromotrice induite dans la bobine, empêchant le changement de courant. Par conséquent, l'inductance en forme de I a la caractéristique de bloquer les changements de courant, présentant une petite résistance au courant continu et une grande inductance au courant alternatif. L'ampleur de son inductance est proportionnelle à la fréquence et à l'inductance du signal alternatif.

3. Les inducteurs en forme de I sont utilisés dans les circuits de filtrage, les circuits de stockage d'énergie, les circuits de transformateur et la suppression des interférences électromagnétiques.

Détails du produit

Paramètres

Guangdong Haoer Electronics Co., Ltd.

Créée en 2008, Guangdong Haoer Electronics Co., Ltd. est un fabricant de premier plan spécialisé dans les composants magnétiques, tels que les transformateurs haute fréquence, les filtres et les inductances. Nos solutions s'adressent à un large éventail d'industries, notamment l'éclairage, les appareils électroménagers, le photovoltaïque, les systèmes UPS, l'électronique automobile et les équipements de communication.

Basés sur plusieurs bases de production à Foshan, Guangdong, et soutenus par une équipe de plus de 1 000 employés dévoués, nous exploitons des lignes de production de pointe entièrement automatisées et utilisons des instruments de test avancés. Cette infrastructure robuste nous permet de maintenir une capacité de production annuelle de plus de 100 millions d'unités.

Notre engagement envers la qualité et la sécurité est validé par des certifications prestigieuses, notamment CQC, UL, ISO 9000 et TS 16949. Alimenté par une main-d'œuvre qualifiée et guidé par les principes fondamentaux d'innovation, d'excellence de la qualité et de collaboration centrée sur le client, Haoer se consacre à créer une valeur supérieure et à parvenir à une croissance mutuelle avec des partenaires du monde entier.

L'inducteur en forme de I enfichable de la bobine d'arrêt 2DR est un élément d'étranglement de type enfichable à double extrémité centré autour d'un noyau magnétique en forme de "I". Le "2DR" est l'identifiant du modèle de série. Il comporte principalement des fonctions de suppression EMI (interférences électromagnétiques) et de contrôle du courant. Grâce à ses caractéristiques d'installation enfichable et à la conception optimisée du circuit magnétique, il devient un composant clé pour l'anti-interférence dans les circuits d'alimentation et les lignes de signaux.

Caractéristiques et avantages

Noyau de poutre en I :

L'inducteur en forme de L enfichable de la bobine d'arrêt 2DR est constitué d'un matériau de ferrite nickel-zinc ou manganèse-zinc à haute perméabilité magnétique. La forme en « I » peut concentrer le champ magnétique et réduire les fuites magnétiques. La colonne centrale fournit un support stable pour l'enroulement et les plaques à bride aux deux extrémités améliorent la stabilité structurelle.

Enroulement du starter :

Le fil de cuivre sans oxygène est étroitement enroulé autour de la colonne centrale du noyau. Le diamètre du fil et le nombre de tours sont précisément adaptés aux exigences de la self pour garantir la caractéristique de haute impédance contre les interférences CA à fréquence spécifique.

Broches du connecteur :

Deux broches métalliques étamées verticales sont fixées aux deux extrémités du noyau, adaptées au soudage traversant sur les cartes PCB. Ils ont une résistance mécanique élevée et une excellente conductivité et sont moins susceptibles de provoquer des courts-circuits ou des circuits ouverts.

Couche de protection isolante :

Il est recouvert d'une gaine thermorétractable certifiée UL ou d'une encapsulation en résine époxy, offrant des fonctions d'isolation, de résistance à l'humidité et de protection mécanique, et empêchant l'enroulement d'être endommagé.

L'inducteur en forme de I enfichable à bobine d'arrêt 2DR, grâce à la conception équilibrée de la structure et des performances, démontre une fiabilité élevée et une rentabilité élevée dans des scénarios d'anti-interférence et de courant stable. C'est l'un des composants essentiels des appareils électroniques qui assurent la stabilité des circuits.

PROCESSUS DE PRODUCTION D'INDUCTEURS

1.Winding

2. Automatisation de l'assemblage.

3. Test complet

4. Stockage du produit

Certificat
