Le noyau adopte un film diélectrique en film de polypropylène métallisé (MKP) de haute qualité, fabriqué selon un processus d'enroulement non inductif précis, minimisant l'inductance parasite et les pertes à haute fréquence du point de vue de la structure physique, posant ainsi une base solide pour une absorption efficace des interférences à haute fréquence.
L'électrode est traitée avec un procédé spécial de pulvérisation d'or, qui améliore l'uniformité de la conductivité et la capacité de transport de courant de l'électrode. Combinée à l'encapsulation complète du ruban Mylar et de la résine époxy ignifuge, une structure intégrée robuste et scellée est formée, qui présente d'excellentes performances d'isolation, de résistance à l'humidité, de résistance aux tremblements de terre et de retardateur de flamme (niveau UL94 V-0), et peut fonctionner de manière stable dans des environnements industriels complexes et difficiles.
En termes de performances électriques, son inductance parasite est extrêmement faible et il présente d'excellentes caractéristiques de réponse haute fréquence et une tolérance élevée dv/dt (taux de changement de tension). Il peut absorber instantanément et efficacement les pointes de tension et les oscillations haute fréquence générées par les dispositifs de commutation de puissance (tels que l'IGBT) lorsqu'ils sont éteints, réduisant ainsi considérablement les contraintes et les pertes de commutation.

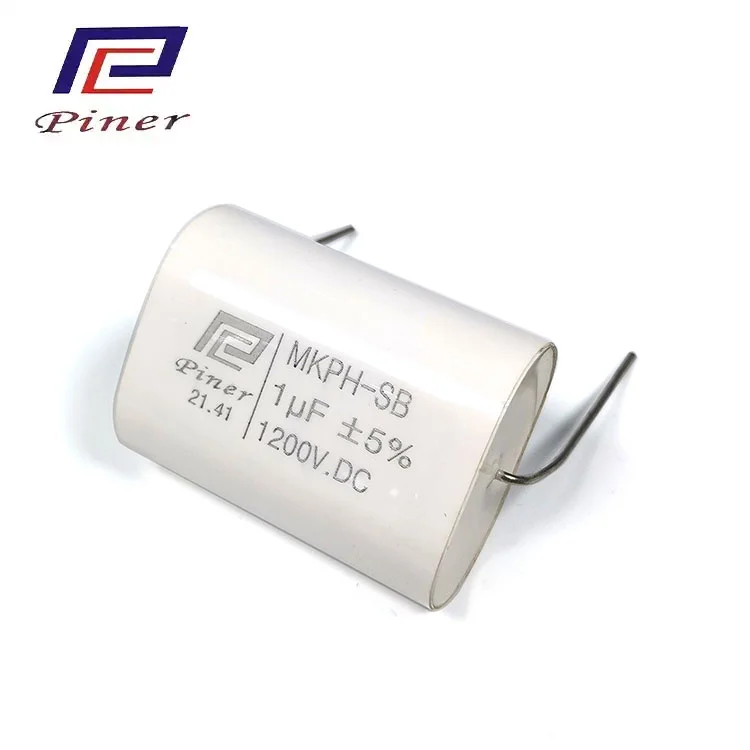

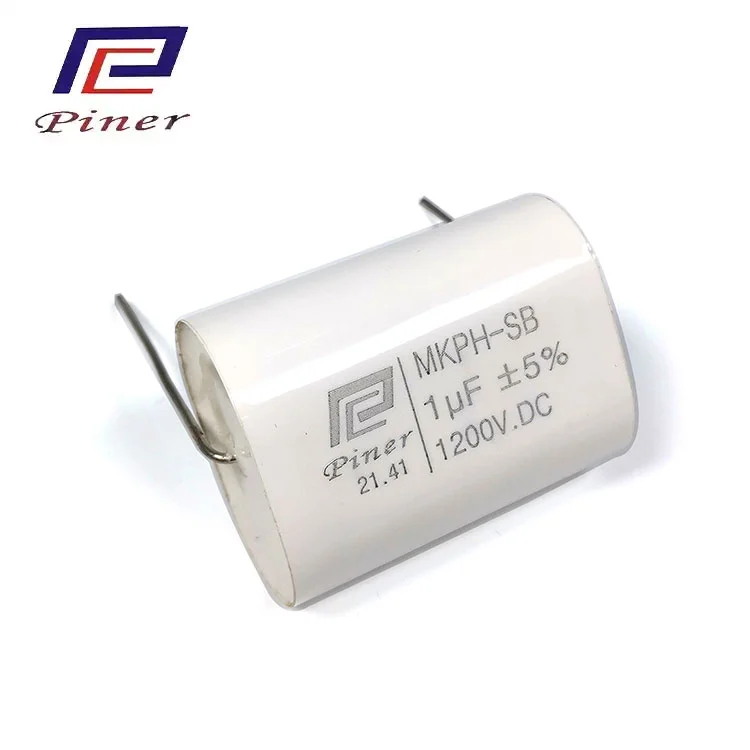

Adoptant une conception d'apparence encapsulée axiale, il présente une résistance mécanique élevée, une installation stable et pratique, ce qui facilite la réalisation d'une disposition haute densité sur des circuits imprimés compacts. En même temps, il présente de bonnes caractéristiques de dissipation thermique, garantissant une faible élévation de température et une longue durée de vie dans des conditions continues de courant d'ondulation élevé.
| Référence | GB/T17702, IEC61071 |
| Capacitance | 1 ~ 20 µF |
| Capacité Tol. | ±5 % (J), ±10 % (K) |
| Tension | 200V.AC ~ 1000V.AC |
| UT-T | 1,5Un/60s |
| Surtension | 1,1Un (8h/24h) 1,15Un (30min/24h) 1,2Un (5min/24h) 1,3Un (1min/24h) |
| tgδ | tg δ ≤ 0,0020 (100 Hz) |
| Ri × Cn | ≥ 30 000 s (25 °C ± 5 °C, 100 V CC, 60 s) |
| dv/dt | > 50 V/µs |
| Catégorie climatique | 40/85/21 |
| Température de fonctionnement. | -40°C ~ +85°C (θ h.s ≤ 85°C) |
| Méthodes de prospection | Insert, écrou en cuivre, boulon en cuivre |
| Max. Altitude | < 4000 m |
| Espérance de vie | 30 000 h (θ h.s ≤ 70°C) |
| Encapsulation | Ruban Mylar/coque en plastique, encapsulation en résine époxy |
Les condensateurs à film MKPH-SB sont largement utilisés dans divers systèmes de conversion de puissance basés sur IGBT/MOSFET en tant que composants clés de protection contre l'absorption.
Les scénarios d'application typiques incluent :
Circuit d'absorption côté liaison CC pour onduleurs photovoltaïques et onduleurs éoliens ;
L'IGBT désactive l'absorption des pics de tension dans les convertisseurs de fréquence et les servomoteurs ;
Protection du tube de commutation d'alimentation pour UPS et alimentation à découpage haute fréquence ;
Tampon de circuit résonnant entre la machine à souder et l'alimentation électrique du chauffage par induction ;
L'excellente capacité d'absorption haute fréquence des condensateurs à film MKPH-SB peut supprimer efficacement les interférences électromagnétiques, améliorer l'efficacité et la fiabilité du système et constitue un choix idéal pour un fonctionnement stable et efficace des équipements électroniques de puissance moyenne à haut de gamme.
Contrôler strictement le processus de production
Notre principe de service :Créer de bons produits et servir les clients de tout cœur
Expérimenté:Années de concentration sur l'industrie des condensateurs, digne de confiance
Années de marque :Marque vieille de plusieurs années, profondément reconnue par les nouveaux et anciens clients, qualité fiable
Personnalisation à la demande :Spécifications complètes, personnalisables selon les besoins du client
Assurance qualité:Une technologie mature assure le contrôle de la qualité de chaque produit
L'entreprise et ses produits disposent de certifications internationales complètes, depuis les systèmes de gestion de la qualité ISO9001 et TS16949 jusqu'aux certifications de sécurité UL, VDE, CQC et autres certifications multinationales. Tous les produits répondent aux normes environnementales mondiales telles que RoHS et REACH
Les méthodes d'expédition incluent DHL, UPS, TNT, FedEx et d'autres services de messagerie, et vous pouvez également choisir le fret aérien ou maritime selon vos besoins.
Xiaoxiong, Deerma, Meishile, Dongling Weili, Yasile, Lianrui, Jeweisi, Yingke, Yuelong, Tuohao
Q : Quelles conditions de paiement acceptez-vous ?
R : Nous acceptons les conditions T/T, L/C et flexibles basées sur un accord mutuel.
Q : Offrez-vous une assistance technique et une personnalisation ?
R : Oui, nous proposons une sélection de condensateurs, une personnalisation des paramètres et des conseils d'application en fonction des exigences de votre circuit.
Q : Comment garantissez-vous la stabilité du produit dans des environnements à haute température/humidité ?
R : Nous utilisons un film en polypropylène métallisé, un enrobage époxy ignifuge et un boîtier en aluminium, garantissant un fonctionnement stable de -40 ℃ à 105 ℃.
Q : Fournissez-vous des échantillons ? Comment s’effectue l’expédition ?
R : Des échantillons gratuits sont disponibles pour les clients qualifiés, les frais d'expédition étant à la charge du client. Les frais d’expédition des échantillons peuvent être déduits des commandes futures.
