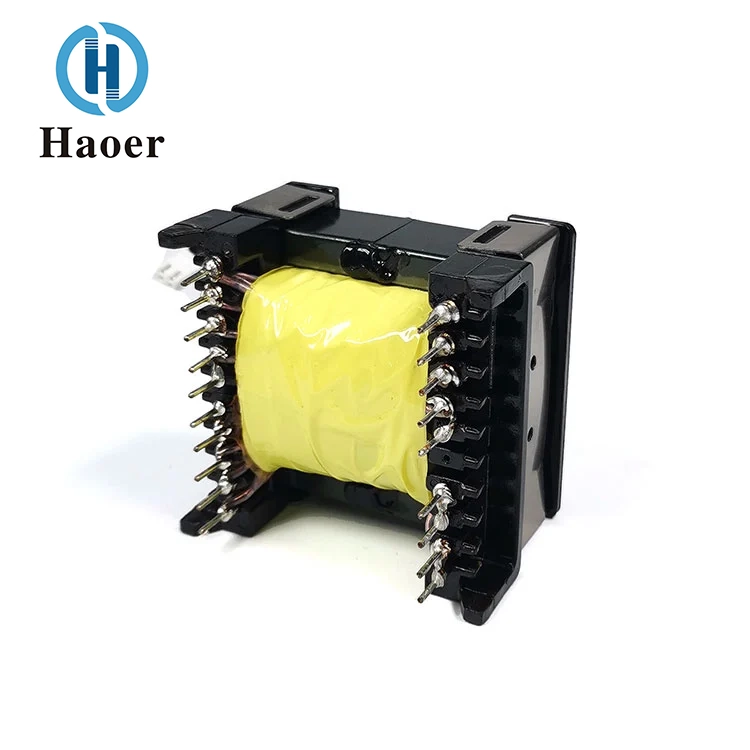

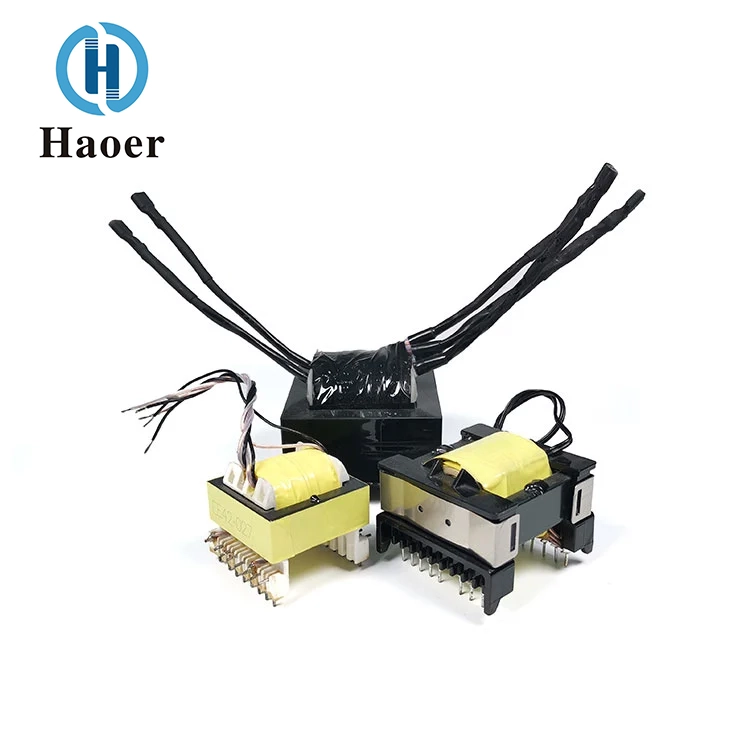

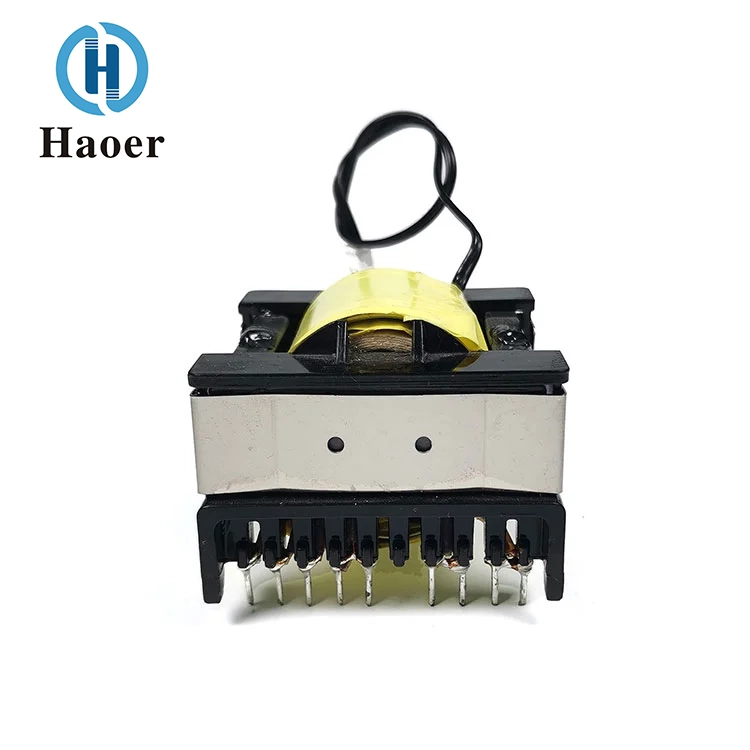

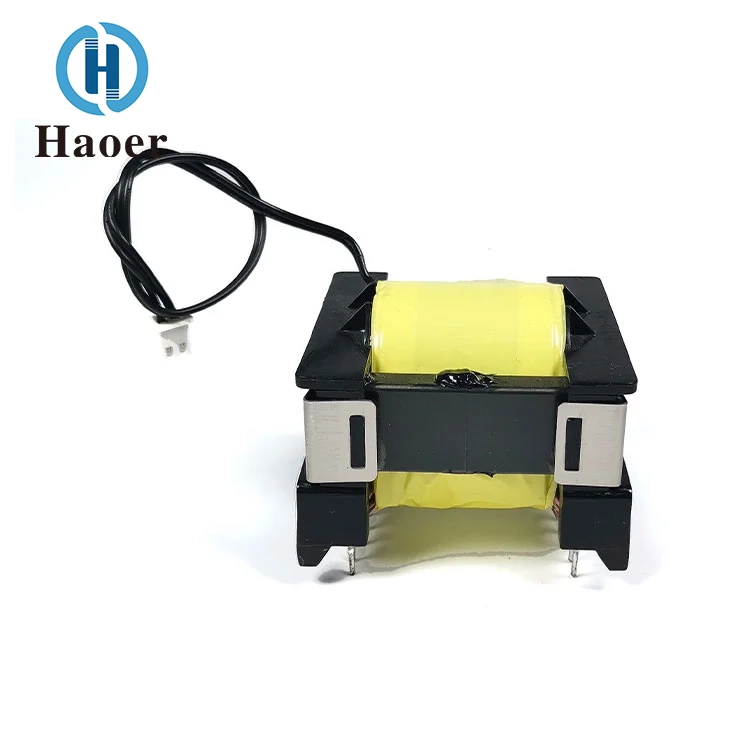

La Chine de Haoer connecte le fil au transformateur haute fréquence certifié. La résistance d'isolation primaire et secondaire est élevée, la capacité anti-interférence est forte et répond aux exigences de certification des spécifications.
Spécifications communes : fil de raccordement EE/fil de raccordement EPC/fil de raccordement EFD/fil de raccordement EF/fil de raccordement PQ, etc.
La solution fly-line peut améliorer la flexibilité de conception des transformateurs haute fréquence, particulièrement adaptée aux produits en série avec une disposition des broches de cadre restreinte et une compatibilité multi-spécifications. En adhérant strictement aux exigences de conception, de processus et de certification susmentionnées, les transformateurs haute fréquence certifiés fly-line peuvent réaliser une conversion d'énergie efficace et une compatibilité électromagnétique tout en garantissant la sécurité et la conformité de l'équipement. Ils peuvent être largement appliqués dans des domaines tels que les alimentations à découpage, les stations de recharge, les alimentations pour serveurs, etc., qui ont des exigences élevées en matière de certification et de performances.
Caractéristiques:Large plage de travail, efficacité de transmission élevée, performances stables, faible élévation de température, faible fuite magnétique, petit volume, etc. L'entreprise peut fournir des produits selon les exigences du client.
Parallèlement au développement historique, les besoins humains et l’utilisation de l’espace ont continuellement évolué :de la miniaturisation à la consommation élevée d'énergie, et maintenant aux économies d'énergie et à la protection de l'environnement. En quête constante de perfection, nous nous concentrons sur l’amélioration de l’efficacité de la conversion de l’énergie électrique et l’élargissement de l’applicabilité de la tension. Le remplacement des transformateurs de fréquence industriels par des transformateurs haute fréquence représente une avancée cruciale, car ils sont nettement plus légers que les produits traditionnels. Par conséquent, les transformateurs haute fréquence présentent un avantage absolu pour les futurs produits électroniques à courant continu.
Notre société fabrique des transformateurs haute fréquence en utilisant des matériaux magnétiques en ferrite douce haute fréquence de première qualité, qui se caractérisent par une perméabilité élevée, une densité de flux de saturation élevée et une faible perte de puissance. Nos produits peuvent être conçus pour répondre aux normes de sécurité UL, CE, VDE, CQC et autres selon les exigences du client. Nous proposons des services de conception personnalisés et pouvons fournir une large gamme de séries de produits, notamment EI, EE, EEL, EC, ER, PQ, RM, EFD, EP, EPC, EF, ED et ETD.
| Spécifications techniques : | Fréquence de fonctionnement : |
| 20 kHz - 500 kHz | Puissance de sortie : |
| 0,5 à 500 W | Température de fonctionnement : |
| -40°C à +125°C | Température de stockage : |
| -25°C à +85°C | Humidité de stockage : |
| 30% - 95% |
La connexion du fil au transformateur haute fréquence certifié peut améliorer considérablement la flexibilité de conception du transformateur haute fréquence, en particulier pour les produits de série avec une disposition des broches de cadre restreinte et une compatibilité multi-spécifications. De tels fils volants sur des transformateurs haute fréquence certifiés possèdent également une plus grande adaptabilité à diverses conditions de travail. Ils fonctionnent dans une plage de hautes fréquences de 20 kHz à 500 kHz, avec une puissance de sortie réglable de 0,5 W à 500 W selon les exigences de l'application, ce qui leur permet de répondre aux besoins de conversion d'énergie des différents niveaux de puissance des équipements. En termes d'adaptabilité environnementale, le produit peut fonctionner de manière stable dans une plage de températures de travail difficiles allant de -40°C à +125°C. Les conditions de stockage sont adaptées à une plage de température de -25°C à +85°C et à un environnement d'humidité de 30 % à 95 %. Il présente une excellente tolérance environnementale. En suivant strictement les exigences de conception, de processus et de certification susmentionnées, les câbles volants sur transformateurs haute fréquence peuvent réaliser une conversion d'énergie efficace et une compatibilité électromagnétique tout en garantissant la sécurité et la conformité de l'équipement.
| Numéro de pièce. | BROCHES DE BORNES | Dimensions en mm (pouces) | TAPER | |||||
| A | B | C ± 0,5 | D ± 0,5 | E ± 0,5 | F | |||
| EE-8.3 | 6 | 8 | 8 | 6 | 4 | 2.5 | 8.3 | V |
| EE-10 | 8 | 11.5 | 10.2 | 8 | 4 | 2.5 | 10.2 | V |
| EE-13 | 10 | 12 | 12.5 | 8.5 | 4 | 2.5 | 13 | V |
| EE-16-1 | 6 | 14.8 | 13.3 | 9 | 4 | 3 | 16 | V |
| EE-16-2 | 10 | 15.4 | 13 | 10.5 | 4 | 3.2 | 17.1 | V |
| EEL-16 | 10 | 28.5 | 16 | 12.3 | 4 | 4.3 | 21.9 | V |
| EE-19-1 | 8 | 17.6 | 16 | 10 | 4 | 5 | 19 | V |
| EE-19-2 | 10 | 17.2 | 16.2 | 13 | 4 | 3.9 | 20 | V |
| EEL-19 | 10 | 31.5 | 16 | 10.5 | 4 | 4 | 21.1 | V |
| EEL-19-1 | 10 | 15.6 | 30 | 24.1 | 4 | 3.5 | 21 | H |
| EE-25-1 | 6 | 20 | 18.2 | 12.5 | 4 | 6.3 | 25.2 | V |
| EE-25-2 | 8 | 21.7 | 17.5 | 12.6 | 4 | 5 | 25.2 | V |
| EE-25-3 | 10 | 22.2 | 25 | 15.4 | 4 | 5 | 26.1 | H |
| EEL-25 | 8 | 35.3 | 17.5 | 12.5 | 4 | 5 | 25.2 | V |
| EE-30 | 10 | 21 | 29.2 | 25.2 | 4 | 5 | 30 | H |
| EE-40 | 14 | 27.6 | 30.5 | 25.8 | 4 | 5 | 40 | H |
| EE-42/15-1 | 12 | 33.8 | 44 | 35.5 | 4 | 5 | 42 | H |
| EE-42/15-2 | 16 | 41.3 | 48 | 37.7 | 4 | 5 | 42 | H |
| EE-42/15-3 | 18 | 48.7 | 32 | 27.5 | 4 | 5 | 45.1 | V |
| EE-42/20-1 | 12 | 45 | 39.8 | 32.5 | 4 | 5 | 42 | V |
| EE-42/20-2 | 16 | 44.2 | 50 | 37.8 | 4 | 5 | 42.2 | H |
| EE-42/20-3 | 18 | 44.1 | 37 | 27.3 | 4 | 5 | 45.3 | V |
| EE-55 | 20 | 50 | 50 | 45.5 | 4 | 5 | 55 | H |
| EE-65 | 16 | 55.2 | 51.8 | 45 | 4 | 5 | 65 | H |
| Remarque : TYPE HORIZONTAL « H » (type chambre) TYPE VERTICAL "V" (Type vertical) |
||||||||
Largement utilisé dans les cartes de commande de petits appareils électroménagers, les alimentations à découpage, les convertisseurs DC-DC, les alimentations LED, les équipements réseau, l'électronique automobile, les adaptateurs d'alimentation, etc.
Nous fournissons une solution complète de connexion du fil au transformateur haute fréquence certifié.
Nous ferons tout notre possible pour fournir des solutions, des réparations et une maintenance pour votre produit. Nous sommes favorisés par de nombreux clients car notre expérience et nos connaissances vont de soi
* Nous disposons désormais d'un service client 24h/24
* Vous fournir des conseils techniques à distance
* Effectuer un suivi continu de votre produit

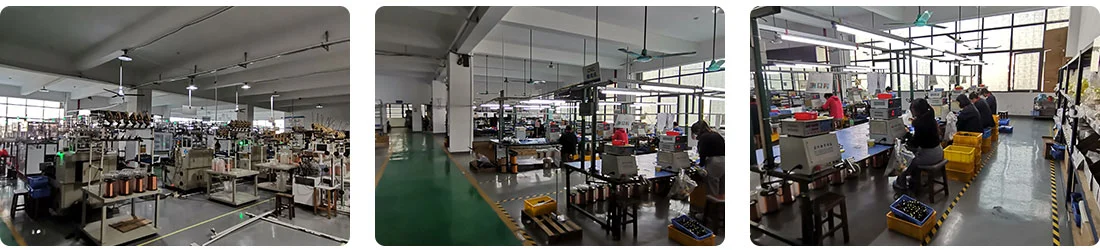

Guangdong Haoer Electronics Co., Ltd. a été fondée en, est un professionnel engagé dans les fabricants de transformateurs haute fréquence, de dispositifs de filtrage, d'inductances et d'autres composants magnétiques. Les produits de la société sont largement utilisés dans l'éclairage, les appareils électroménagers, le photovoltaïque, les UPS, l'électronique automobile, les équipements de communication réseau, les équipements périphériques informatiques et diverses alimentations à découpage et autres domaines.
Les petits colis seront envoyés par courrier, tel que DHL, UPS, TNT, FedEx, etc. Nous pouvons également organiser le transport aérien ou maritime selon vos besoins.
Question : Êtes-vous une usine de fabrication ou une société commerciale ?
Réponse : Nous sommes une usine de fabrication.
Question : Comment la qualité des produits est-elle contrôlée ?
Réponse : Nous avons une équipe professionnelle de contrôle de qualité et un équipement de test avancé. Tous les produits sont soumis à des tests à 100 %.
Question : Offrez-vous des services ODM et OEM ?
Réponse : Oui, ODM et OEM sont tous deux les bienvenus.
Question : Quels sont vos principaux produits ?
Réponse : Nos principaux produits comprennent : les séries de transformateurs haute fréquence et les séries d’inductances.
