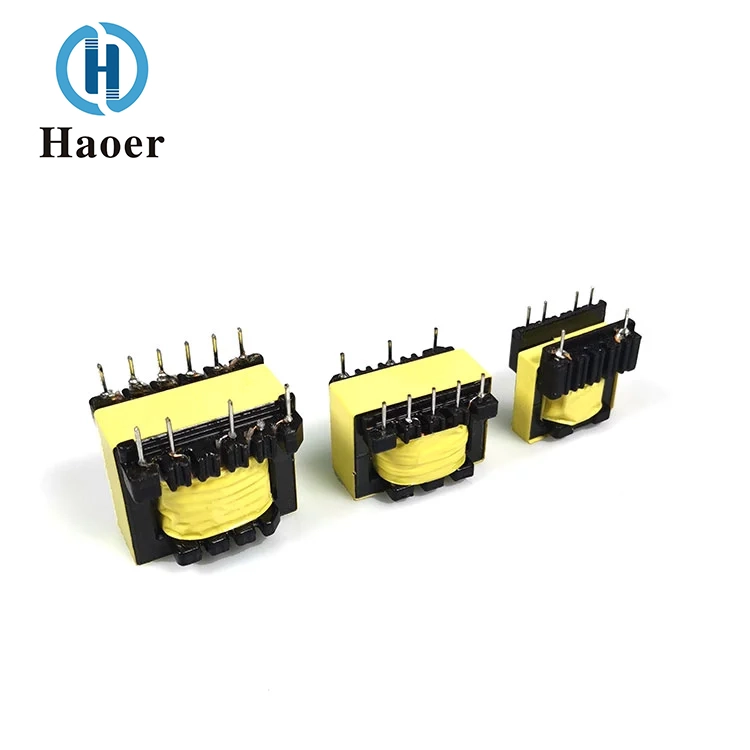

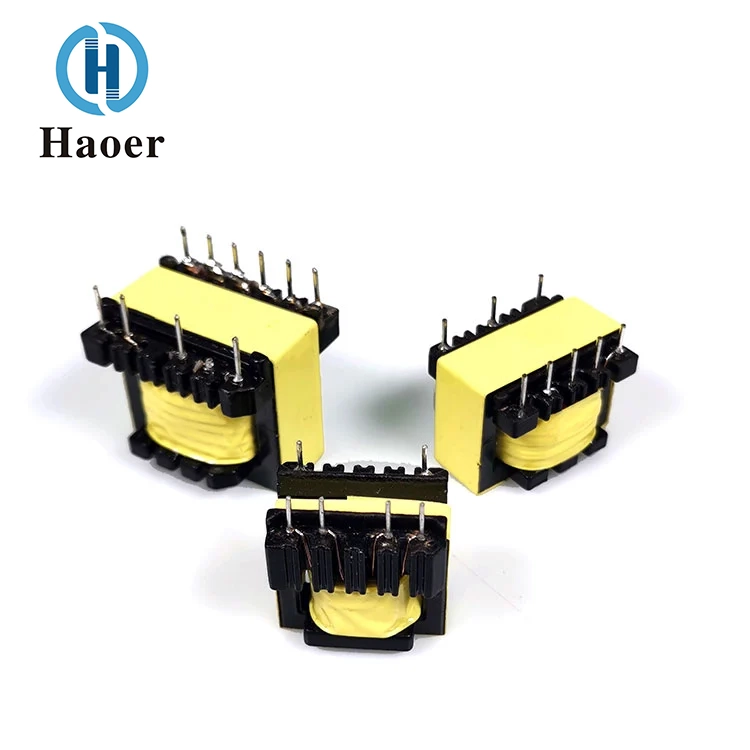

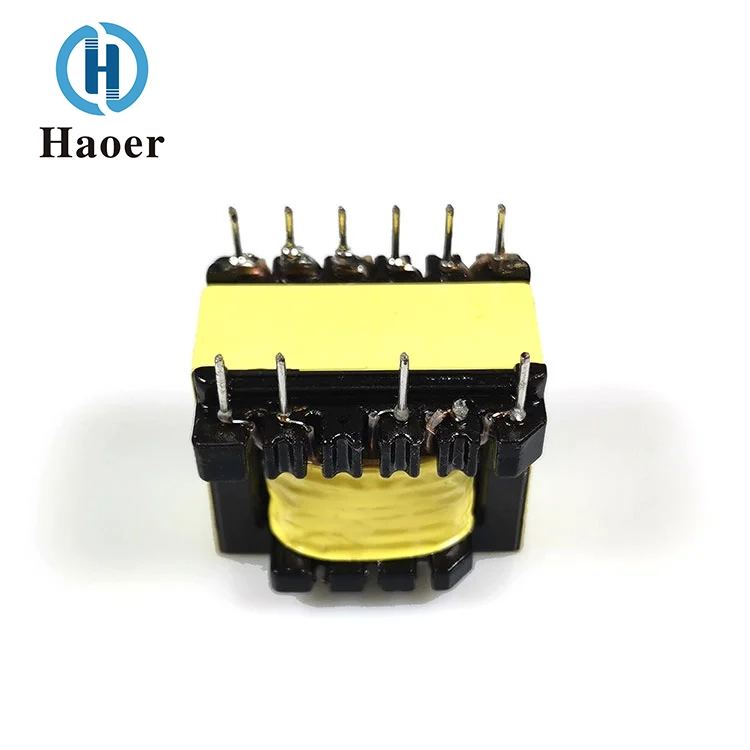

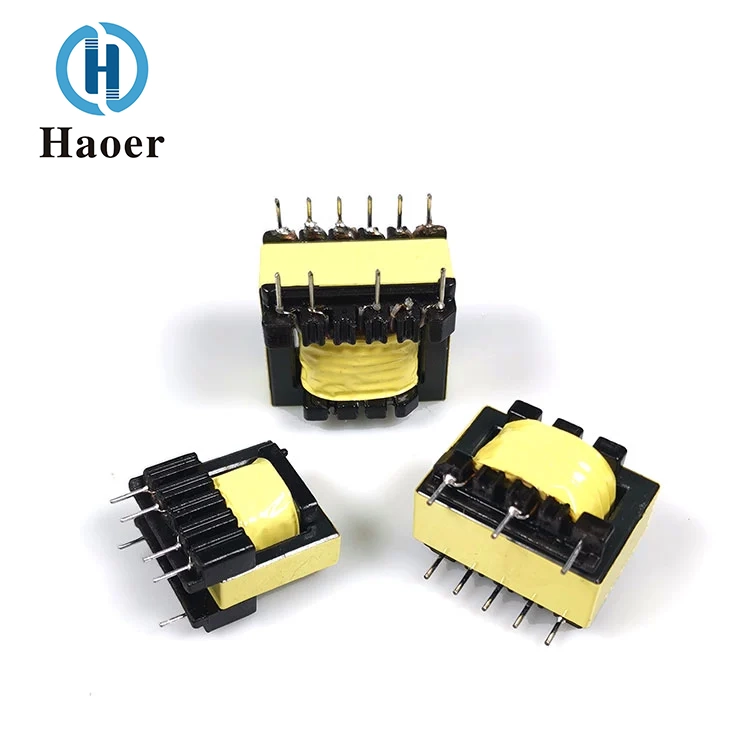

Le transformateur haute fréquence de la carte de commande Gooder EE pour petits appareils électroménagers adopte la structure de noyau magnétique de type EE et est spécifiquement conçu pour divers circuits de commande de petits appareils électroménagers, tels que les fours à micro-ondes, les cuiseurs à riz et les cuisinières à induction. La puissance de sortie peut être personnalisée selon les exigences du client et la fréquence de travail varie de 20 kHz à 500 kHz. Il présente un rendement élevé, de faibles pertes et une faible élévation de température, permettant une conversion de tension et une transmission de puissance stables et fiables. La conception de l'enroulement multicouche réduit efficacement l'inductance de fuite et les interférences électromagnétiques, tout en répondant aux exigences de petite taille et de légèreté, ce qui facilite son intégration dans des cartes de commande compactes. Il a passé une certification stricte de performances électriques et de sécurité, garantissant la sécurité et la durabilité pendant un fonctionnement à long terme. C'est l'un des composants essentiels des petits appareils électroménagers pour réaliser des économies d'énergie efficaces et un fonctionnement stable.
| 1. Fréquence de fonctionnement : | 20 kHz - 500 kHz |
| 2. Puissance de sortie : | 0,5 à 1000 watts |
| 3. Température de fonctionnement : | -40°C à +125°C |
| 4. Température de stockage : | -25°C à +85°C |
| 5. Humidité de stockage : | 30% - 95% |
Le transformateur haute fréquence du tableau de commande EE pour petits appareils électroménagers présente des indicateurs techniques exceptionnels et étendus en termes de performances électriques et d'adaptabilité environnementale. Sa fréquence de fonctionnement principale s'étend de 20 kHz à 500 kHz, ce qui lui permet de s'adapter de manière flexible à divers scénarios d'application, depuis les alimentations à découpage de base jusqu'aux appareils électroniques de précision haut de gamme, tout en améliorant l'efficacité de la conversion de puissance et en optimisant efficacement la densité de puissance.
En termes de capacité de puissance de sortie, la gamme de produits est complète, avec une puissance de sortie allant de 0,5 W à 1 000 W, offrant des solutions de conversion de puissance stables et fiables pour divers appareils allant de l'électronique grand public miniature aux modules d'alimentation de qualité industrielle.
Le produit a une excellente plage de températures de fonctionnement (-40 ℃ ~ +125 ℃), garantissant son fonctionnement stable même dans des environnements difficiles extrêmement froids ou chauds, avec une fiabilité extrêmement élevée. Sa température de stockage requise est de -25 ℃ à +85 ℃ et l'humidité de l'environnement de stockage est de 30 % à 95 %. Cela garantit que le noyau magnétique interne et la structure de la bobine du produit ne sont pas affectés par les changements de température et d'humidité pendant le stockage et le transport, maintenant ainsi des performances et une sécurité constantes sur le long terme.
| Numéro de pièce. | BROCHES DE BORNES | Dimensionsen mm(pouces)(mm) | TAPER | |||||
| Numéro de série | Nombre d'aiguilles | A | B | C ± 0,5 | D ± 0,5 | E ± 0,5 | F | |
| EE-8.3 | 6 | 8 | 8 | 6 | 4 | 2.5 | 8.3 | V |
| EE-10 | 8 | 11.5 | 10.2 | 8 | 4 | 2.5 | 10.2 | V |
| EE-13 | 10 | 12 | 12.5 | 8.5 | 4 | 2.5 | 13 | V |
| EE-16-1 | 6 | 14.8 | 13.3 | 9 | 4 | 3 | 16 | V |
| EE-16-2 | 10 | 15.4 | 13 | 10.5 | 4 | 3.2 | 17.1 | V |
| EEL-16 | 10 | 28.5 | 16 | 12.3 | 4 | 4.3 | 21.9 | V |
| EE-19-1 | 8 | 17.6 | 16 | 10 | 4 | 5 | 19 | V |
| EE-19-2 | 10 | 17.2 | 16.2 | 13 | 4 | 3.9 | 20 | V |
| EEL-19 | 10 | 31.5 | 16 | 10.5 | 4 | 4 | 21.1 | V |
| EEL-19-1 | 10 | 15.6 | 30 | 24.1 | 4 | 3.5 | 21 | H |
| EE-25-1 | 6 | 20 | 18.2 | 12.5 | 4 | 6.3 | 25.2 | V |
| EE-25-2 | 8 | 21.7 | 17.5 | 12.6 | 4 | 5 | 25.2 | V |
| EE-25-3 | 10 | 22.2 | 25 | 15.4 | 4 | 5 | 26.1 | H |
| EEL-25 | 8 | 35.3 | 17.5 | 12.5 | 4 | 5 | 25.2 | V |
| EE-30 | 10 | 21 | 29.2 | 25.2 | 4 | 5 | 30 | H |
| EE-40 | 14 | 27.6 | 30.5 | 25.8 | 4 | 5 | 40 | H |
| EE-42/15-1 | 12 | 33.8 | 44 | 35.5 | 4 | 5 | 42 | H |
| EE-42/15-2 | 16 | 41.3 | 48 | 37.7 | 4 | 5 | 42 | H |
| EE-42/15-3 | 18 | 48.7 | 32 | 27.5 | 4 | 5 | 45.1 | V |
| EE-42/20-1 | 12 | 45 | 39.8 | 32.5 | 4 | 5 | 42 | V |
| EE-42/20-2 | 16 | 44.2 | 50 | 37.8 | 4 | 5 | 42.2 | H |
| EE-42/20-3 | 18 | 44.1 | 37 | 27.3 | 4 | 5 | 45.3 | V |
| EE-55 | 20 | 50 | 50 | 45.5 | 4 | 5 | 55 | H |
| EE-65 | 16 | 55.2 | 51.8 | 45 | 4 | 5 | 65 | H |
| Remarque : TYPE HORIZONTAL « H » (type chambre) TYPE VERTICAL "V" (Type vertical) |
||||||||
Domaine d'application :Ils sont largement utilisés dans les petits appareils électroménagers, les panneaux de commande, les lampes à économie d'énergie, les ordinateurs portables, les alimentations PC, les téléviseurs, les moniteurs LCD, les alimentations à découpage, les commutateurs contrôlés par programme, les équipements réseau, les DVD, l'électronique automobile,
Nous fournissons une solution de produit complète
Nous ferons tout notre possible pour fournir des solutions, des réparations et une maintenance pour votre produit. Nous sommes favorisés par de nombreux clients car notre expérience et nos connaissances vont de soi
* Nous disposons désormais d'un service client 24h/24
* Vous fournir des conseils techniques à distance
* Effectuer un suivi continu de votre produit

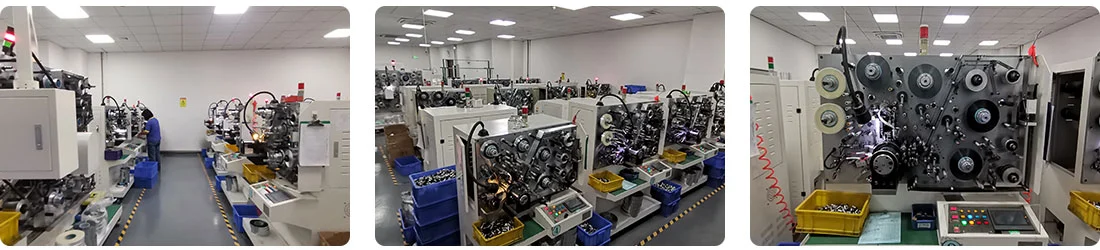

Guangdong Haoer Electronics Co., Ltd. a été fondée en, est un professionnel engagé dans les fabricants de transformateurs haute fréquence, de dispositifs de filtrage, d'inductances et d'autres composants magnétiques. Les produits de la société sont largement utilisés dans l'éclairage, les appareils électroménagers, le photovoltaïque, les UPS, l'électronique automobile, les équipements de communication réseau, les équipements périphériques informatiques et diverses alimentations à découpage et autres domaines.
Petit Ours, Delmar, Meishel, Dongling Weiyou, Yaxuel, Lianrui, Jiewei, Yingke, Yu Long, Tuohao
Question : Êtes-vous une usine de fabrication ou une société commerciale ?
Réponse : Nous sommes un fabricant avec notre propre usine et nous fournissons également des services de chaîne d’approvisionnement à guichet unique.
Question : Offrez-vous des services ODM et OEM ?
Réponse : Oui, ODM et OEM sont tous deux les bienvenus.
Question : Quels sont vos principaux produits ?
Réponse : Nos principaux produits comprennent : les séries de transformateurs haute fréquence et les séries d’inductances.
Question : Comment garantissez-vous la qualité des produits et le service après-vente ?
Réponse : Nous offrons une garantie de qualité de 12 mois et disposons d'une équipe après-vente pour résoudre rapidement les problèmes des clients.
