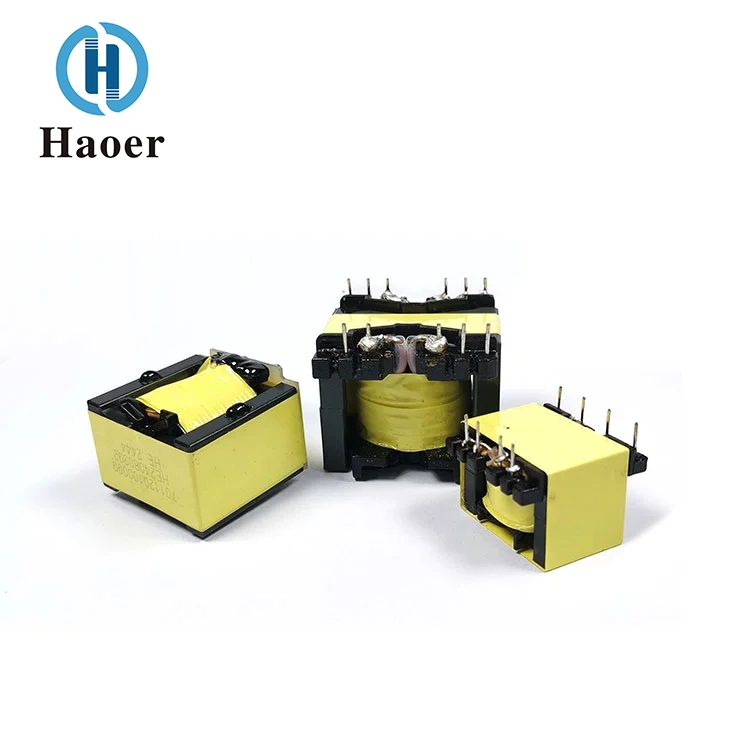

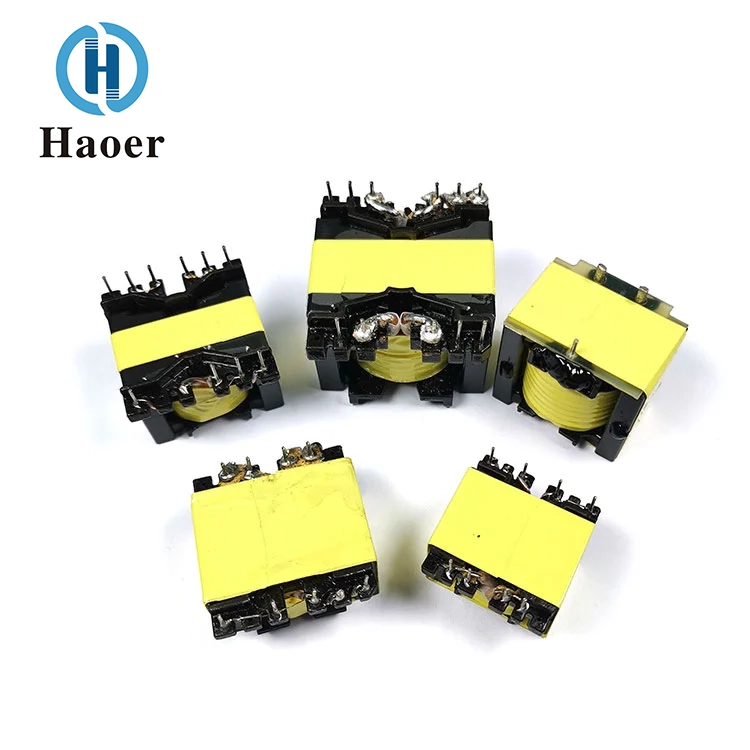

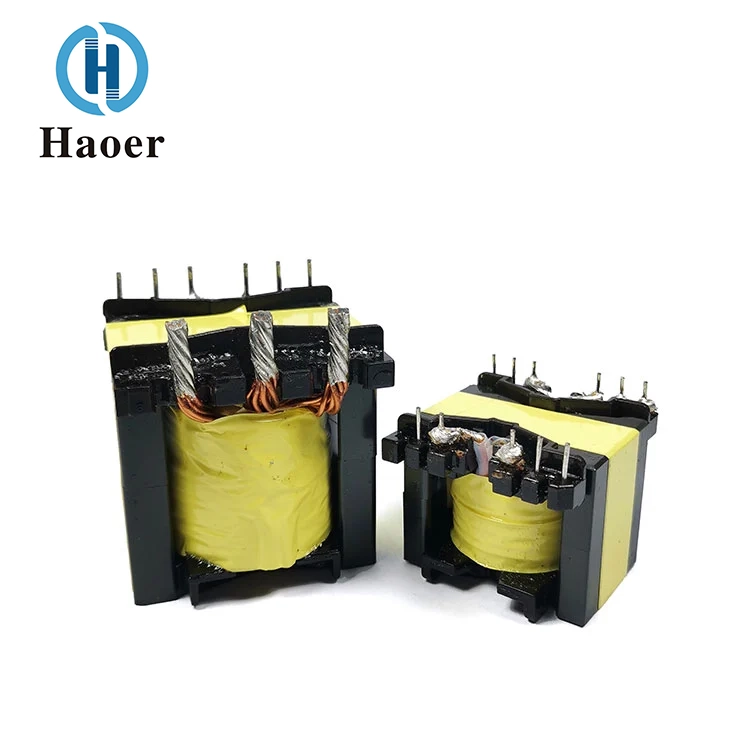

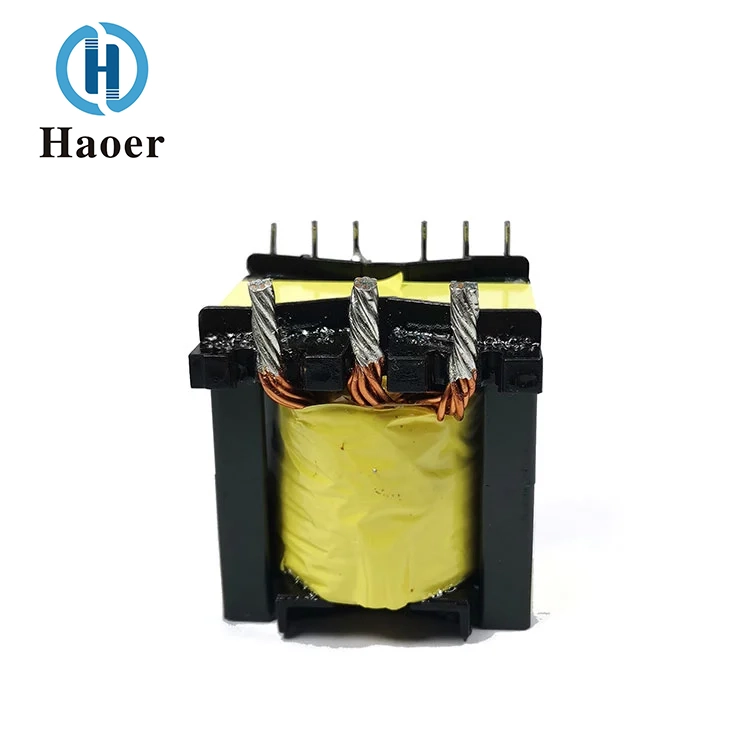

Le transformateur haute fréquence d'alimentation de l'onduleur China PQ fourni par le fabricant Haoer prend en charge une large plage de fréquences de 20 kHz à 500 kHz. La puissance de sortie peut être configurée de manière flexible dans la plage de 15 W à 1 000 W et présente une forte adaptabilité. Sa plage de température de fonctionnement est de -40 ℃ à +125 ℃, ce qui convient aux environnements difficiles à haute et basse température ; la température de stockage est de -25 ℃ à 85 ℃ et il peut être stocké pendant une longue période dans une plage d'humidité relative de 30 % à 95 %, démontrant une bonne stabilité environnementale.
Caractéristiques : Excellentes performances de blindage magnétique, structure compacte, puissance élevée, rendement élevé, faible fuite magnétique, forte capacité anti-interférence, etc.
PQ2016/PQ2020/PQ2620/PQ2625/PQ3225/PG3230/PQ3535/PQ4040/PQ5050
| 1. Fréquence de fonctionnement : | 20 kHz - 500 kHz |
| 2. Puissance de sortie : | 15 à 1000W |
| 3. Température de fonctionnement : | -40°C à +125°C |
| 4. Température de stockage : | -25°C à +85°C |
| 5. Humidité de stockage : | 30% - 95% |
Le transformateur haute fréquence d'alimentation de l'onduleur PQ est un composant magnétique spécialement conçu pour les circuits de conversion de puissance haute fréquence (avec une fréquence de travail supérieure à 20 kHz). Il utilise des champs magnétiques alternatifs à haute fréquence pour réaliser la transformation de tension, la transmission d'énergie et l'isolation des circuits. Il s'agit d'un composant essentiel des appareils électroniques de puissance modernes tels que les alimentations à découpage, les onduleurs et les nouveaux convertisseurs d'énergie.
Par rapport aux transformateurs à fréquence industrielle traditionnels, les transformateurs haute fréquence présentent les caractéristiques et avantages notables suivants :
Haute efficacité et petite taille : selon le principe de l'induction électromagnétique, plus la fréquence de travail est élevée, plus la section transversale du noyau magnétique et le nombre de tours de bobine nécessaires pour transférer la même puissance sont petits. Par conséquent, dans les mêmes conditions de puissance, le volume et le poids des transformateurs haute fréquence peuvent être inférieurs de plus d'un ordre de grandeur à ceux des transformateurs à fréquence industrielle, permettant ainsi de miniaturiser et d'alléger les équipements d'alimentation.
Performances exceptionnelles : la conception haute fréquence réduit efficacement la perte par hystérésis des matériaux magnétiques et la perte par courants de Foucault des bobines. Combiné avec des matériaux de noyau magnétique à faibles pertes (tels que la ferrite, amorphe et nanocristallin) et des fils multibrins torsadés comme les fils de Litz, l'efficacité globale de conversion d'énergie est extrêmement élevée.
Large plage de températures de fonctionnement : la conception du transformateur haute fréquence de l'alimentation électrique de l'onduleur PQ est capable de s'adapter aux environnements difficiles. Par exemple, il peut fonctionner dans une plage de températures allant de -40 ℃ à +125 ℃, garantissant un fonctionnement stable à des températures extrêmement élevées et basses.
Large compatibilité d'application : sa plage de fréquences de fonctionnement est étendue (par exemple, de 20 kHz à 500 kHz) et la puissance de sortie couvre de 15 W à 1 000 W et même plus, permettant une satisfaction flexible des exigences de différentes topologies (telles que la résonance directe, inverse, LLC) et les niveaux de puissance.
Convertisseurs DC-DC, alimentations de pilotage LED, alimentations à onduleur, alimentations UPS
| Numéro de pièce. | BROCHES DE BORNES | Dimensions en mm (pouces) | ||||||
| A | B | C ± 0,5 | D ± 0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Guangdong Haoer Electronics Co., Ltd. a été fondée en 2008. Nous sommes un fabricant professionnel spécialisé dans les transformateurs haute fréquence, les dispositifs de filtrage, les inducteurs et autres composants magnétiques. Nos produits sont largement utilisés dans l'éclairage, les appareils électroménagers, le photovoltaïque, les systèmes UPS, l'électronique automobile, les équipements de communication réseau, les périphériques informatiques et diverses alimentations à découpage.

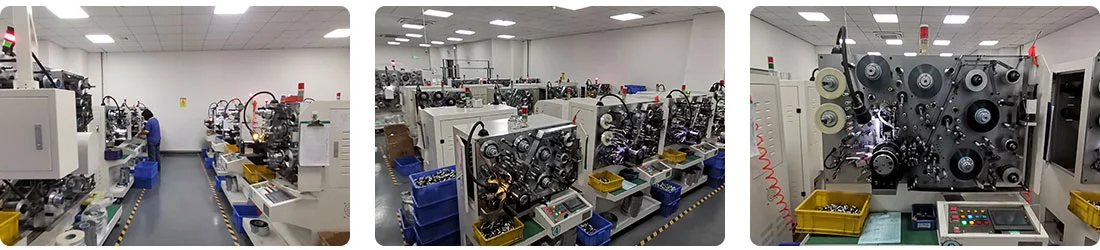

Après des années de développement, la société a entièrement introduit des équipements de production automatisés et divers instruments de test de haute précision. Avec plusieurs bases de production à Foshan, Guangdong et un effectif de plus de 1 000 employés, notre capacité de production annuelle de transformateurs, filtres et inductances dépasse 100 millions d'unités.
Soutenue par une équipe expérimentée et dynamique, l'entreprise a obtenu les certifications de système de sécurité et de qualité CQC, UL, ISO 9000 et TS 16949. Adhérant aux principes d'innovation technologique, de qualité d'abord, de suprématie du service et de coopération gagnant-gagnant, Haoer s'engage à se renforcer et à rechercher l'excellence.
Nous offrons un service client à réponse rapide 7 heures sur 24 et une assistance technique à vie. Nous conservons des fichiers de produits pour un suivi complet, effectuons des suivis proactifs réguliers et disposons d'une équipe d'experts pour vous fournir une assistance technique continue. Nous nous engageons à fournir des garanties transparentes et des garanties d'approvisionnement à long terme, et nous nous engageons à établir avec vous un partenariat à long terme et mutuellement bénéfique grâce à des services fiables.
