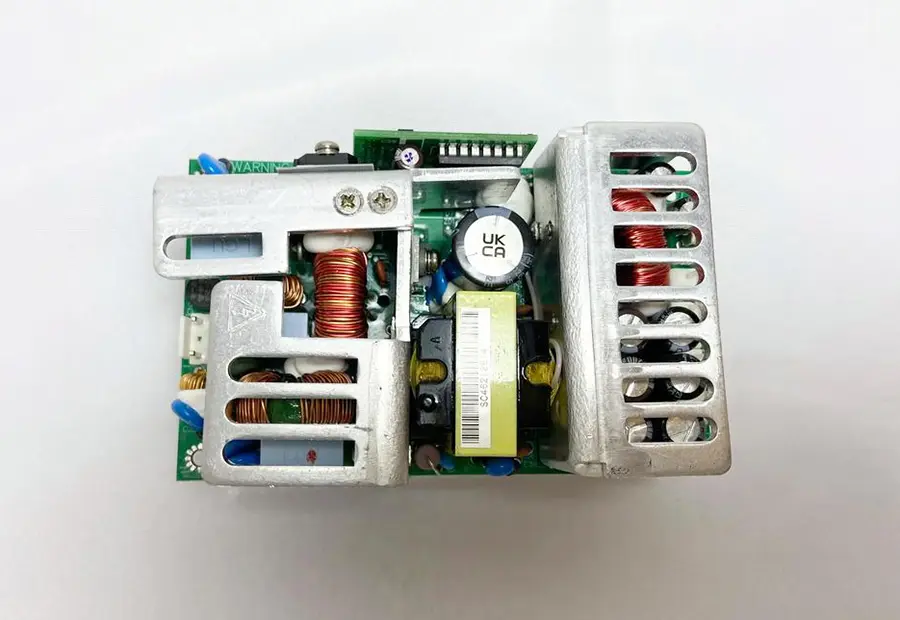

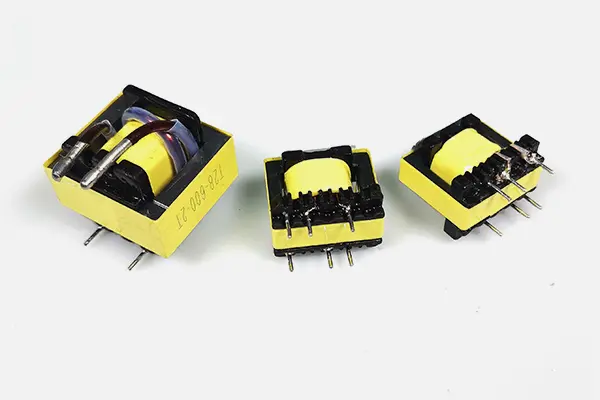

Le transformateur haute fréquence, en tant que « cœur » de l'alimentation à découpage, assume trois tâches cruciales : la transmission d'énergie, la conversion de tension et l'isolation électrique. Ses performances affectent directement l'efficacité, la taille et le niveau EMI de l'alimentation. Cet article analysera, sur la base de scénarios d'application, les techniques de sélection de base.

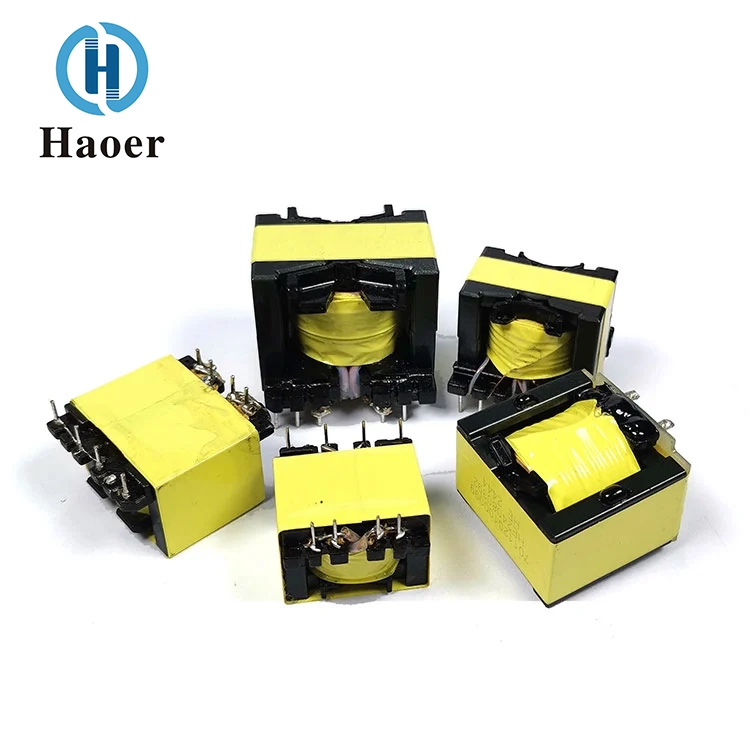

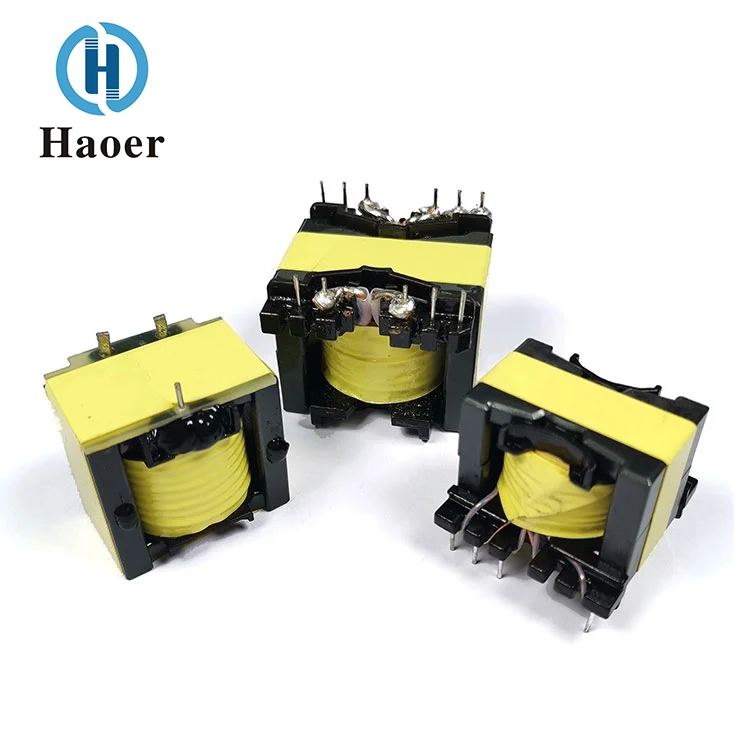

Le rôle principal des transformateurs haute fréquence dans les alimentations à découpage
Hub de transfert d'énergie : grâce au couplage du noyau magnétique et de l'enroulement, l'énergie de l'impulsion CC est transmise efficacement au secondaire. Par rapport au transformateur de fréquence industrielle, la conception haute fréquence peut réduire le volume jusqu'à 70 %
Barrière d'isolation électrique : La couche d'isolation entre les enroulements primaire et secondaire est conçue pour répondre aux normes de sécurité et bloquer les interférences de mode commun. Les exigences courantes en matière de tension d'isolement sont généralement comprises entre 1,5 kV et 4 kV.
Contrôleur de conversion de tension : permet d'obtenir une réduction/augmentation précise de la tension en ajustant le rapport de rotation. Par exemple, dans la topologie flyback, une erreur de rapport de transformation supérieure à 5 % peut provoquer des fluctuations de la tension de sortie.
Analyse de scénario d'application typique
Cas 1 : Adaptateur AC/DC
Topologie : utilise principalement la conception flyback
Exigences du transformateur :
Type de noyau : ferrite à faible perte
Structure d'enroulement : enroulement de fil à triple isolation
Paramètres clés : Inductance de fuite < 5 % Inductance d'excitation
Cas 2 : Alimentation de commande LED
Défi principal : densité de puissance élevée et équilibre de dissipation thermique
Solution d'optimisation :
Utilisez des transformateurs planaires pour réduire la hauteur
Utiliser des enroulements segmentés pour minimiser l'effet cutané
Combiner avec un pont redresseur pour améliorer l'efficacité de la conversion
Les trois règles d'or pour la sélection des composants
Sélection de matériaux de noyau magnétique
Oxyde de fer : convient aux scénarios inférieurs à 100 kHz
Noyau de poudre magnétique métallique : convient aux applications à haute fréquence et à courant élevé
Nanocristallin : solution à haute fréquence extrême et à faibles pertes
Correspondance des paramètres clés
Densité de flux de saturation : une marge de 20 % doit être réservée
Taux d'utilisation des fenêtres : il est recommandé de contrôler entre 40 % et 60 %
Limite d'augmentation de la température : l'augmentation de la température à pleine charge doit être ≤ 40 ℃
Conseil pour éviter les piqûres de sélection : ignorer la perte par courants de Foucault peut provoquer une surchauffe locale du noyau magnétique, conduisant à une défaillance de saturation magnétique.
Appairage de composants collaboratifs
Filtrage d'entrée : condensateurs X/Y pour supprimer les interférences en mode commun
Rectification de sortie : diodes à récupération rapide pour réduire les pertes de commutation
Circuit tampon : réseau d'absorption RC pour protéger le transistor de commutation
