Dans le domaine de la technologie électronique, les transformateurs, en tant que composants essentiels pour la conversion de l'énergie électrique et la transmission du signal, leurs caractéristiques de performance déterminent directement l'efficacité et la fiabilité des systèmes de circuits. Sur la base des caractéristiques de fréquence de travail, les transformateurs peuvent être classés en deux grands types : haute fréquence et basse fréquence. Ces deux types présentent des différences significatives dans la sélection des matériaux, la conception structurelle et l'application technique, qui ont un impact profond sur l'optimisation des performances et l'intégration des systèmes des appareils électroniques modernes.

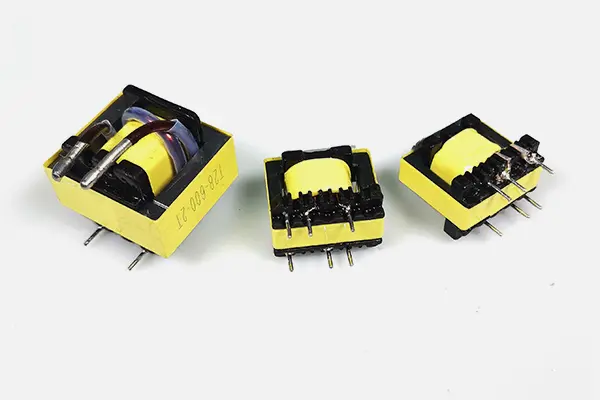

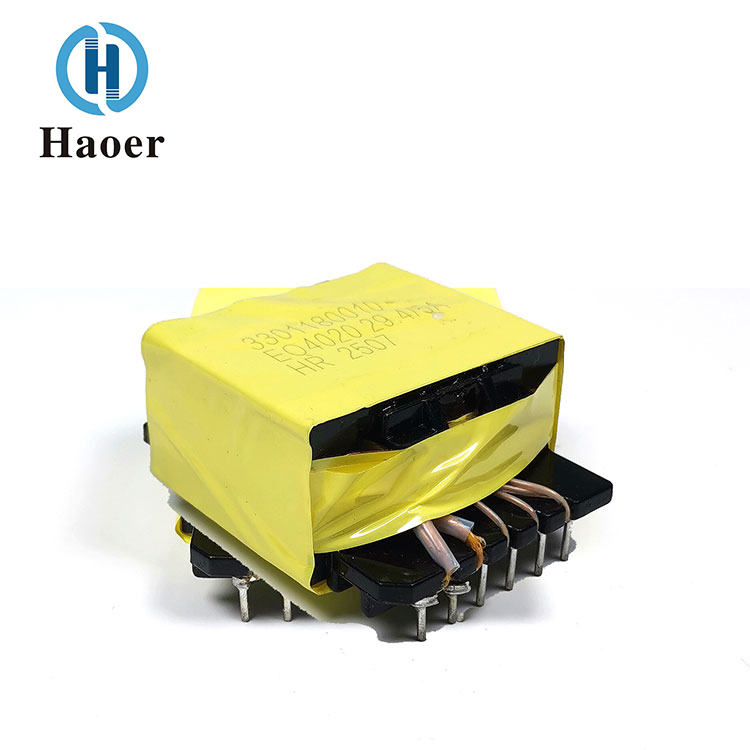

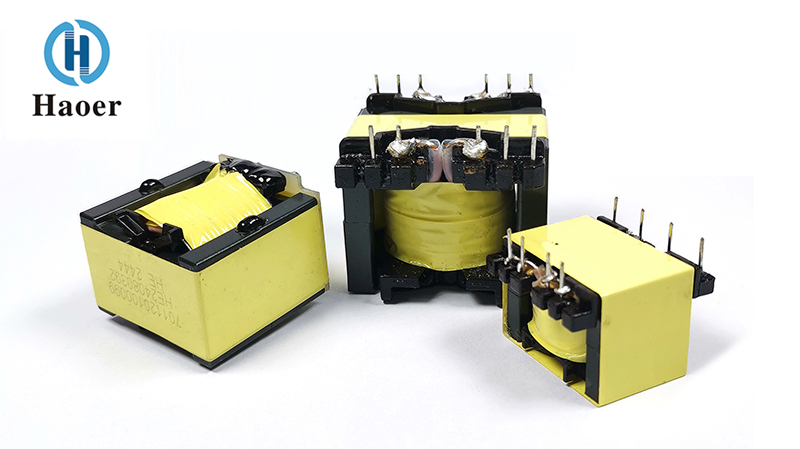

La bande de fréquences de fonctionnement des transformateurs haute fréquence s'étend généralement du kilohertz au mégahertz, et la sélection des matériaux de leur noyau magnétique suit le principe de minimisation des pertes haute fréquence. Les matériaux ferrites, avec leur structure cristalline spinelle unique, présentent une excellente perméabilité magnétique et de faibles pertes par courants de Foucault dans des conditions haute fréquence, ce qui en fait le matériau préféré pour les transformateurs haute fréquence. Les noyaux magnétiques en alliage amorphe optimisés, en brisant l'arrangement ordonné des atomes à longue portée, réduisent la perte par hystérésis à moins d'un dixième de celle des matériaux traditionnels et sont particulièrement adaptés aux applications ultra-haute fréquence au niveau du GHz. La combinaison des propriétés magnétiques douces et des capacités de réponse haute fréquence de ces matériaux permet aux transformateurs haute fréquence de réaliser des applications révolutionnaires dans les alimentations à découpage, les circuits radiofréquence et d'autres domaines.
Les transformateurs basse fréquence restent dans la plage de fréquence du secteur (50/60 Hz) et les matériaux de leur noyau magnétique ont évolué avec la technologie des tôles d'acier au silicium comme noyau. Les tôles d'acier au silicium à grains orientés (110) formées par un processus de laminage à froid peuvent atteindre une perméabilité magnétique proche de la limite théorique dans des conditions de fréquence industrielle. La structure laminée bloque efficacement le chemin des courants de Foucault, maintenant la perte du noyau au niveau industriel de 0,5 à 2,0 W/kg. Bien que la perte augmente de façon exponentielle dans la gamme des hautes fréquences, elle conserve toujours une position irremplaçable dans le domaine des grands transformateurs de puissance, avec une seule unité de capacité atteignant le niveau MVA.
L'avantage en termes de volume des transformateurs haute fréquence provient de l'effet fréquence de la loi d'induction électromagnétique de Faraday. Lorsque la fréquence de fonctionnement augmente, la section transversale du noyau magnétique nécessaire pour maintenir la même densité de flux magnétique diminue de manière inversement proportionnelle au nombre de tours de bobine. Les données expérimentales montrent que lorsque la fréquence passe de 50 Hz à 100 kHz, le volume du transformateur peut être réduit à 1/200 de celui d'origine. Cette caractéristique est particulièrement cruciale dans les appareils portables, tels que les transformateurs haute fréquence des chargeurs de téléphones portables, dont le volume ne représente que 5 % de celui des transformateurs basse fréquence de même puissance. En termes d'efficacité, les transformateurs haute fréquence peuvent atteindre un rendement de conversion supérieur à 90 % dans des conditions de charge typiques en optimisant le rapport entre la perte du noyau magnétique et la perte de cuivre. Par rapport aux transformateurs basse fréquence traditionnels, cette efficacité est améliorée de 10 à 15 points de pourcentage.
Les caractéristiques de volume des transformateurs basse fréquence sont étroitement liées à leurs scénarios d'application. Dans le domaine du transport d'énergie, les grands transformateurs immergés dans l'huile d'une capacité monophasée allant jusqu'à 800 MVA ont un diamètre de noyau supérieur à 3 mètres. Cette échelle de volume constitue la base du maintien du fonctionnement stable du réseau électrique. En termes d'efficacité, bien que l'efficacité à pleine charge puisse atteindre plus de 98 %, dans des conditions de charge partielle, la proportion de perte à vide augmente considérablement, ce qui aboutit à une efficacité globale de seulement 85 %, soulignant le défi de la conception d'adaptabilité de charge.
Le paysage d'application des transformateurs haute fréquence présente des caractéristiques diversifiées : dans le domaine des alimentations à découpage, leur fonction haute fréquence réduit considérablement le volume et le poids de l'alimentation, favorisant le développement d'adaptateurs pour ordinateurs portables vers la légèreté et la finesse ; dans les stations de base de communication, les transformateurs d'impulsions permettent une transmission isolée à grande vitesse des signaux numériques ; dans le domaine du chauffage électromagnétique, l'efficacité de la puissance de chauffage par induction à haute fréquence dépasse 95 %, révolutionnant le mode de chauffage par résistance traditionnel. Le domaine des stations de recharge pour véhicules électriques est particulièrement remarquable, où l'application collaborative de transformateurs haute fréquence et de composants en carbure de silicium permet à la densité de puissance du module de recharge de dépasser 50 W/pouce³.
Les transformateurs basse fréquence constituent une base solide dans l'infrastructure énergétique : dans le réseau intelligent, les transformateurs de distribution, en tant que nœud clé des « dix derniers kilomètres », remplissent une double fonction de transformation de tension et de contrôle de la qualité de l'énergie ; dans le domaine du transport ferroviaire, les transformateurs de traction 25 kV/1 500 V, grâce à une conception structurelle spéciale, répondent aux exigences de stabilité thermique sous des impacts de courant importants ; Dans le nouveau système de connexion au réseau énergétique, les transformateurs basse fréquence réalisent des connexions flexibles entre les onduleurs photovoltaïques et le réseau, et leur capacité anti-saturation garantit un fonctionnement stable dans des conditions de réseau faible.
Les problèmes de compatibilité électromagnétique causés par les transformateurs haute fréquence ont une double nature : leur bande de fréquence de fonctionnement (inférieure à 30 MHz) coïncide avec la bande de fréquence sensible des appareils électroniques, entraînant un risque important d'interférences radiologiques. Grâce à une simulation électromagnétique tridimensionnelle pour optimiser la structure du noyau magnétique, la capacité parasite peut être réduite de 60 % ; Grâce à la technologie de couche de blindage magnétique nanocristalline, la densité de flux de fuite peut être contrôlée en dessous de 0,5 mT. À l'extrémité de réception, le réseau de filtrage EMI composé d'inductances de mode commun et de condensateurs X peut obtenir un effet de suppression des interférences de plus de 30 dB pour les interférences conduites.
Les problèmes de compatibilité électromagnétique des transformateurs basse fréquence se manifestent principalement par des interférences conduites : le champ magnétique à fréquence industrielle (50/60 Hz) peut affecter les instruments de précision par couplage magnétique. L'utilisation d'un blindage en alliage polomy peut réduire le champ magnétique au niveau du champ magnétique terrestre. Dans les applications d'équipement médical, grâce à une conception équilibrée à double enroulement, l'inductance de fuite du transformateur peut être inférieure à 1 μH, supprimant efficacement les interférences de mode commun à fréquence industrielle. Il convient de noter que les charges non linéaires dans le réseau intelligent entraînent une augmentation des pertes harmoniques des transformateurs basse fréquence, ce qui incite au développement de matériaux de noyau magnétique vers des alliages nanocristallins.
Evolution technologique et tendances en matière d’intégration de systèmes
Les transformateurs haute fréquence évoluent vers une densité de puissance plus élevée et des plages de températures de fonctionnement plus larges. L'intégration de dispositifs au nitrure de gallium avec la technologie des transformateurs planaires a permis à la densité de puissance des modules de puissance à découpage de dépasser 100 W/cm³. Dans le domaine des véhicules électriques, le système de charge de plate-forme 800 V nécessite que les transformateurs aient une résistance d'isolation supérieure à 10 kV, ce qui constitue une avancée majeure dans la technologie d'isolation composite des condensateurs à membrane.
Dans le domaine des transformateurs basse fréquence, l’accent est mis sur les exigences du réseau intelligent. En installant des capteurs de courant optiques et des unités de contrôle de température intelligentes, une surveillance en temps réel de l'état du transformateur est obtenue. Dans le scénario d'une nouvelle intégration énergétique, une conception de transformateur divisé à plusieurs enroulements est adoptée, qui peut simultanément répondre aux exigences d'intégration multi-sources des piles photovoltaïques, de stockage d'énergie et de charge, améliorant ainsi la flexibilité du réseau de distribution.
Cette approche technologique différenciée reflète essentiellement la tendance inévitable de la technologie de l’électronique de puissance vers des fréquences plus élevées et une plus grande intelligence. Les transformateurs haute fréquence et les transformateurs basse fréquence ne sont pas de simples substituts mais plutôt des solutions complémentaires formées à différentes échelles temporelles et spatiales. À l’avenir, avec l’adoption généralisée de dispositifs à large bande interdite et l’intégration d’algorithmes d’intelligence artificielle, la technologie des transformateurs donnera naissance à des applications plus innovantes à l’intersection de la conversion d’énergie électromagnétique et du traitement de l’information.
