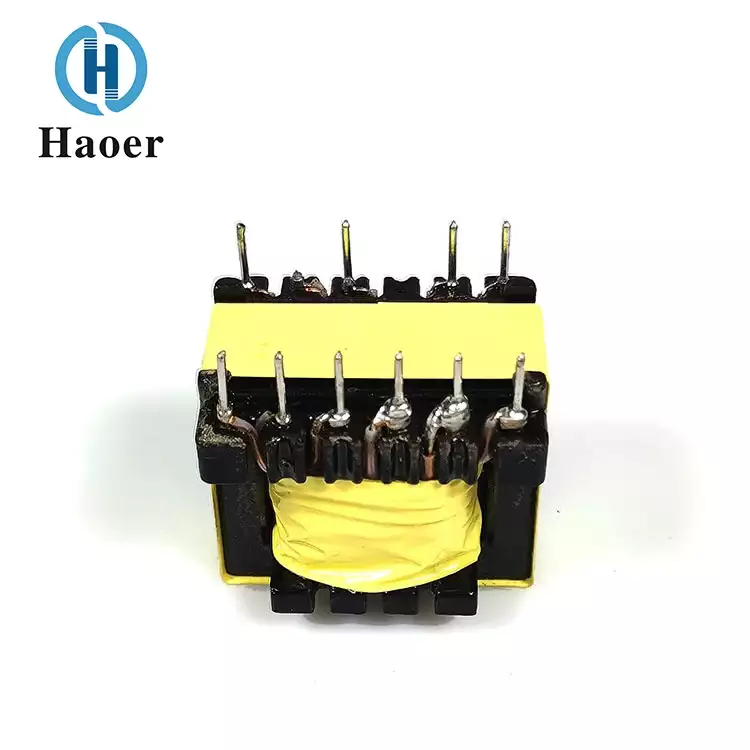

Dans les appareils électroniques modernes, une conversion de puissance efficace est une exigence essentielle. L'un des composants les plus importants des alimentations à découpage est lePoWer Adapter EE Transformateur haute fréquence vertical. Ce composant garantit une conversion de tension stable, une conception compacte et une efficacité énergétique améliorée pour les appareils tels que les chargeurs, les adaptateurs, les pilotes de LED et les équipements de communication.
Cet article explore le fonctionnement du transformateur haute fréquence vertical de l'adaptateur secteur EE, ses avantages structurels, les considérations de conception, ses applications et comment choisir le transformateur approprié pour votre projet. Nous discutons également des raisons pour lesquelles les fabricants aimentHaoersont des partenaires de confiance dans la fourniture de solutions de transformateurs de haute qualité pour l'électronique moderne.
A Adaptateur secteur EE Transformateur haute fréquence verticalest un transformateur spécialisé utilisé dans les alimentations à découpage pour convertir efficacement l'énergie électrique à hautes fréquences. Contrairement aux transformateurs traditionnels fonctionnant entre 50 et 60 Hz, les transformateurs haute fréquence fonctionnent dans une plage de dizaines ou de centaines de kilohertz.
La désignation « EE » fait référence à la forme du noyau de ferrite utilisé dans le transformateur. Deux pièces de ferrite en forme de E forment le noyau magnétique, créant un chemin magnétique fermé pour un transfert d'énergie efficace.
Lestructure verticalesignifie que le transformateur est monté verticalement sur le PCB, ce qui permet d'économiser de l'espace sur la carte et d'améliorer la flexibilité de disposition dans les appareils électroniques compacts.
Pour des spécifications détaillées des produits, des fabricants tels que les solutions de transformateurs haute fréquence Haoer proposent une large gamme d'options adaptées aux différentes exigences en matière d'adaptateur secteur.
Les transformateurs haute fréquence fonctionnent dans le cadre d'un système d'alimentation à découpage. Au lieu de transformer directement la tension alternative comme les transformateurs traditionnels, ils fonctionnent avec des circuits de commutation électroniques.
Étant donné que la fréquence de commutation est beaucoup plus élevée que celle des transformateurs de puissance conventionnels, le noyau magnétique et les enroulements peuvent être considérablement plus petits tout en conservant un rendement élevé.
La conception d'un transformateur vertical EE est optimisée pour les alimentations électroniques compactes. Plusieurs caractéristiques structurelles le rendent particulièrement adapté aux applications d'adaptateurs.
| Composant | Description | Fonction |
|---|---|---|
| Noyau de ferrite EE | Deux pièces de ferrite en forme de E | Fournit un chemin magnétique pour le transfert d’énergie |
| Enroulement primaire | Bobine d'entrée connectée au circuit de commutation | Génère un champ magnétique |
| Enroulement secondaire | Bobine de sortie | Produit la tension de sortie requise |
| Couche d'isolation | Matériaux d'isolation électrique | Assure la sécurité et évite les courts-circuits |
| Disposition verticale des broches | Broches de montage PCB | Fournit une installation stable de la carte |
Ces éléments structurels assurent un transfert de puissance fiable tout en maintenant la sécurité et la stabilité thermique.
Les transformateurs verticaux EE offrent plusieurs avantages par rapport aux structures de transformateurs traditionnelles.
Ces avantages expliquent pourquoi les transformateurs haute fréquence verticaux EE sont largement utilisés dans les adaptateurs secteur et les alimentations à découpage dans de nombreux secteurs.
Lors de l'évaluation d'un transformateur pour les applications d'adaptateur secteur, les ingénieurs doivent prendre en compte plusieurs paramètres importants.
| Paramètre | Description | Importance |
|---|---|---|
| Fréquence de fonctionnement | Généralement 20 kHz à 200 kHz | Détermine la taille et l’efficacité du transformateur |
| Matériau de base | Noyau magnétique en ferrite | Optimisé pour les performances haute fréquence |
| Puissance de sortie | Capacité de puissance nominale | Assure un fonctionnement stable de la charge |
| Tension d'isolation | Cote de sécurité électrique | Empêche la rupture entre les enroulements |
| Augmentation de la température | Chaleur générée pendant le fonctionnement | Impacte la fiabilité et la durée de vie |
Le transformateur haute fréquence vertical de l'adaptateur secteur EE est largement utilisé dans les produits électroniques modernes en raison de son efficacité et de sa conception compacte.
En raison de leur efficacité et de leur fiabilité, ces transformateurs sont des composants essentiels des systèmes modernes de conversion d’énergie.
La sélection du bon transformateur nécessite une analyse minutieuse des exigences électriques et des conditions d’application.
Travailler avec des fabricants expérimentés tels queHaoerpeut garantir que la conception du transformateur correspond exactement aux besoins de votre application d’alimentation électrique.
Les transformateurs haute fréquence doivent être fabriqués avec un contrôle de qualité strict pour garantir des performances stables.
Les fabricants professionnels de transformateurs mettent en œuvre des processus de production avancés pour garantir des performances constantes et une longue durée de vie.
Alors que les appareils électroniques continuent de diminuer tout en exigeant une efficacité énergétique plus élevée, la technologie des transformateurs évolue également.
Ces innovations continueront à stimuler le développement d’adaptateurs secteur compacts et efficaces utilisés dans toutes les industries du monde entier.
Les noyaux EE offrent un chemin magnétique efficace, sont faciles à fabriquer et permettent un enroulement de bobine pratique, ce qui les rend idéaux pour la commutation des transformateurs d'alimentation.
Les transformateurs verticaux se tiennent debout sur le PCB, économisant ainsi de l'espace sur la carte et améliorant la flexibilité de disposition par rapport aux conceptions horizontales.
Des fréquences de fonctionnement plus élevées permettent des composants magnétiques plus petits tout en maintenant un transfert de puissance efficace.
Les matériaux ferrites sont couramment utilisés car ils présentent une faible perte dans le noyau à des fréquences de commutation élevées.
Le contrôle qualité comprend des tests d'isolation, des tests haute tension, une évaluation thermique et une vérification des performances pendant la production.
LeAdaptateur secteur EE Transformateur haute fréquence verticaljoue un rôle essentiel dans les systèmes d’alimentation électroniques modernes. Sa structure compacte, son rendement élevé et ses performances fiables en font un composant essentiel des alimentations à découpage utilisées dans l'électronique grand public, les équipements industriels et les appareils de communication.
Avec la demande croissante de solutions électriques économes en énergie, le choix d’un fabricant de transformateurs fiable devient plus important que jamais. Des entreprises commeHaoerfournir des solutions de transformateurs de haute qualité conçues pour répondre aux exigences de conception électronique moderne.
Si vous recherchez des solutions de transformateur haute fréquence fiables pour les adaptateurs secteur ou les appareils électroniques,Contactez-nousaujourd'hui pour découvrir comment notre expertise peut soutenir votre prochain projet.
