Dans la conception de circuits, les inductances et les transformateurs sont des composants magnétiques hautement personnalisables. Contrairement aux pièces standard disponibles dans le commerce, leur conception doit prendre en compte plusieurs paramètres (inductance, fréquence de fonctionnement, puissance nominale, dissipation thermique, contraintes d'espace et compatibilité électromagnétique) ainsi que la faisabilité de fabrication, pour répondre aux exigences spécifiques des clients.

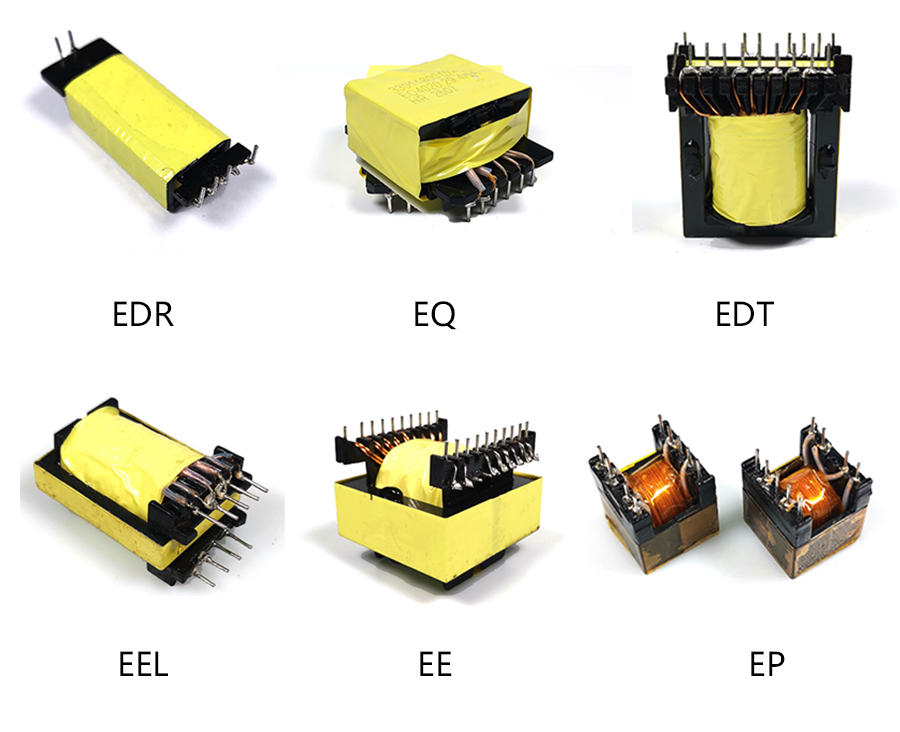

Le noyau magnétique est le cœur de tout inducteur ou transformateur. Son matériau et sa géométrie déterminent directement les performances du composant. Ci-dessous, nous présentons les principales caractéristiques et applications typiques des formes de noyau les plus courantes, sur la base de notre expérience chezGuangdong Haoer Electronics Co., Ltd.et Foshan Pin'er Electronics Co., Ltd.
1. Noyau E
Caractéristiques : Grand espace de plomb, enroulement et connexion faciles ; large plage de fréquence et de tension, puissance de sortie élevée, bonne stabilité thermique.
Applications : alimentations à commutateur contrôlées par programme, alimentations pour écran LCD, onduleurs UPS haute puissance, alimentations pour ordinateurs, lampes à économie d'énergie.
2. Noyau planaire E
Caractéristiques : Taille compacte, adaptée aux hautes fréquences ; entrefer au sommet de la bobine pour un couplage serré et une faible perte. Les pertes diminuent avec l’augmentation de la température, aidant ainsi à prévenir la surchauffe.
Applications : transformateurs et selfs de conversion de puissance, alimentations DVD, flashs d'appareil photo, équipements de communication et autres petits appareils électroniques.
3. Noyau CE
Caractéristiques : bon blindage magnétique, faible capacité distribuée, faible perte de transmission, inductance élevée, faible inductance de fuite, champ magnétique uniforme. La bobine comporte plusieurs broches pour faciliter la conception d'un transformateur à sorties multiples.
Applications : transformateurs à large bande, inductances, transformateurs d'isolement, transformateurs d'adaptation - largement utilisés dans les terminaux de commutation contrôlés par programme et les équipements électroniques de précision.
4. Noyau d'égalisation
Caractéristiques : offre également un excellent blindage, une faible capacité distribuée, une inductance élevée et un champ uniforme, adapté aux conceptions à sorties multiples.
Applications : transformateurs à large bande, inductances, transformateurs d'isolement, transformateurs d'alimentation à découpage, ballasts électroniques.
5. Noyau des urgences
Caractéristiques : Position d'accouplement optimisée ; le pied central rond facilite l'enroulement et offre plus de surface d'enroulement, permettant des transformateurs de haute puissance et à faibles fuites.
Applications : transformateurs d'alimentation à découpage, transformateurs d'impulsions, ballasts électroniques.
6. Noyau ETD
Caractéristiques : pied central rond pour un enroulement facile et une grande surface de fenêtre ; bon équilibre entre puissance élevée et faibles fuites. Fonctionne également bien en termes de coût d'assemblage, de conformité à la sécurité, de blindage EMI et de normalisation.
Applications : alimentations à découpage, transformateurs de transmission, ballasts électroniques – utilisés dans les appareils électroménagers, les télécommunications, l'éclairage, la bureautique, l'armée, les équipements OA, les instruments électroniques et l'aérospatiale.
7. Noyau EP
Caractéristiques : Excellent blindage magnétique, faible capacité distribuée, faible perte, inductance élevée, faible fuite, champ uniforme ; la canette multi-broches prend en charge les conceptions multi-sorties.
Applications : transformateurs à large bande, inductances, transformateurs d'isolement, transformateurs d'adaptation – courants dans les commutateurs contrôlés par programme et l'électronique de précision.
8. Noyau EFD
Caractéristiques : Faible résistance thermique, faible perte, densité de puissance élevée, large plage de fréquences ; structure légère et rationnelle, adaptée au montage en surface.
Applications : transformateurs de petite taille mais nécessitant une puissance élevée – par exemple, instruments de précision, alimentations de modules, sorties de terminaux d'ordinateur.
9. Noyau U
Caractéristiques : petite déviation d'impédance, courant de sortie élevé, inductance élevée, suppression efficace des harmoniques.
Applications : transformateurs de filtrage en mode commun – largement utilisés dans les téléviseurs couleur, les ordinateurs, les moniteurs et autres appareils électroniques.
10. Noyau P (Pot)
Caractéristiques : petite taille, haute impédance, enroulement facile, bon équilibre entre blindage et dissipation thermique.
Applications : filtres porteurs, capteurs haute sensibilité, capteurs haute efficacité, transformateurs de conversion de puissance.
11. Noyau PQ
Caractéristiques : Faible perte, faible élévation de température, bonne immunité au bruit ; forme raisonnable, couvre une large plage de puissance (50 W-1 000 W), économise de l'espace de montage. Plusieurs broches pour un enroulement facile, un faible coût d'assemblage, facile à répondre aux exigences de sécurité, mais plus difficile à standardiser.
Applications : transformateurs de puissance principaux, transformateurs d'entraînement, selfs de lissage, transformateurs de puissance auxiliaires - principalement utilisés dans les réseaux, les télécommunications, les alimentations et les équipements électriques.
12. Noyau PM
Caractéristiques : Faible flux de fuite, faible perte, puissance élevée, faible capacité distribuée.
Applications : transformateurs principaux, transformateurs de commande – souvent utilisés dans le nettoyage par ultrasons, les équipements laser et d'autres applications à haute puissance.
13. Noyau RM
Caractéristiques : excellent blindage, forte anti-interférence, faible fuite, faible capacité distribuée ; la bobine multibroches permet des conceptions multi-sorties et un montage haute densité. Cependant, la dissipation thermique est relativement faible et les coûts de mise en conformité en matière de sécurité sont plus élevés.
Applications : transformateurs de puissance auxiliaires, transformateurs de commande, transformateurs à large bande, filtres porteurs, filtres haute stabilité – largement utilisés dans les communications porteuses, les réseaux, les circuits numériques, la télévision et les instruments électroniques.
Note finale
Ce qui précède couvre les caractéristiques de base et les utilisations typiques de chaque forme de noyau. En pratique, le choix final doit également tenir compte de la fréquence de fonctionnement, du niveau de puissance, des conditions de refroidissement et du budget. Notre équipe de Guangdong Haoer Electronics Co., Ltd. et de Foshan Pin'er Electronics Co., Ltd. peut fournir des solutions personnalisées de noyaux et de composants magnétiques en fonction de votre application spécifique.
