Guangdong Haoer Electronics Co., Ltd.et Foshan Pin'er Electronics Co., Ltd. sont des fabricants spécialisés d'inductances de précision possédant une vaste expérience dans la conception, la production et l'assurance qualité. Au fil des années de pratique industrielle, nous avons identifié huit défis techniques critiques susceptibles de compromettre les performances, la fiabilité et l’adéquation des applications aux inducteurs. Vous trouverez ci-dessous une analyse concise et techniquement fondée de chaque problème, ainsi que nos stratégies d'atténuation validées, mises en œuvre grâce à une sélection rigoureuse des matériaux, un contrôle des processus et des protocoles de test complets.

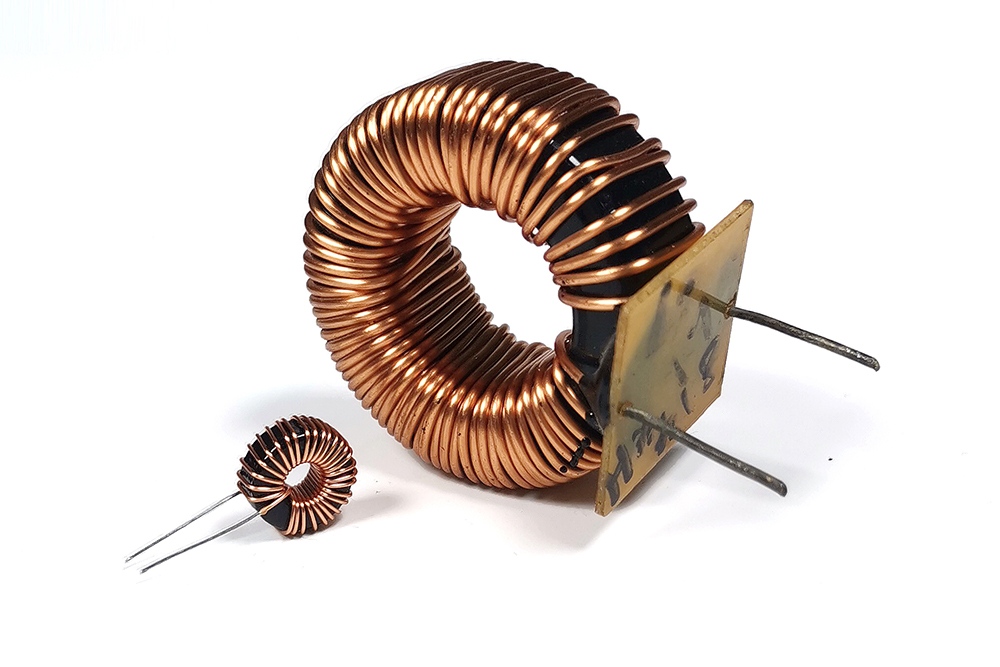

1. Courts-circuits inter-tours
Causés par des techniques de bobinage sous-optimales ou une qualité inférieure du fil magnétique, les courts-circuits entre spires entraînent un écart d'inductance important ou une défaillance fonctionnelle. Atténuation : mise en œuvre de procédures de bobinage standardisées et utilisation exclusive de fils magnétiques certifiés et pré-qualifiés répondant aux spécifications CEI 60317 et UL 1446.
2. Circuits ouverts inter-tours
Les circuits ouverts --- résultant souvent d'une rupture mécanique de fil lors du bobinage ou de joints de soudure défectueux --- sont difficiles à détecter visuellement mais conduisent à une panne complète de l'appareil. Atténuation : inspection optique (AOI) 100 % automatisée de l'intégrité du bobinage et vérification manuelle/automatisée de la continuité électrique pour toutes les connexions soudées.
3. Isolation tour à tour inadéquate
Une rigidité diélectrique insuffisante ou une épaisseur de revêtement isolant incohérente augmente le risque de courts-circuits et de circuits ouverts. Atténuation : qualification de pré-production et surveillance en cours de processus des matériaux isolants --- y compris les tests de tension de tenue diélectrique selon la norme CEI 60243-1 --- et la mesure de l'épaisseur du revêtement en temps réel.
4. Écart excessif de tolérance d'inductance
Les écarts au-delà des bandes de tolérance spécifiées proviennent généralement d'incohérences dans les matériaux du noyau ou d'une dérive des paramètres d'enroulement. Atténuation : approvisionnement traçable en matériaux de base dotés de propriétés magnétiques certifiées ; systèmes de contrôle de bobinage en boucle fermée étalonnés avec une précision de comptage de tours de ±0,5 % ; et des tests LCR 100 % post-production par rapport aux limites spécifiées par le client.
5. Mauvais coefficient de température d'inductance (TC-L)
La variation de l'inductance sous contrainte thermique limite la stabilité opérationnelle dans les applications sensibles à la température. Atténuation : sélection de matériaux de base (par exemple, ferrites Ni-Zn, sendust ou fers en poudre à perméabilité contrôlée) et de conceptions structurelles validées pour un faible TC-L (< ± 50 ppm/°C) sur la plage de fonctionnement prévue.
6. Performances haute fréquence dégradées
À des fréquences élevées, la capacité parasite et les pertes de noyau peuvent induire une diminution de l'inductance ou une auto-résonance, entraînant une distorsion du signal ou une inadéquation d'impédance. Atténuation : sélection de matériaux de noyau ciblée sur la fréquence et géométrie d'enroulement optimisée (par exemple, enroulement en couche progressif, enroulement en section ou configuration de fil de Litz), validée via la caractérisation d'un analyseur d'impédance jusqu'à 1 GHz.
7. Saturation prématurée du noyau magnétique
La saturation au courant de fonctionnement nominal provoque un effondrement brutal de l'inductance et une distorsion harmonique. Atténuation : dimensionnement du noyau et sélection des matériaux en fonction des profils de polarisation CC et de courant alternatif les plus défavorables ; simulation magnétique par éléments finis (FEMM/MAXWELL) avant le prototypage ; et tests de polarisation CC selon la norme CEI 62029-1.
8. Susceptibilité aux champs magnétiques externes
Les inducteurs non blindés peuvent présenter une dérive des paramètres ou un bruit induit par le couplage dans des environnements magnétiquement bruyants. Atténuation : conception de blindage magnétique intégré (par exemple, chemins magnétiques fermés, boîtiers en mu-métal ou géométries toroïdales) ; solutions de blindage personnalisées en option disponibles après évaluation de la compatibilité électromagnétique (CEM).

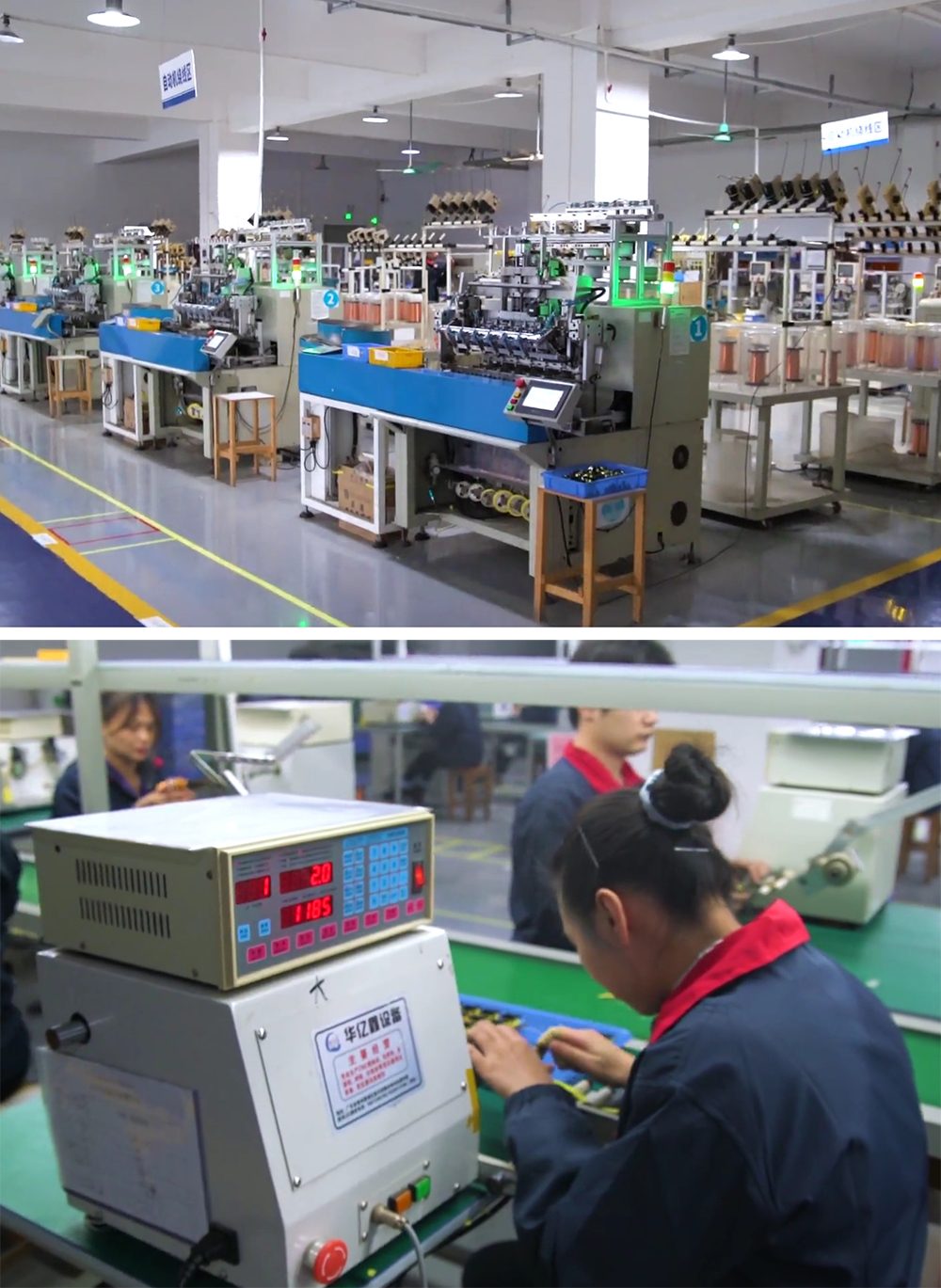

Les huit défis peuvent être systématiquement évités grâce à des pratiques d'ingénierie disciplinées et non à une correction réactive. Notre système de gestion de la qualité intégré est conforme aux normes ISO 9001 : 2015 et comprend une vérification à trois niveaux : certification des matériaux entrants (y compris la conformité RoHS/REACH), surveillance des paramètres en cours de processus (bobinage et brasage contrôlés par SPC) et test électrique final complet (polarisation L, Q, DCR, SRF et DC). De plus, nous adoptons une approche de co-ingénierie axée sur les applications : collaborer étroitement avec les clients pour définir les paramètres opérationnels --- y compris la plage de fréquences, le courant de crête/rms, les profils ambiants et d'auto-échauffement et les contraintes environnementales --- afin de garantir une spécification, une validation et une fiabilité optimales des composants sur le terrain à long terme.
