La poussée mondiale vers une densité de puissance plus élevée et une miniaturisation des systèmes électroniques remodèle l’industrie des composants magnétiques. Au cœur de cette transformation se trouve la série EDR de transformateurs haute fréquence : une conception à noyau de ferrite à profil bas qui combine une taille compacte, un excellent blindage magnétique et une capacité de traitement de puissance élevée pour les applications exigeantes en électronique de puissance.
| Fréquence de fonctionnement | 20 kHz - 500 kHz |
| Puissance de sortie | 10 W -- 800 W |
| Température de fonctionnement | -40 °C à +125 °C |
| Température de stockage | -25 °C à +85 °C |
| Humidité de stockage | 30 % à 95 % |
Les transformateurs de la série EDR sont construits autour d'une architecture à noyau de ferrite planaire, utilisant des géométries de noyau de type E, EC, ETD, EER, PQ ou RM. La conception de la colonne centrale cylindrique réduit la perte de cuivre d'environ 11 % par rapport aux sections rectangulaires, tout en facilitant l'enroulement et en améliorant la dissipation thermique. La construction à profil bas permet une intégration en surface dans des configurations de circuits imprimés limitées en espace.
La flexibilité de fréquence s'étend de 20 kHz à 500 kHz, tandis que la puissance admissible s'étend de 10 W à 800 W. Les performances thermiques sont assurées sur une plage de fonctionnement de -40 °C à +125 °C, avec des conditions de stockage de -25 °C à +85 °C et 30 % à 95 % d'humidité. Les choix de matériaux de cœur incluent les ferrites haute fréquence à faibles pertes PC40, PC44, PC95 et PC95D/PC95A de nouvelle génération, offrant aux développeurs des compromis précis entre les caractéristiques de coût, de perméabilité et de perte du cœur.
La série EDR couvre plusieurs empreintes mécaniques pour répondre à divers besoins de conversion de puissance :
Le circuit magnétique fermé inhérent à l'architecture EDR produit une inductance de fuite minimale et un excellent blindage magnétique, réduisant considérablement les interférences électromagnétiques. Ceci est particulièrement critique pour les convertisseurs à découpage haute fréquence où les formes de noyau traditionnelles ont souvent des difficultés avec la conformité EMI. Le blindage efficace facilite l'obtention des certifications EMC strictes sans étapes de filtrage supplémentaires coûteuses.
La géométrie de la colonne centrale cylindrique améliore la dissipation thermique par rapport aux conceptions traditionnelles à noyau rectangulaire, tandis que la large plage de températures de fonctionnement de -40 °C à +125 °C rend la série EDR adaptée aux environnements extérieurs et industriels.
Malgré son profil bas, la série EDR fournit jusqu'à 800 W de puissance de sortie, ce qui en fait un choix idéal pour les applications où l'espace sur le circuit imprimé est limité mais où une puissance élevée est requise, telles que les pilotes de LED, les alimentations industrielles et les chargeurs intégrés.

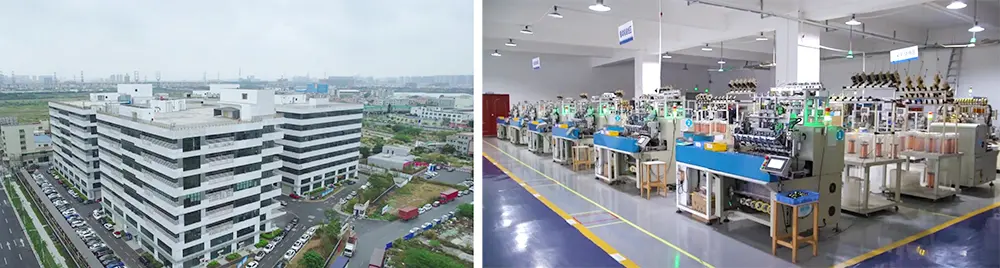

Guangdong Haoer Electronics Co., LTD fabrique des transformateurs de la série EDR dans le cadre d'un système de gestion de la qualité complet, allant de l'IQC à l'OQC. Chaque unité est soumise à des tests électriques à 100 %, y compris l'inductance, l'inductance de fuite, le DCR, la tension de tenue (Hi‑Pot) et la résistance d'isolement. Les matériaux de base sont traçables jusqu'aux fournisseurs de premier plan grâce à des rapports RoHS et REACH spécifiques aux lots. Les produits sont certifiés selon les normes UL, CE et ISO9001, en totale conformité avec les exigences internationales de sécurité pour les marchés d'exportation.
La série EDR offre une solution polyvalente et hautes performances pour relever les défis modernes de conversion de puissance, des pilotes de LED ultrafins aux alimentations industrielles multi-sorties. Avec une construction discrète, un excellent blindage magnétique et la capacité de fournir jusqu'à 800 W dans un petit volume, les transformateurs EDR offrent une voie fiable vers des systèmes électriques plus petits, plus froids et plus efficaces.
