Selfs de mode différentiel à noyau toroïdal Sendust – Courant élevé, faible bruit, excellente polarisation CC

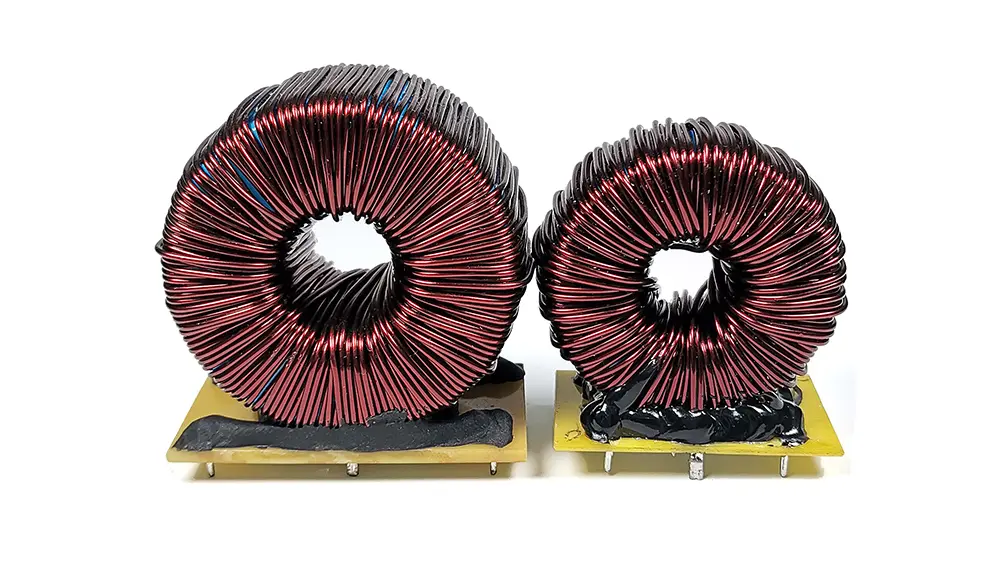

Inductances à noyau toroïdal Sendustreprésentent une solution hautes performances pour les concepteurs d'alimentations qui recherchent une suppression efficace du bruit en mode différentiel dans des conditions de courant d'ondulation élevé. Conçues pour offrir un équilibre optimal entre performances électriques, stabilité thermique et magnétique et rentabilité, ces selfs en mode différentiel sont largement déployées dans le filtrage de ligne CA, les étages de sortie de convertisseur CC-CC, les filtres de ligne d'interférence électromagnétique (EMI) et les circuits de correction du facteur de puissance (PFC).

Caractéristiques

Plage de fréquences de fonctionnement : 8 kHz – 1 MHz

Plage de courant nominal : 0,05 A – 2 000 A

Plage de températures de fonctionnement : −40 °C à +125 °C

Plage de température de stockage : −25 °C à +85 °C

Plage d'humidité de stockage : 30 % à 95 % HR

Plage de diamètre extérieur : 6 mm – 60 mm

Matériau de base et avantages techniques clés

● Noyau en alliage Sendust (Fe–Si–Al) : caractérisé par une faible perte dans le noyau, une densité de flux de saturation élevée (~1,35 T) et une gestion supérieure de la polarisation CC, permettant une inductance stable sous une superposition CC substantielle.

● Géométrie toroïdale : fournit un chemin magnétique entièrement fermé, minimisant les champs magnétiques parasites et réduisant considérablement le rayonnement et le couplage EMI.

● Fonctionnement acoustiquement silencieux : aucun bruit audible perceptible sur toute la fréquence de fonctionnement et la plage de charge, prenant en charge les applications sensibles au bruit.

● Stabilité exceptionnelle de la polarisation CC : maintient >90 % de l'inductance nominale au courant de saturation nominal, garantissant un comportement prévisible du filtre dans des conditions de charge dynamique.

● Large évolutivité en matière de courant : couvre les applications allant du conditionnement de signaux à faible puissance (50 mA) aux systèmes PFC industriels à courant élevé et aux systèmes intégrés aux jeux de barres (2 000 A).

Applications typiques

● Inductances de ligne CA : utilisées dans les étages PFC actifs et passifs et les réseaux d'atténuation des harmoniques.

● Inductances de filtre de sortie : intégrées aux topologies Buck, Boost et Flyback pour lisser les sorties CC commutées.

● Filtres de ligne EMI : utilisés comme selfs en mode différentiel dans la suppression EMI conduite selon les normes CISPR 22/32 et EN 55032.

● Inductances PFC : spécialement optimisées pour les convertisseurs PFC boostés en mode de conduction continue (CCM) et en mode de transition (TM).
