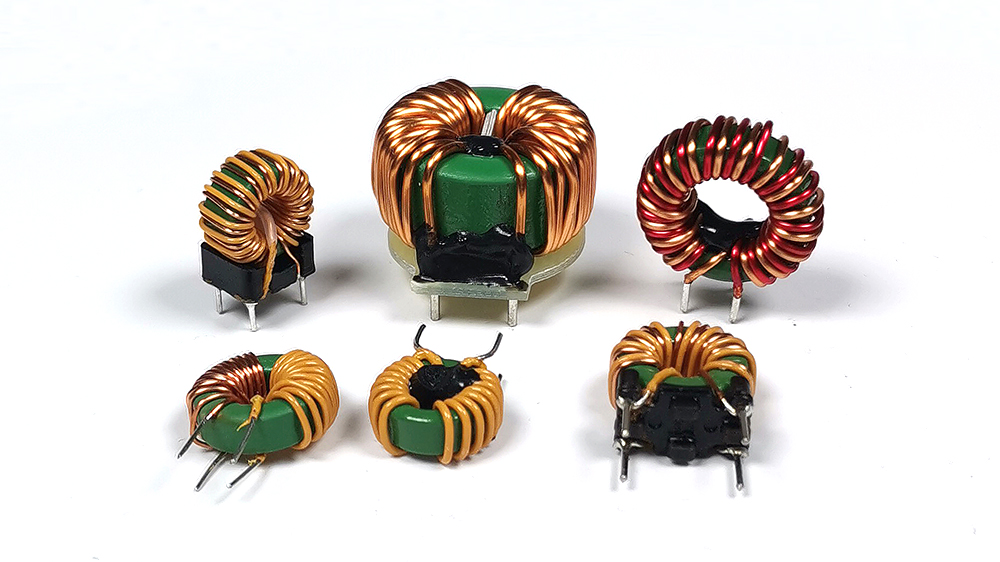

Inducteurs toroïdaux haute puissance : choisissez ce qui vous convient, pas ce qui coûte plus cher

Dans l'industrie électronique de puissance d'aujourd'hui – avec des tendances vers une densité de puissance plus élevée et une miniaturisation – une sélection appropriée des composants magnétiques affecte directement l'efficacité et l'augmentation de la température. De nombreux acheteurs croient à tort qu’un prix plus élevé signifie de meilleures performances. Cet article explique comment sélectionnerinductances toroïdales de haute puissanceet trouver le bon équilibre entre performance et coût.

Étape 1 : Comprendre les exigences réelles derrière les paramètres

Inductances toroïdales haute puissancesont utilisés dans les onduleurs photovoltaïques, les convertisseurs de stockage d'énergie, les SMPS haute puissance et les chargeurs de véhicules électriques. Ils doivent gérer des dizaines, voire des centaines d'ampères de polarisation CC tout en conservant des caractéristiques stables à des fréquences de commutation élevées.

Deux paramètres sont souvent confondus :

● Courant de saturation (Isat) -- Indique la quantité d'inductance restante sous les pointes de courant. Une fois que le noyau est saturé, l'inductance chute fortement, perdant la suppression des ondulations et déclenchant éventuellement la protection du circuit. La pratique technique permet généralement une chute d'inductance de 20 à 30 % au courant de pointe.
● Courant d'augmentation de température (Irms) -- Se rapporte à la génération de chaleur. La perte de cuivre (I² × DCR) et la perte dans le noyau sont les principales sources de chaleur. Une augmentation excessive de la température réduit la durée de vie de l'inducteur et affecte les composants environnants.

Conseil : fournissez des formes d'onde de courant réelles plutôt que de simples puissances nominales pour améliorer le succès de la sélection au premier passage.

Étape 2 : Choisissez le bon matériau de base

Le matériau de base détermine les limites de performances. Options courantes pour une puissance élevée :

● Sendust (Fe-Si-Al) -- Idéal pour le stockage d'énergie de haute puissance. Son entrefer distribué offre une excellente capacité de polarisation CC. Une magnétostriction proche de zéro élimine le bruit audible. Idéal pour les alimentations de serveurs et les équipements industriels.
● Ferrite -- Faible perte haute fréquence et coût inférieur, mais présente une saturation dure et un stockage d'énergie médiocre. Cela nécessite un espacement dans les applications à haute puissance, ce qui augmente la complexité des processus et le flux de fuite.
● Poudre de fer -- Coût inférieur, adapté au filtrage non critique ou aux applications basse fréquence moins limitées en espace.

Tous les circuits n’ont pas besoin de Sendust coûteux. Choisissez en fonction des besoins réels.

Étape 3 : Faites attention aux détails de bobinage et d’assemblage

Les inducteurs haute puissance utilisent un fil magnétique épais ou un fil de Litz. L'uniformité des enroulements affecte la capacité parasite et le facteur Q.

Le montage mécanique compte également. Les tores non fixés peuvent s'user à travers l'isolation sous l'effet des vibrations, provoquant des courts-circuits. Les options de protection incluent des plaques de base, des gaines thermorétractables ou un enrobage époxy.

Conclusion

Sélectioninductances toroïdales de haute puissanceIl s'agit d'une correspondance précise des paramètres techniques. Un bon fournisseur fournit non seulement des produits qualifiés, mais également une assistance dès la conception. Choisissez ce qui correspond à votre application – pas nécessairement ce qui coûte le plus cher.
