Analyse de l'application des condensateurs à film dans les équipements de chauffage électromagnétique

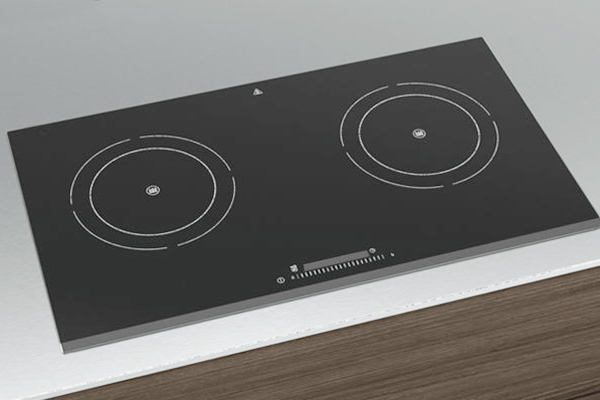

La technologie de chauffage électromagnétique (IH) est largement utilisée dans les appareils électroménagers et les équipements industriels, notamment les cuisinières à induction, les cuiseurs à riz IH, les chauffe-eau à induction, les machines à sceller et les fours de fusion industriels. Ces appareils convertissent l'alimentation secteur CA ou CC en CA haute fréquence (1 kHz - 1 MHz) via des circuits inverseurs en demi-pont ou en pont complet. Le courant haute fréquence génère un champ magnétique alternatif qui induit des courants de Foucault dans les objets métalliques, produisant de la chaleur.

Les condensateurs à film jouent un rôle essentiel dans les circuits IH, remplissant trois fonctions principales :

1. Filtrage CEM d'entrée (C1/C2)

Avec les selfs de mode commun,condensateurs à filmformer des filtres de type Pi à l’entrée CA. Ils suppriment les interférences électromagnétiques générées par la commutation à grande vitesse des IGBT et protègent l'équipement des perturbations externes du réseau. C1 utilise généralement des condensateurs de type MKP-X2 (3 µF -- 10 µF, 275 VAC -- 300 VAC, connexion en Y), tandis que C2 utilise des condensateurs à film métallisé MKP (3 µF -- 10 µF, 450 VAC -- 500 VAC, connexion triangle).

2. Liaison CC (C3)

Après le redressement du pont triphasé, C3 fonctionne avec un inducteur pour lisser le courant continu pulsé en courant continu stable pour l'étage onduleur. Son rôle principal est la prise en charge DC‑Link --- absorbant les courants d'ondulation et les tensions harmoniques générés par la commutation IGBT, empêchant ainsi l'auto-oscillation dans le bus DC qui pourrait endommager les IGBT et raccourcir la durée de vie des équipements.

3. Circuit résonant haute fréquence

Le condensateur résonant (généralement 0,1 µF - 0,8 µF, évalué jusqu'à 1 600 V CC) forme un circuit de réservoir avec la bobine d'induction, établissant un champ magnétique oscillant à haute fréquence qui génère de la chaleur dans la pièce métallique. Les cuisinières à induction fonctionnent généralement entre 20 kHz et 40 kHz, créant des dv/dt élevés et des courants pulsés importants à travers le condensateur résonnant.

Pourquoi des condensateurs à film ?

Les condensateurs à film polypropylène métallisé sont préférés pour les applications IH en raison de :

● Faible perte haute fréquence -- Le faible facteur de dissipation garantit un échauffement interne minimal.
● Faible ESR et ESL -- Critique pour transporter des courants d'ondulation élevés tout en minimisant la génération de chaleur. Les condensateurs MKP avancés peuvent atteindre une ESR inférieure à 15 mΩ, réduisant considérablement le risque d'augmentation de la température.
● Haute capacité de tenue dv/dt -- Essentielle pour les circuits résonants soumis à des changements de tension rapides.
● Excellente propriété d'auto-guérison -- Les pannes diélectriques localisées disparaissent sans défaillance catastrophique, garantissant une longue durée de vie.
● Conception non polarisée -- Simplifie la disposition du circuit et s'adapte à la tension inverse sans dommage.
● Taille compacte avec une densité de puissance élevée -- Permet des conceptions minces et intégrées pour les appareils IH modernes.

Condensateurs à filmsont des composants indispensables dans les équipements de chauffage électromagnétique, permettant un fonctionnement haute fréquence fiable, une conversion d'énergie efficace et une longue durée de vie. Pour les OEM et les fabricants d'alimentations électriques, la sélection de condensateurs à film avec des spécifications appropriées, notamment la tension nominale, la capacité dv/dt, l'ESR et les performances thermiques, est essentielle pour garantir la fiabilité du produit et la compétitivité du marché.
