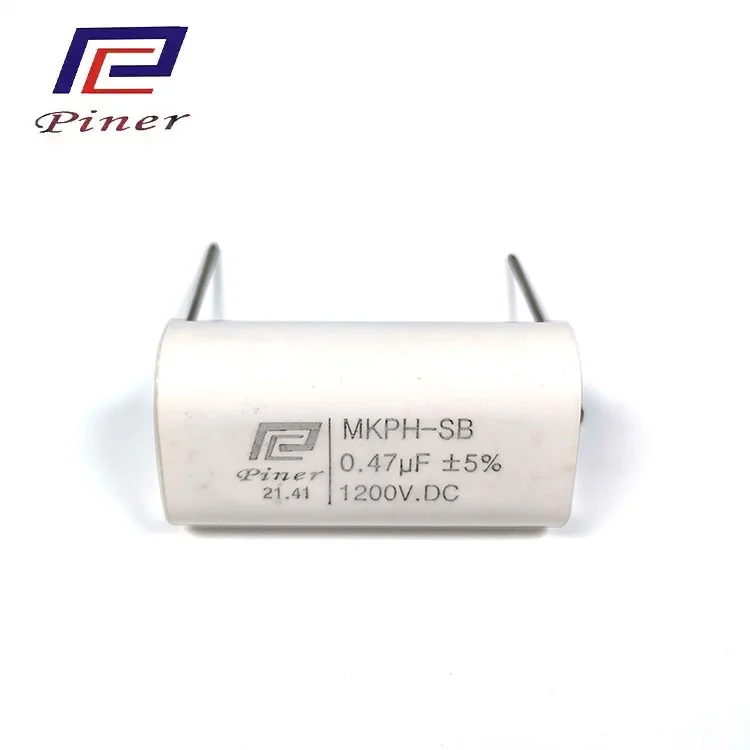

A Condensateur du module de commutation du systèmejoue un rôle important dans la conversion de puissance en gérant l'énergie électrique dans les circuits de commutation, en réduisant les fluctuations de tension et en assurant un fonctionnement stable sous des charges changeantes. Alors que les alimentations à découpage deviennent de plus en plus importantes dans les onduleurs photovoltaïques, les systèmes de stockage d'énergie, les équipements de recharge de véhicules électriques et les systèmes de contrôle industriels, la sélection des condensateurs est devenue une considération clé dans l'efficacité énergétique et la conception des circuits.
Les alimentations à découpage régulent la production électrique en allumant et éteignant rapidement les dispositifs à semi-conducteurs. Ce processus permet une conversion efficace de l’énergie, mais il produit également des ondulations de tension et de courant qui doivent être gérées par le circuit environnant.
Les condensateurs stockent et libèrent de l'énergie électrique pendant les cycles de commutation, aidant à stabiliser la tension continue, à filtrer les composants électriques indésirables et à réduire les fluctuations à travers l'étage de puissance. Leurs performances influencent la tension d'ondulation, la réponse transitoire, les interférences électromagnétiques et les conditions de fonctionnement des autres composants électroniques.
La contribution d'un condensateur dépend de sa position dans le circuit. Les condensateurs d'entrée aident à gérer les variations de tension à l'étage de puissance, tandis que les condensateurs de sortie lissent la tension convertie délivrée à la charge. Les condensateurs utilisés dans les circuits résonants ou amortisseurs remplissent différentes fonctions, notamment la prise en charge des transitions de commutation et le contrôle du comportement du circuit.
La sélection d’un condensateur implique bien plus que la capacité nominale et la tension nominale. La résistance série équivalente (ESR), l'inductance série équivalente (ESL), la perte diélectrique, la capacité de courant d'ondulation et la température de fonctionnement peuvent tous influencer les performances.
L'ESR contribue aux pertes résistives lorsque le courant ondulatoire traverse un condensateur. Pour un modèle résistif simplifié, la perte de puissance associée peut être exprimée par P = I² × ESR, où I représente le courant d'ondulation effectif. Un ESR inférieur peut réduire cette composante de perte, bien que les performances réelles dépendent également de la fréquence, de la température, de la construction et des conditions du circuit.
L'ESL affecte l'impédance haute fréquence et le comportement transitoire, tandis que les propriétés diélectriques influencent la dissipation d'énergie lors de cycles répétés de charge et de décharge. La température et les contraintes électriques affectent également la durée de vie. La sélection de caractéristiques appropriées pour la fréquence de fonctionnement et le profil de courant peut donc aider à équilibrer l'efficacité de conversion, les performances thermiques et la stabilité à long terme.
A Condensateur du module de commutation du systèmepeut remplir différentes fonctions en fonction de la topologie de puissance et de la position du circuit. Dans les convertisseurs résonants LLC, les condensateurs font partie du réseau résonant aux côtés des éléments inductifs. Leurs caractéristiques électriques influencent la fréquence de résonance et les conditions dans lesquelles l'énergie est transférée à travers le convertisseur.
Dans les convertisseurs en pont complet déphasés (PSFB), les condensateurs peuvent prendre en charge le filtrage d'entrée, le lissage de sortie ou d'autres fonctions de circuit. La capacité, la tension nominale, la capacité de courant ondulatoire et les caractéristiques diélectriques requises varient en fonction du rôle prévu.
Pour les onduleurs photovoltaïques et à stockage d'énergie, les condensateurs de liaison CC aident à stabiliser le bus CC intermédiaire entre les étages de conversion. Dans les équipements de recharge de véhicules électriques et les alimentations des stations de base de communication, les condensateurs prennent en charge le filtrage et la gestion des transitoires sous diverses charges de fonctionnement. Les systèmes de contrôle industriels utilisent également des condensateurs pour maintenir des conditions électriques appropriées dans les circuits de conversion de puissance et de contrôle.
Les performances électriques dépendent des propriétés des matériaux, de la construction des composants, de la cohérence de la fabrication et des processus d'inspection. La production de condensateurs à film peut impliquer l'enroulement du film, la métallisation de la surface d'extrémité, l'encapsulation, le marquage et les tests électriques. Chaque étape contribue aux caractéristiques physiques et électriques du composant fini.
Guangdong Haoer Electronics Co., Ltd. et sa société sœur, Foshan Pin'er Electronics Co., Ltd., opèrent dans les domaines connexes des composants électroniques. Haoer se concentre sur les transformateurs, les filtres et les inductances haute fréquence, tandis que Pin'er se spécialise dans les condensateurs à film et les condensateurs industriels. Leur équipement de fabrication documenté comprend des machines de métallisation, des équipements de mélange et d'enrobage de résine époxy, des systèmes de marquage laser et des testeurs de condensateurs.
L'inspection électrique peut évaluer les caractéristiques de capacité, de tension de tenue, d'isolation et de perte. L’inspection des matériaux entrants et l’inspection des produits sortants font également partie du processus de contrôle qualité documenté. Ces mesures sont pertinentes pour maintenir la cohérence de la fabrication, en particulier pour les composants utilisés dans les applications exigeantes de conversion de puissance.
L'amélioration de l'efficacité énergétique nécessite une conception coordonnée sur l'ensemble du circuit de conversion. Les ingénieurs évaluent généralement la fréquence de commutation, le profil de charge, le courant d'ondulation, les conditions thermiques, l'emplacement des composants et les caractéristiques électriques des composants interconnectés. L'augmentation de la capacité à elle seule n'améliore pas nécessairement l'efficacité, car la taille, les pertes, la réponse transitoire et la stabilité du circuit doivent être prises en compte ensemble.
Un condensateur de module de commutation de système doit donc être évalué en fonction de sa fonction électrique spécifique plutôt qu'en tant que composant isolé. Dans les systèmes utilisant les topologies LLC ou PSFB, la sélection des condensateurs et la simulation des circuits peuvent aider à évaluer le comportement résonant, les contraintes électriques et les conditions de fonctionnement attendues avant la validation du prototype.
Alors que l’électronique de puissance continue de servir les énergies renouvelables, les transports, les télécommunications et l’automatisation industrielle, la conception des condensateurs reste étroitement liée aux performances de conversion d’énergie. Comprendre l'interaction entre les matériaux diélectriques, les paramètres électriques, la topologie du circuit et les conditions de fonctionnement fournit une base pratique pour évaluer comment unCondensateur du module de commutation du systèmecontribue à l’efficacité énergétique.
