Spécialement optimisé pour les systèmes électroniques de puissance modernes hautement intégrés et modulaires, tout en héritant de tous les avantages électriques de la série à encapsulation axiale, il accorde davantage d'attention à la miniaturisation, à la planéité et à la conception de haute fiabilité de la structure. Il peut être installé à proximité de modules IGBT ou de PCB, minimisant ainsi les chemins d'aspiration et de rétraction et réduisant les paramètres parasites.
La conception à inductance série équivalente (ESL) extrêmement faible constitue son cœur, qui peut parfaitement s'adapter à la vitesse de commutation ultra-élevée (haute fréquence, dv/dt élevé) des dispositifs d'alimentation SiC (carbure de silicium) et GaN (nitrure de gallium) de nouvelle génération, offrant une protection instantanée précise et efficace.
En utilisant des matériaux à couches minces très stables et des systèmes d'électrodes renforcées, la valeur de capacité présente une variation minimale dans toute la plage de températures de fonctionnement (telle que -40 °C à +105 °C), et présente une excellente durabilité et une longue durée de vie, avec un faible taux de dégradation des performances, répondant aux exigences de protection de l'ensemble du cycle de vie des modules d'alimentation.
Structurellement, il est également encapsulé dans une résine époxy résistante aux hautes températures et ignifuge, qui présente une excellente résistance mécanique, une résistance sismique et une résistance à l'humidité, et peut résister aux contraintes mécaniques et aux contraintes environnementales sévères dans les systèmes modulaires.
En tant que composant de protection interne intégré du module de commutation, sa conception vise à améliorer la densité de puissance globale, la fiabilité et la capacité d'autoprotection du module.
| Référence | GB/T17702, IEC61071 |
| Capacitance | 1 ~ 20 µF |
| Capacité Tol. | ±5 % (J), ±10 % (K) |
| Tension | 200V.AC ~ 1000V.AC |
| UT-T | 1,5Un/60s |
| Surtension | 1,1Un (8h/24h) 1,15Un (30min/24h) 1,2Un (5min/24h) 1,3Un (1min/24h) |
| tgδ | tg δ ≤ 0,0020 (100 Hz) |
| Ri × Cn | ≥ 30 000 s (25 °C ± 5 °C, 100 V CC, 60 s) |
| dv/dt | > 50 V/µs |
| Catégorie climatique | 40/85/21 |
| Température de fonctionnement. | -40°C ~ +85°C (θ h.s ≤ 85°C) |
| Méthodes de prospection | Insert, écrou en cuivre, boulon en cuivre |
| Max. Altitude | < 4000 m |
| Espérance de vie | 30 000 h (θ h.s ≤ 70°C) |
| Encapsulation | Ruban Mylar/coque en plastique, encapsulation en résine époxy |
Protection de l'alimentation des micro-onduleurs photovoltaïques intégrés et des convertisseurs de stockage d'énergie (PCS)
Module d'alimentation intégré dans les servomoteurs et contrôleurs de robots haut de gamme
UPS compact, unité de conversion de puissance pour l'alimentation électrique du centre de données
Protection du contrôleur d'entraînement dans le système de contrôle électronique multi-en-un des véhicules électriques
Pince de tension de crête et tampon d'énergie intégrés dans un système d'alimentation électrique haute fiabilité

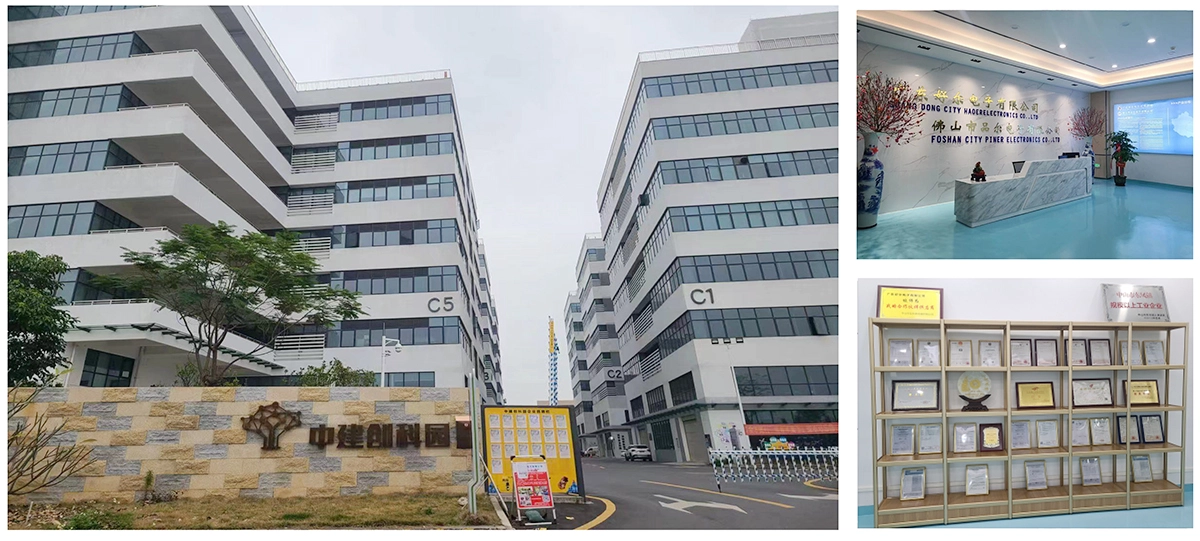

Foshan Piner Electronics Co., Ltd. est une entreprise de haute technologie spécialisée dans la recherche et le développement, la conception, la production, la vente et le service après-vente de nouveaux condensateurs à film énergétique. Les principaux produits de la société comprennent des condensateurs DC Link, des condensateurs de protection contre l'absorption IGBT, des condensateurs de résonance et de couplage haute tension de la série MKPH et des condensateurs de filtrage CA d'entrée-sortie.
Largement utilisé dans les équipements de chauffage par induction UPS, alimentation à découpage haute fréquence, alimentation pour machine à souder, alimentation pour galvanoplastie, onduleur photovoltaïque, convertisseur d'énergie éolienne, onduleur haute puissance, véhicule électrique et autres domaines, et a une valeur d'application importante dans les nouvelles industries énergétiques telles que la production d'énergie éolienne, la production d'énergie solaire, le convertisseur et l'équipement de conversion de fréquence.
Les méthodes d'expédition incluent DHL, UPS, TNT, FedEx et d'autres services de messagerie, et vous pouvez également choisir le fret aérien ou maritime selon vos besoins.
Xiaoxiong, Deerma, Meishile, Dongling Weili, Yasile, Lianrui, Jeweisi, Yingke, Yuelong, Tuohao
Q : Êtes-vous un fabricant ou une société commerciale ?
R : Nous sommes un fabricant professionnel avec une R&D, des lignes de production et des systèmes de contrôle qualité en interne. Des services OEM/ODM sont disponibles.
Q : Quelles conditions de paiement acceptez-vous ?
R : Nous acceptons les conditions T/T, L/C et flexibles basées sur un accord mutuel.
Q : Offrez-vous une assistance technique et une personnalisation ?
R : Oui, nous proposons une sélection de condensateurs, une personnalisation des paramètres et des conseils d'application en fonction des exigences de votre circuit.
Q : Comment garantissez-vous la stabilité du produit dans des environnements à haute température/humidité ?
R : Nous utilisons un film en polypropylène métallisé, un enrobage époxy ignifuge et un boîtier en aluminium, garantissant un fonctionnement stable de -40 ℃ à 105 ℃.
Q : Fournissez-vous des échantillons ? Comment s’effectue l’expédition ?
R : Des échantillons gratuits sont disponibles pour les clients qualifiés, les frais d'expédition étant à la charge du client. Les frais d’expédition des échantillons peuvent être déduits des commandes futures.
