Dans la conception et la fabrication d'appareils électroniques modernes, avez-vous déjà rencontré des situations dans lesquelles l'équipement se bloque soudainement pendant les tests, la transmission de données subit des erreurs fréquentes ou l'équipement audio émet un « bourdonnement » irritant ? Ces problèmes apparemment délicats sont souvent liés à une menace invisible : les interférences électromagnétiques (EMI).
Pour lutter contre les interférences électromagnétiques, un composant joue le rôle de « gardien » : le filtre starter de mode commun. Cet article vous aidera à comprendre les fonctions de ce composant clé et à partager des informations pratiques.

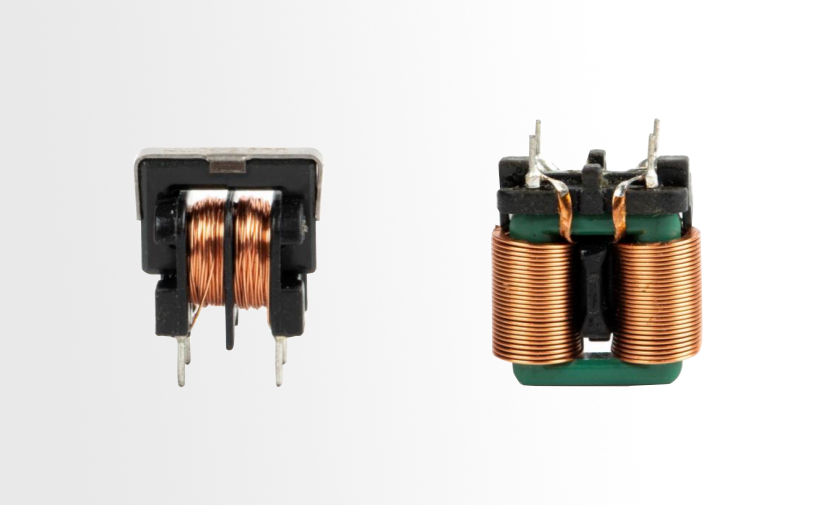

Une self de mode commun a une structure relativement simple : deux enroulements de sens opposés et le même nombre de tours sont enroulés sur un noyau magnétique fermé. Essentiellement, il agit comme un point de contrôle spécifiquement pour les « mauvais signaux » dans le circuit.
1. Mode commun et mode différentiel – Comprendre les cibles du filtre
Pour comprendre le rôle d’une self de mode commun, il faut d’abord distinguer deux types de bruit dans un circuit :
● Interférence en mode différentiel -- Existe entre les deux lignes de signal (par exemple, phase et neutre d'une alimentation). Les courants de bruit circulent dans des directions opposées et sont généralement provoqués par l’ondulation du circuit interne.
● Interférence en mode commun -- Apparaît sur les deux lignes par rapport à la terre. Les courants de bruit circulent dans la même direction et sont généralement provoqués par un rayonnement électromagnétique externe ou par des problèmes de boucle de mise à la terre.
Si nous comparons un circuit à une autoroute, les interférences du mode différentiel sont comme une voiture qui roule à contresens : relativement facile à gérer. Cependant, les interférences de mode commun sont comme la vibration de la route entière : elles sont plus destructrices.
La magie réside dans l’annulation et le renforcement du flux magnétique.
1. Transparent aux signaux souhaités (courant en mode différentiel) : lorsque le courant normal circule dans les deux enroulements (un en entrée, un en sortie), les flux magnétiques générés dans le noyau sont opposés et s'annulent. Ainsi, la self présente une très faible impédance aux signaux normaux, qui la traversent avec peu d'atténuation.
2. Bloque fortement les interférences (courant de mode commun) : lorsque du bruit de mode commun apparaît, les courants dans les deux enroulements circulent dans la même direction, produisant des flux qui circulent également dans la même direction. Les flux s'ajoutent, provoquant une augmentation spectaculaire de l'inductance. Le starter présente alors une très haute impédance au bruit, l’absorbant ou le bloquant efficacement.
À l'ère numérique d'aujourd'hui, depuis la communication USB et la transmission haute définition HDMI jusqu'à l'électronique automobile par bus CAN, les selfs de mode commun sont essentielles partout où des signaux à grande vitesse sont impliqués. Leurs rôles spécifiques incluent :
1. Amélioration de la qualité du signal : dans les interfaces telles que USB, Type-C et HDMI, ils filtrent efficacement le bruit de mode commun haute fréquence, garantissant l'intégrité des données et réduisant les taux d'erreur.
2. Suppression des rayonnements CEM – Aider les produits à passer les tests CEM (compatibilité électromagnétique). De nombreux produits échouent aux tests d'émission rayonnée lors de la certification, et l'ajout d'une self de mode commun appropriée résout souvent le problème.
3. Protection des circuits : empêche les décharges électrostatiques externes ou les bruits à haute fréquence de pénétrer dans l'équipement et d'endommager les puces ou de provoquer des pannes du système.
Guangdong Haoer Electronics Co., Ltd. fournit non seulement des composants d'inductance standard, mais s'engage également à proposer des solutions CEM complètes. Si vous rencontrez des problèmes d'interférences avec l'équipement, de filtrage insuffisant ou de contraintes d'espace, veuillez nous contacter pour obtenir des échantillons personnalisés et une assistance technique.
