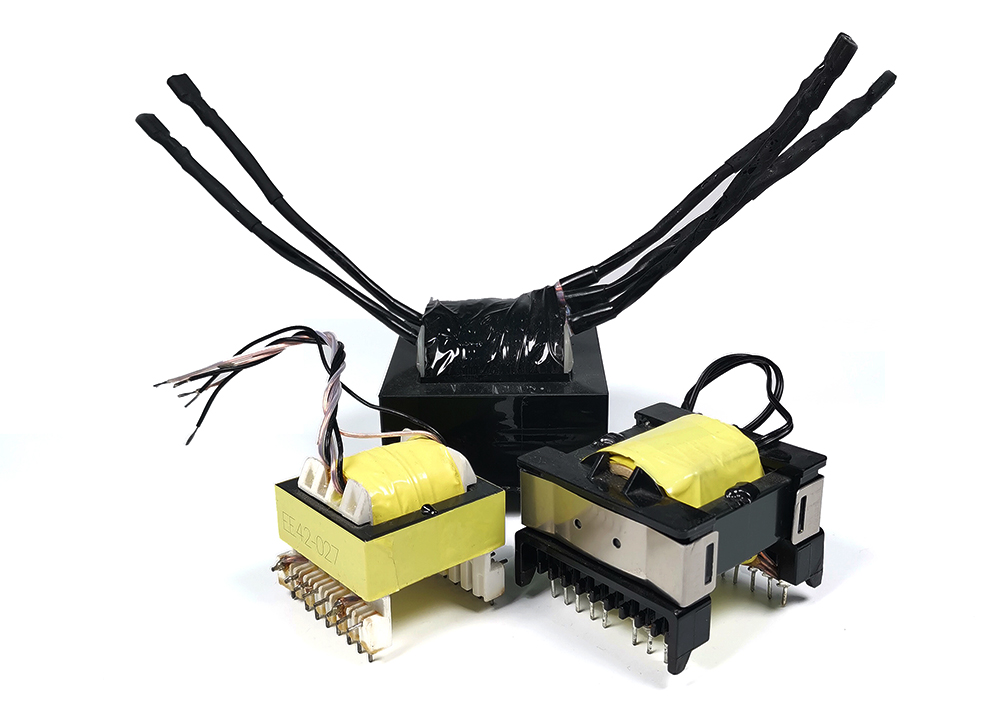

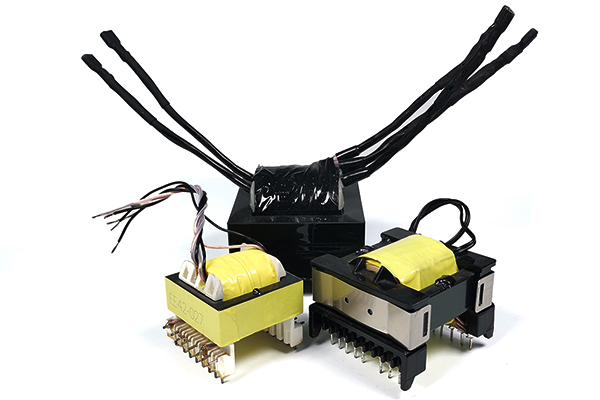

Transformateurs haute fréquencesont des composants électromagnétiques essentiels dans les systèmes électroniques de puissance. Leurs fonctions principales sont la conversion de tension, l'isolation électrique et le transfert d'énergie dans les circuits de commutation haute fréquence. Contrairement aux transformateurs de fréquence de ligne traditionnels, les transformateurs haute fréquence fonctionnent généralement à des fréquences allant de plusieurs dizaines de kilohertz (kHz) à plusieurs mégahertz (MHz). Cette différence fondamentale conduit à des variations significatives dans les matériaux de base, les structures d'enroulement et les approches de conception. Un fabricant de sources qualifié --- doté de capacités internes de R&D, de production et de test --- peut gérer l'ensemble du processus, depuis la sélection des matériaux de base jusqu'à l'expédition finale, en fournissant des composants magnétiques critiques pour les alimentations électriques en aval, les équipements de communication et les nouveaux systèmes énergétiques.

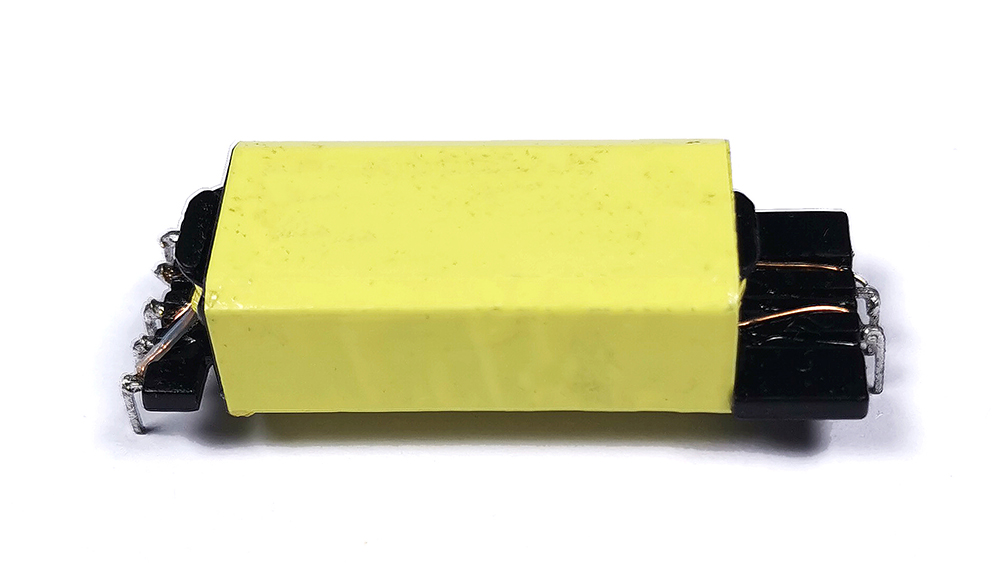

1. Principes de fonctionnement et sélection des matériaux
Les transformateurs haute fréquence fonctionnent selon la loi de Faraday sur l'induction électromagnétique. Lorsqu'un courant alternatif haute fréquence circule dans l'enroulement primaire, il génère un flux magnétique alternatif dans le noyau, qui induit une force électromotrice dans l'enroulement secondaire. La fréquence étant élevée, les pertes par courants de Foucault et les pertes par hystérésis dans le noyau augmentent considérablement. Par conséquent, le matériau du noyau doit offrir une résistivité électrique élevée, une faible coercivité et une densité de flux de saturation modérée. Les matériaux de base courants comprennent la ferrite, les alliages amorphes, les alliages nanocristallins et les noyaux de poudre. La sélection dépend de la fréquence de fonctionnement et du niveau de puissance cibles : la ferrite de puissance convient pour des dizaines à des centaines de kHz, tandis que les noyaux amorphes et nanocristallins conviennent mieux aux fréquences plus élevées ou aux applications à forte puissance.
2. Paramètres de conception clés
La conception d'un transformateur haute fréquence implique plusieurs paramètres critiques : le rapport de transformation, l'inductance, l'inductance de fuite, la capacité distribuée et la capacité de dissipation thermique. L'inductance de fuite affecte directement les pointes de tension sur les appareils de commutation et la compatibilité électromagnétique (CEM), elle doit donc être contrôlée par la disposition des enroulements, les entrefers du noyau et des mesures de blindage. La capacité distribuée influence les caractéristiques des circuits résonants haute fréquence, en particulier dans les topologies telles que les convertisseurs résonants LLC, où un contrôle précis est essentiel. Dans la production de masse, les fabricants de sources fiables utilisent des équipements de bobinage automatisés, des processus d'imprégnation sous vide et des tests de vieillissement rigoureux pour garantir la cohérence et la fiabilité.
3. Domaines d'application et exigences de personnalisation
Les transformateurs haute fréquence sont largement utilisés dans les alimentations à découpage, les soudeurs à onduleur, les onduleurs photovoltaïques, les chargeurs de batterie embarqués, les alimentations des stations de base de communication et les alimentations des équipements médicaux. Différentes applications imposent des exigences variables en matière de performances électriques, de normes de sécurité et d'adaptabilité environnementale. Par exemple, les dispositifs médicaux nécessitent un faible courant de fuite et des niveaux d'isolation élevés, tandis que les alimentations automobiles exigent de larges plages de température et une résistance aux vibrations. Un fabricant de source compétent peut adapter le type de noyau, le nombre de tours, la qualité du matériau isolant et la terminaison des broches en fonction des spécifications du client. Cette capacité de fabrication flexible constitue un différenciateur clé des sociétés commerciales ordinaires.
4. Contrôle qualité et modes de défaillance courants
La qualité d'un transformateur haute fréquence affecte directement la stabilité et la durée de vie de l'ensemble du système d'alimentation électrique. Les modes de défaillance courants incluent la saturation du noyau provoquant un emballement du courant, une rupture d'isolation conduisant à des courts-circuits et une élévation excessive de la température due à une résistance thermique élevée. Avant expédition, les transformateurs doivent subir des tests hipot (rigidité diélectrique), des mesures d'inductance, une vérification du rapport de transformation et des tests d'échauffement. Les fabricants avancés utilisent également la détection des décharges partielles et l’inspection non destructive aux rayons X pour découvrir les défauts internes des processus. Un système qualité complet constitue la base d’un fonctionnement fiable à long terme.
5. Points de sélection et support technique
Lors de la sélection d'un transformateur, la première étape consiste à définir les paramètres de base : la fréquence de fonctionnement (qui détermine le matériau du noyau et le calcul des pertes), la capacité de puissance (en fonction de la section transversale du noyau et de la surface de la fenêtre) et la tension de tenue d'isolement (dictée par les règles de sécurité). De plus, le compromis entre l'inductance de fuite et la capacité distribuée nécessite souvent une optimisation itérative. Une équipe technique d'un fabricant réputé peut proposer une assistance à la conception basée sur la simulation, aidant ainsi les clients à vérifier rapidement la faisabilité pendant la phase de prototypage et à raccourcir les cycles de développement.
6. Obstacles industriels et avantages des grappes industrielles
L’industrie des transformateurs haute fréquence se heurte à des obstacles techniques notables. Le traitement des matériaux de base, la précision de la bobineuse, la formulation de la résine époxy et les profils de durcissement affectent tous la qualité finale. Un fabricant qualifié a généralement besoin de plusieurs années de données de processus pour atteindre des taux de rendement élevés. Dans les régions dotées d'une base industrielle mature et de chaînes d'approvisionnement bien développées, des clusters de fabrication de transformateurs se sont formés, facilitant les échanges techniques, l'approvisionnement en matières premières et l'efficacité logistique, offrant ainsi plus de choix aux clients en aval.
7. Évaluation des capacités de test et des conseils en matière d'approvisionnement
Au-delà du prix et du délai de livraison, les acheteurs doivent évaluer les capacités de test du fabricant. Les équipements clés comprennent des compteurs LCR haute fréquence, des analyseurs d'impédance, des plates-formes de test de puissance et des imageurs thermiques. Ces outils aident à identifier les problèmes potentiels lors de la R&D et à prévenir les fluctuations de qualité dans la production en volume. Les fabricants de sources réputées publient souvent leurs normes de test dans des documents officiels pour référence client. En fin de compte, la sélection finale doit être effectuée en fonction de la topologie spécifique du circuit et des exigences globales du système.
8. Tendances technologiques
Actuellement, les transformateurs haute fréquence évoluent vers la miniaturisation, des fréquences de fonctionnement plus élevées et une plus grande intégration. Les transformateurs planaires, les enroulements intégrés aux PCB et les technologies d'intégration magnétique deviennent des pôles de recherche. Ces nouvelles technologies exigent une fabrication de plus grande précision et stimulent également l’innovation dans les matériaux de base et d’isolation. Lorsqu'ils se lancent dans de tels produits novateurs, les fabricants d'origine doivent travailler en étroite collaboration avec les fournisseurs de matériaux en amont et les ingénieurs électriciens en aval, en itérant les conceptions à plusieurs reprises pour répondre aux besoins de plus en plus stricts du marché.
En tant que composant essentiel de l'électronique de puissance, les paramètres techniques et les processus de fabrication detransformateurs haute fréquenceimpact direct sur les performances globales du système. Une solide compréhension de leurs principes de fonctionnement, de leurs caractéristiques et de leurs critères de sélection aide les ingénieurs à prendre des décisions éclairées. Les fabricants disposant de capacités de chaîne complète, soutenus par des années d’expérience et une infrastructure de support complète, peuvent fournir des produits stables et fiables pour une large gamme d’applications électriques. À mesure que la technologie continue d’évoluer, rester à l’écoute des avancées en matière de matériaux magnétiques et d’innovations en matière de procédés reste la base du succès à long terme dans ce domaine.
