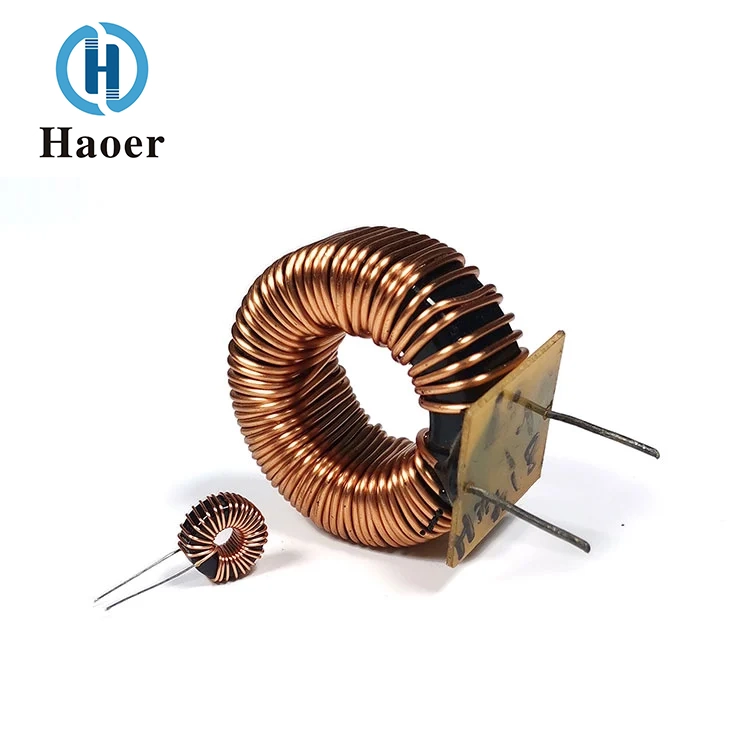

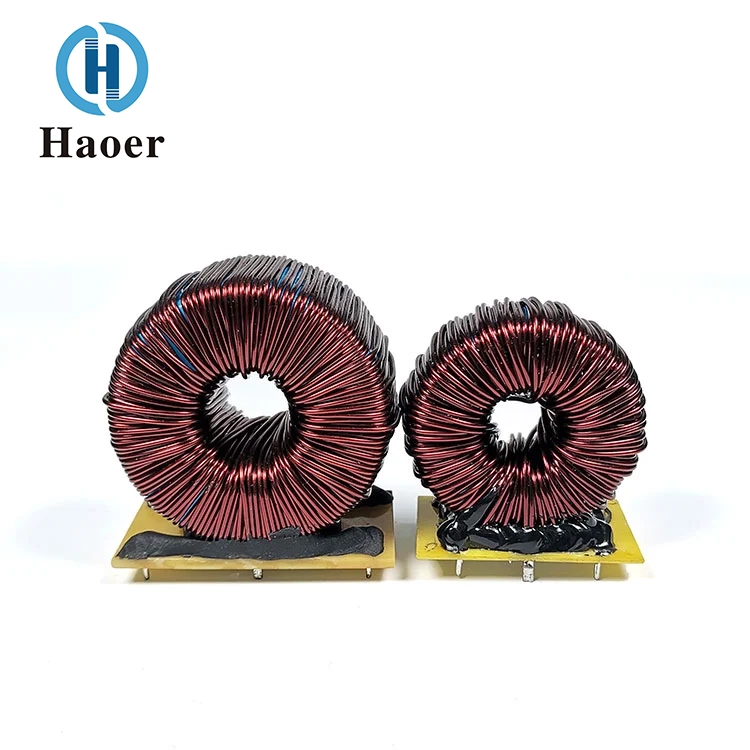

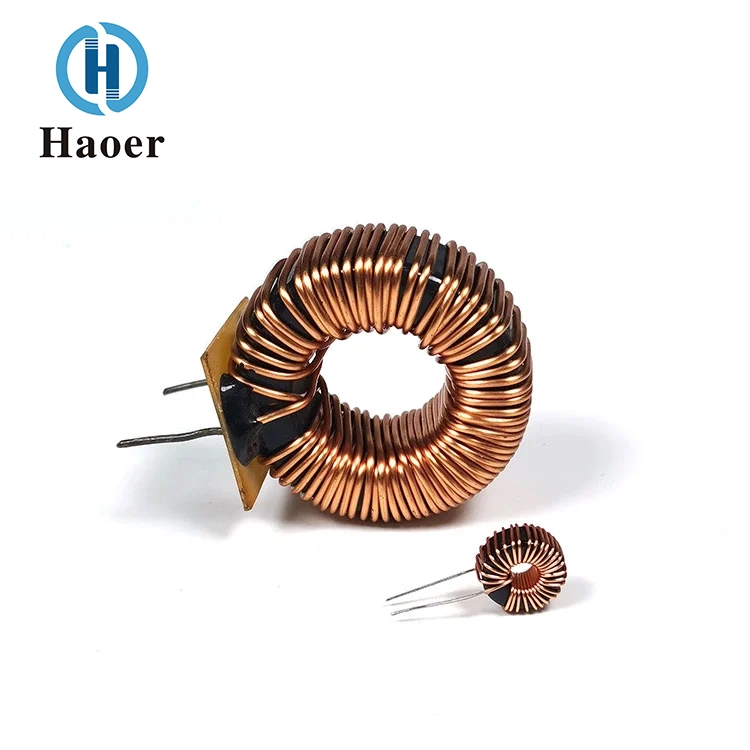

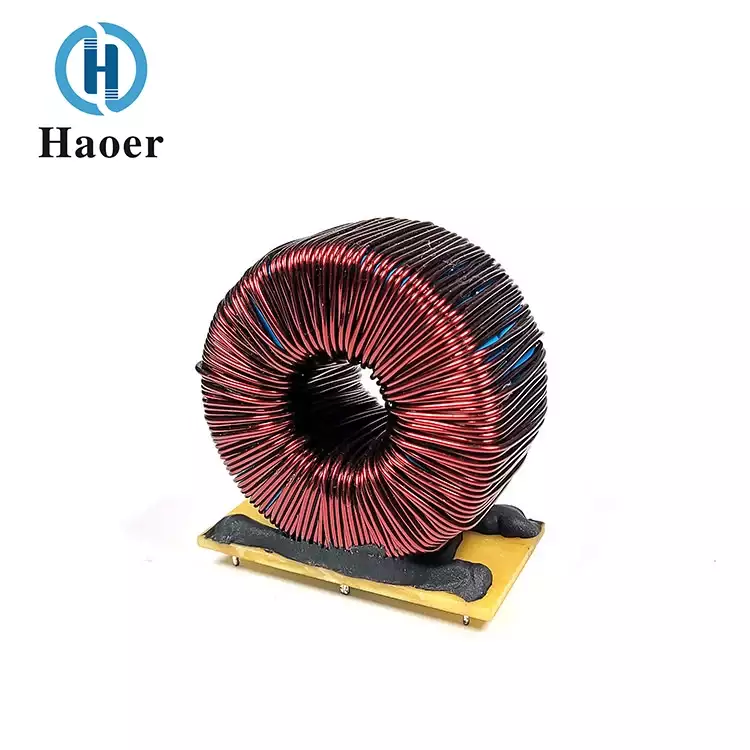

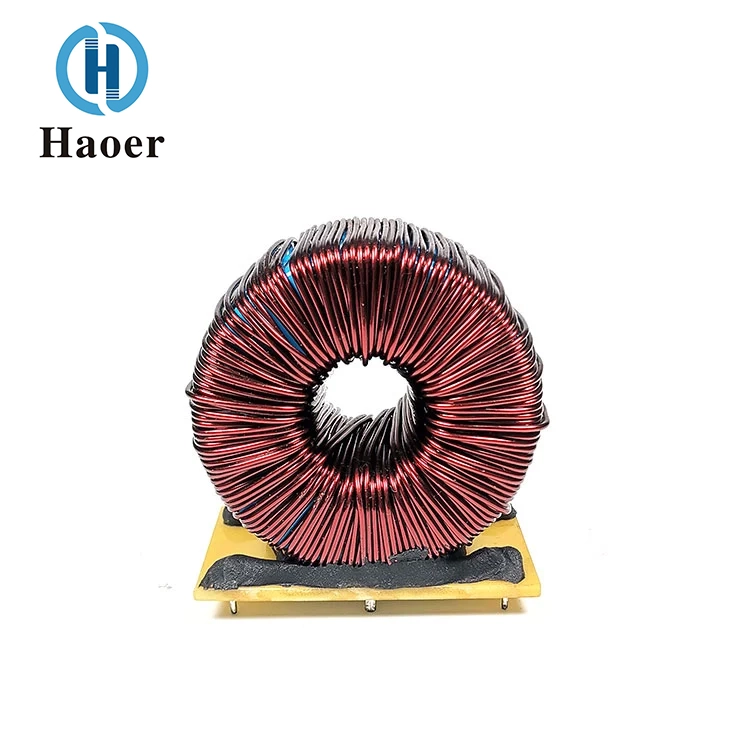

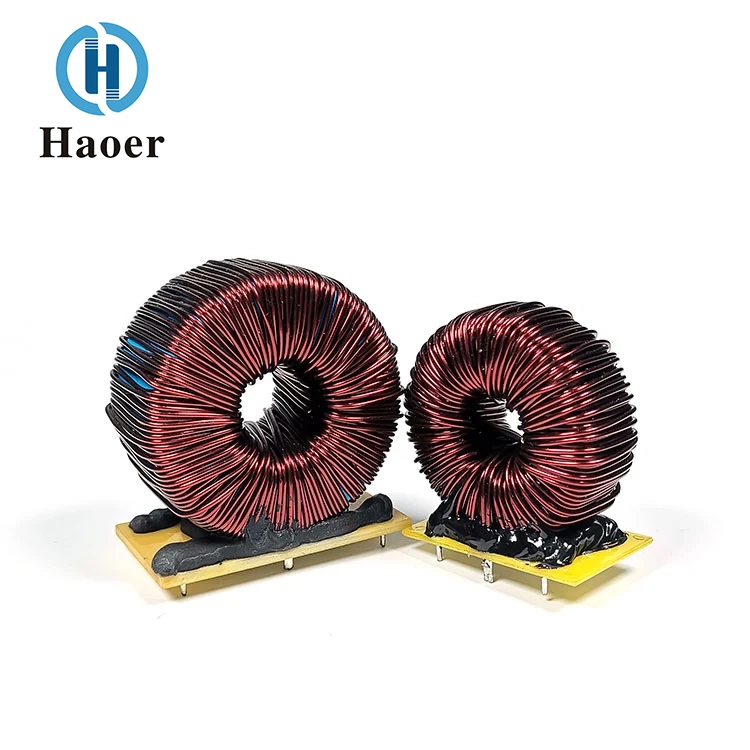

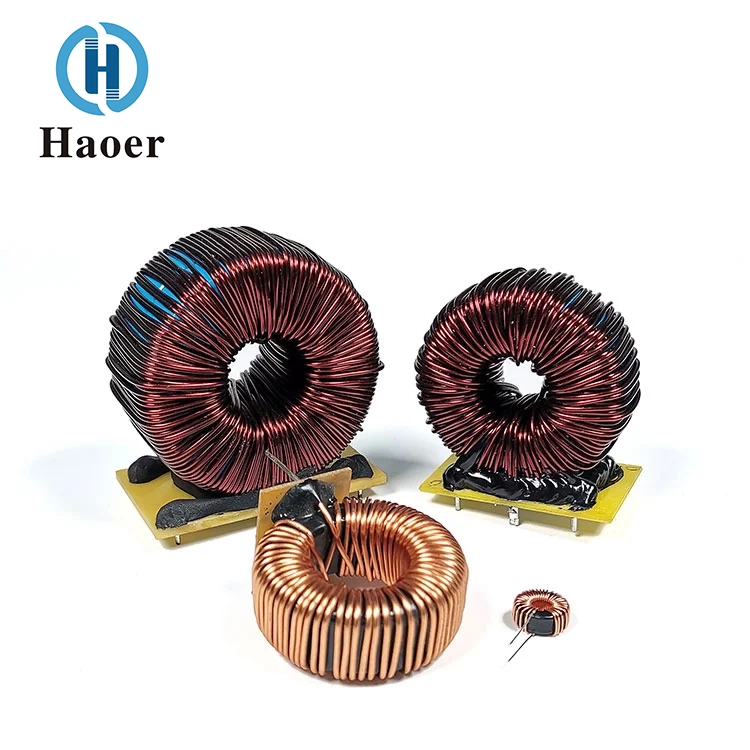

1. Matériau de base : inducteur différentiel de bobine d'anneau magnétique fer-silicium-aluminium de haute qualité de Chine de Haoer Electronics composé de « poudre d'alliage fer-silicium-aluminium (Fe-Si-Al), optimisé pour une stabilité à haute température, une faible perte de noyau et une excellente perméabilité magnétique dans les applications à haute fréquence.
2.Construction de bobine : fil de cuivre ou d'aluminium enroulé avec précision avec des couches isolées, garantissant des pertes minimales par courants de Foucault et un stockage d'énergie efficace.
3. Encapsulation : boîtier robuste en résine époxy ou en plastique ignifuge (conforme UL94 V-0) pour une durabilité mécanique, une résistance à l'humidité et une résilience thermique.
| Marque | HAÔER |
| Taper | Inducteur (série fer-silicium-aluminium) |
| Fréquence de fonctionnement | 8 kHz ~ 1 M kHz |
| Puissance de sortie | 0,05A ~ 2000A |
| Température de fonctionnement | -40°C~ +125°C |
| Température de stockage | -25°C~ +85°C |
| Humidité de stockage | 30% ~ 95% |
| Application | Inductance ca, inductance de sortie, dispositif de filtre de ligne, circuit de correction du facteur de puissance, etc. |
L'inducteur différentiel de bobine à anneau magnétique fer-silicium-aluminium est fabriqué par pressage et frittage de poudre d'alliage magnétique doux ternaire fer-silicium-aluminium. Il s'agit du principal support de performance du composant. L'alliage fer-silicium-aluminium combine la densité de flux de saturation élevée du noyau de poudre de fer et les caractéristiques de faible perte de la ferrite. Sa perméabilité magnétique est stable et le coefficient de température est faible, assurant la stabilité de la valeur d'inductance dans une large plage de température et de fréquence. L'anneau magnétique est une structure fermée qui peut maximiser la concentration du champ magnétique, réduire les fuites magnétiques et minimiser les interférences électromagnétiques avec les composants environnants.
Il utilise un fil de cuivre émaillé de haute pureté sans oxygène. L'enroulement est enroulé uniformément et densément sur la surface de l'anneau magnétique, et les deux extrémités de l'enroulement sont conduites vers des bornes de connexion symétriques. Lorsque le courant circule d'une extrémité et sort de l'autre extrémité, un circuit magnétique fermé se forme à l'intérieur de l'anneau magnétique, présentant une impédance élevée aux signaux d'interférence de mode commun (le bruit de même direction entre le fil de phase et le fil neutre), et ayant une impédance extrêmement faible au courant continu ou au courant basse fréquence, réalisant la fonction de « laisser passer le courant continu, bloquant le courant alternatif de mode commun ». Le diamètre du fil et le nombre de tours sont conçus avec précision en fonction de la valeur d'inductance cible et du besoin en courant nominal.
Aucun bruit n'est généré lors du fonctionnement à différentes fréquences ; excellente capacité de polarisation CC avec une bonne stabilité.
La densité de flux magnétique de saturation du noyau magnétique fer-silicium-aluminium peut atteindre 1,05 T, ce qui est supérieur à celui de la ferrite manganèse-zinc ordinaire. Il présente d'excellentes performances de polarisation anti-DC. Dans des conditions de traitement d'empilement de courant continu à courant élevé, la valeur de l'inductance ne chutera pas brusquement, ce qui la rend adaptée aux systèmes d'alimentation à courant élevé tels que les piles de charge et les onduleurs.
La plage de fréquences de travail de l'inducteur différentiel de bobine à anneau magnétique en fer-silicium-aluminium est de 8 kHz à 1 MHz. La perte dans le noyau est faible, ce qui réduit efficacement l'augmentation de la température des composants et améliore l'efficacité de conversion d'énergie du circuit.
Le coefficient de perméabilité magnétique du noyau magnétique fer-silicium-aluminium est faible. Dans la large plage de températures allant de -40 ℃ à +125 ℃, le taux de variation de la valeur d'inductance est inférieur à ± 10 %, ce qui le rend adapté aux environnements à températures difficiles tels que ceux de qualité industrielle et automobile.
La structure en anneau magnétique fermé réduit considérablement le rayonnement du champ magnétique. Comparé à l'inducteur à faisceau en I de forme ouverte, il provoque moins d'interférences avec les composants sensibles environnants et ne nécessite pas de capots de blindage supplémentaires, simplifiant ainsi la disposition du circuit.
Le noyau magnétique en alliage résiste aux vibrations et à la corrosion. Le bobinage est étroitement intégré au noyau magnétique, sans aucun risque de desserrage. Il peut fonctionner de manière stable pendant une longue période dans des environnements à fortes vibrations et à forte humidité.
Le diamètre extérieur varie de 6 mm à 60 mm.
Inductances CA, inductances de sortie, filtres de ligne, circuits de correction du facteur de puissance, etc.
Guangdong Haoer Electronics Co., Ltd., créée en 2008, est l'un des principaux fabricants de composants magnétiques, notamment des transformateurs haute fréquence, des filtres et des inductances. Nos produits servent un large éventail d'industries telles que l'éclairage, les appareils électroménagers, le photovoltaïque, les onduleurs, l'électronique automobile et les équipements de communication.

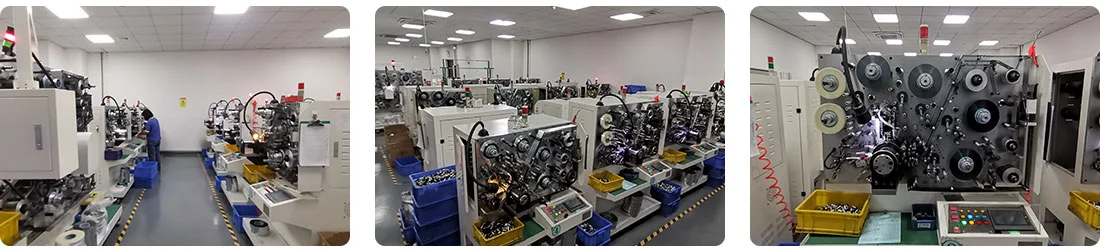

Avec plusieurs bases de production à Foshan, Guangdong et un effectif de plus de 1 000 employés, nous exploitons des lignes de production entièrement automatisées et des instruments de test avancés pour atteindre une production annuelle supérieure à 100 millions d'unités. L'entreprise détient les certifications CQC, UL, ISO 9000 et TS 16949, soulignant notre engagement envers la qualité et la sécurité.
Poussé par une équipe compétente et guidé par l'innovation, l'excellence de la qualité et une collaboration centrée sur le client, Haoer se consacre à offrir une valeur supérieure et à favoriser une croissance mutuelle avec des partenaires du monde entier.
1.Winding
2. Automatisation de l'assemblage.
3. Test complet
4. Stockage du produit
