1. Matériau du noyau : L'inducteur différentiel de noyau de poudre de fer de bobine de starter de Chine produit par le fournisseur de Haoer Electronics composé d'un "alliage de fer en poudre" avec des entrefers distribués, offrant une perméabilité contrôlée et une perte de noyau réduite en fonctionnement à haute fréquence. Cette conception atténue la diminution de l'inductance à des courants élevés en raison de caractéristiques de perméabilité variables.
2. Construction de bobine : fil de cuivre ou d'aluminium enroulé avec précision avec isolation multicouche, minimisant les pertes par courants de Foucault et assurant une inductance stable dans différentes conditions de charge.
3.Encapsulation : Résine époxy ignifuge ou emballage non blindé/à cadre ouvert (conforme UL94 V-0), équilibrant la dissipation thermique et la durabilité mécanique pour les environnements industriels.
4. Bornes : fils axiaux ou options de montage radial (par exemple, bornes Faston/à vis) pour une intégration flexible dans les circuits à courant élevé.
| Marque | HAÔER |
| Taper | Inducteur (série de noyaux de fer en poudre) |
| Fréquence de fonctionnement | 30 kHz ~ 300 kHz |
| Puissance de sortie | 0,1A~100A |
| Température de fonctionnement | -40°C~ +125°C |
| Température de stockage | -25°C~ +85°C |
| Humidité de stockage | 30% ~ 95% |
| Application | Cuisinière à induction, chargeur de voiture, chauffage électromagnétique, etc. |
Spécifications : diamètre extérieur de 6 mm à 60 mm.
Tables de cuisson à induction, chargeurs de voiture, radiateurs à induction, etc.
Guangdong Haier Electronics Co., Ltd. possède plusieurs bases de production dans des endroits tels que Foshan, dans la province du Guangdong et Tingxian, dans la province du Guangxi. La superficie totale de l'usine dépasse 10 000 mètres carrés et le nombre d'employés dépasse 1 000. L'entreprise dispose d'une forte capacité de production de plus de 100 millions de transformateurs, filtres et inducteurs par an. L'entreprise dispose d'employés expérimentés et d'une équipe de direction professionnelle et efficace, garantissant que chaque lien, de la recherche et du développement à la production, répond à des normes élevées. Haier Electronics adhère toujours aux principes de « l'innovation technologique, la priorité à la qualité, le service d'abord et la coopération gagnant-gagnant », en approfondissant continuellement son attention sur le domaine des composants magnétiques, en s'efforçant de se développer et de devenir une entreprise de référence dans l'industrie.

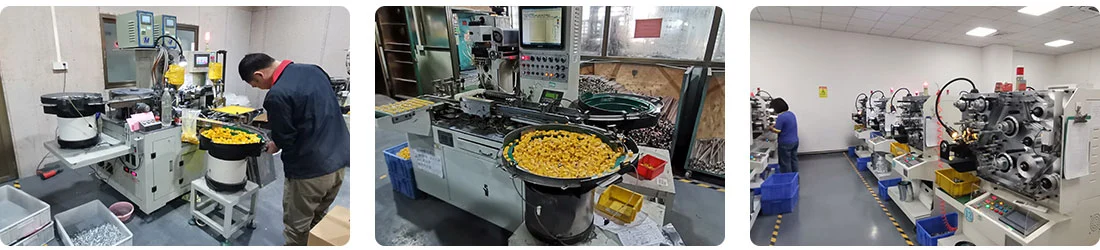

L'équipement que nous possédons : Bobineuse automatique d'inductance de mode commun (anneau magnétique), machine de bobinage automatique à axe unique (avec manchon), bobineuse automatique, machine intégrée automatisée de post-traitement, machine de marquage laser
La « bobine d'induction » est utilisée dans les secteurs suivants : nouvelles énergies et stockage d'énergie, électronique et électrification automobiles, automatisation industrielle et alimentation électrique, technologies de l'information et de la communication, électronique grand public et appareils électroménagers ; ses emplacements d'application comprennent : les positions de stockage d'énergie et de filtrage de sortie des circuits DC-DC, les positions des bobines d'arrêt en mode commun/mode différentiel à l'extrémité d'entrée de puissance, les bobines d'émission et de réception des dispositifs de charge sans fil, et le réseau d'adaptation et le circuit de polarisation des amplificateurs de puissance RF ; son application dans des conditions de travail comprend : un courant élevé, un champ magnétique puissant et une température élevée.

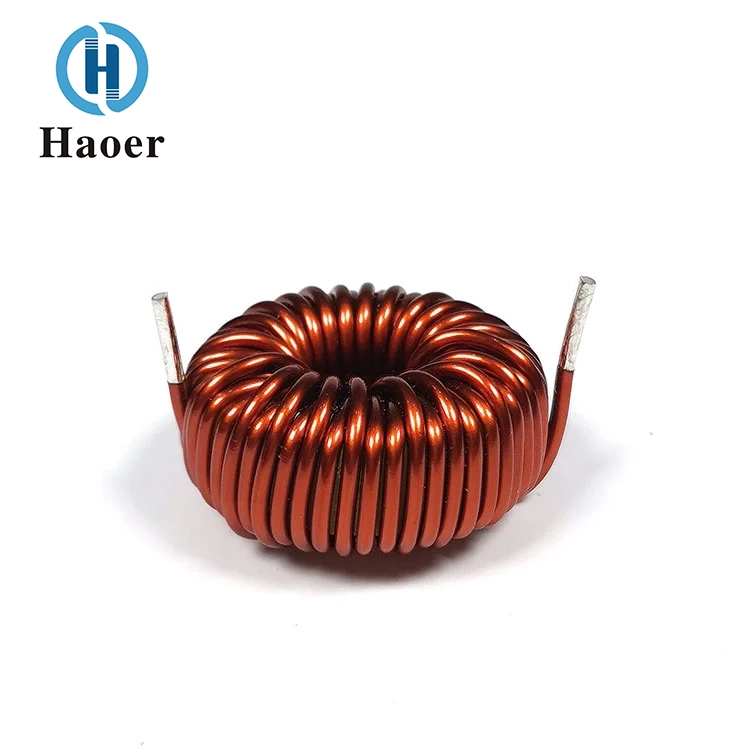

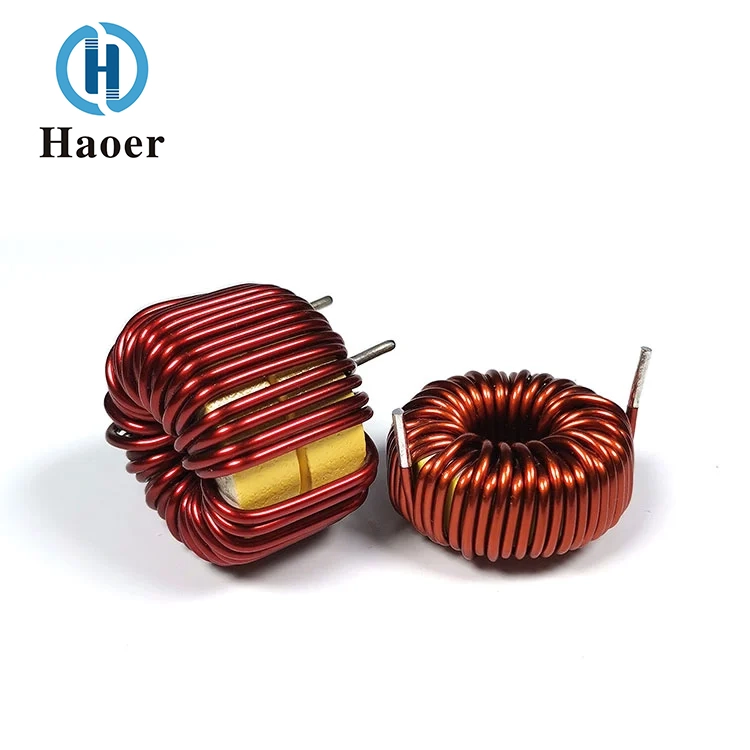

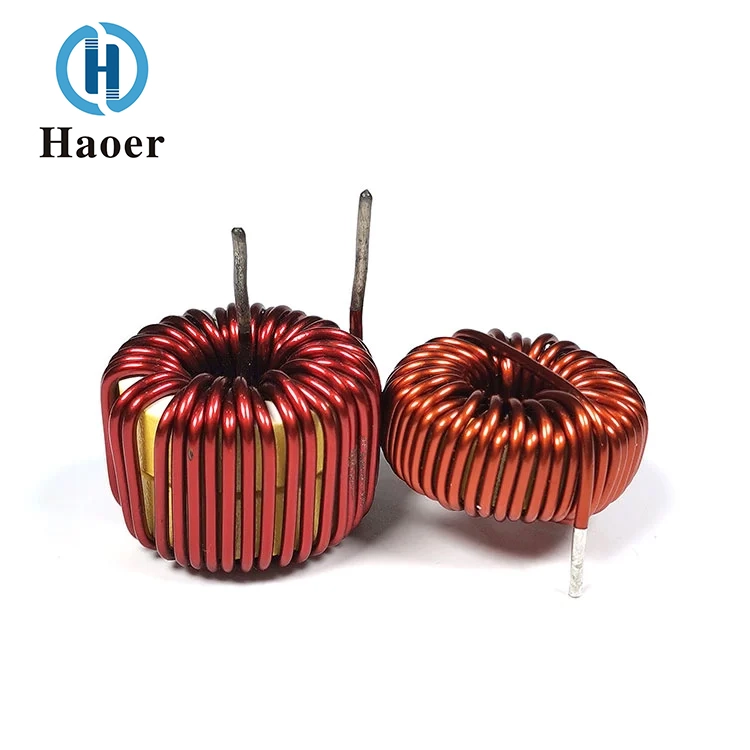

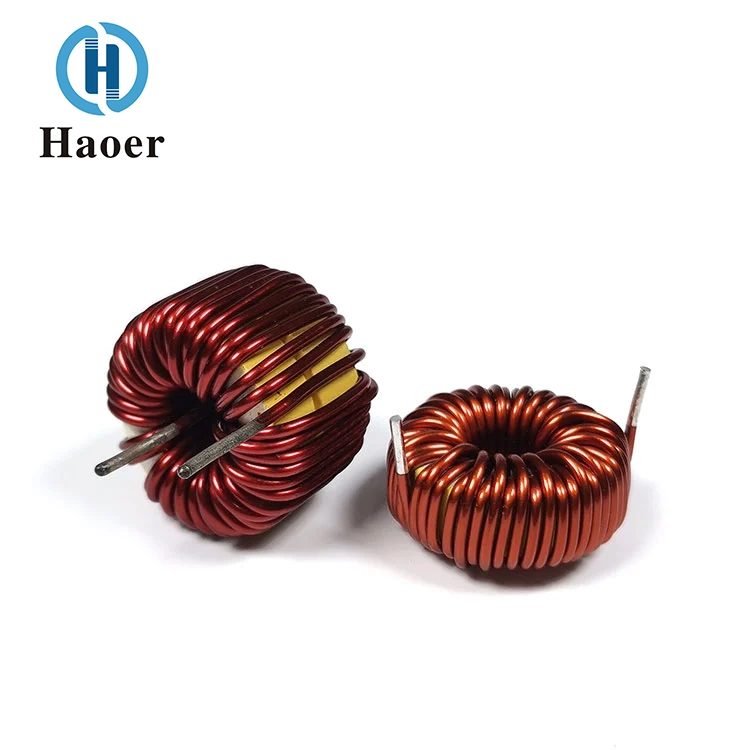

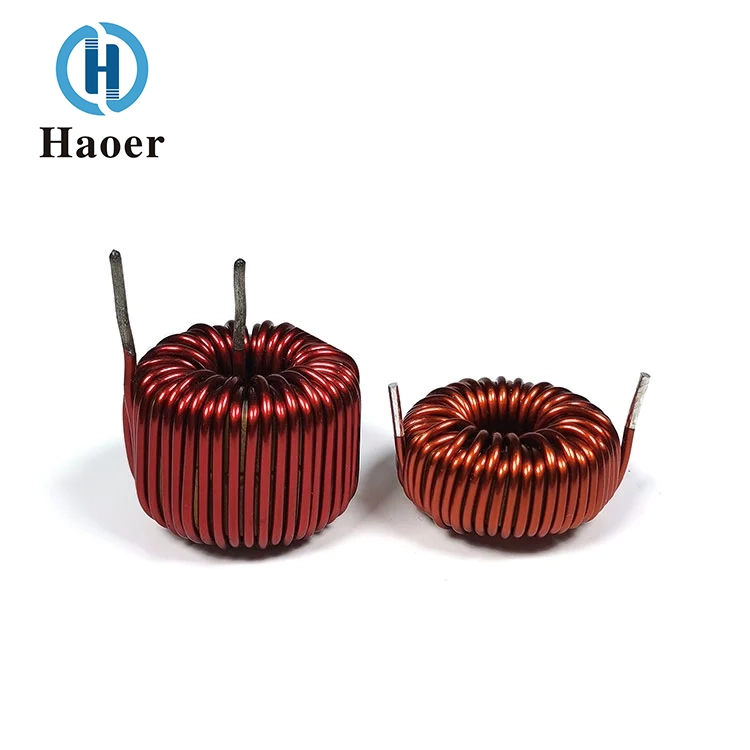

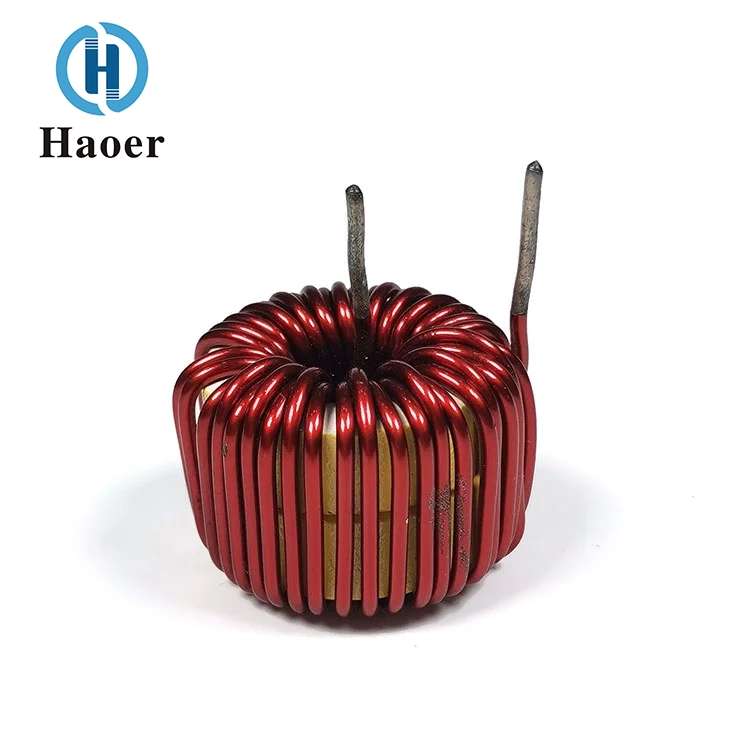

L'inducteur différentiel à noyau de poudre de fer à bobine d'arrêt est un composant inductif spécialement conçu pour supprimer les interférences en mode différentiel dans les circuits. Le noyau est constitué de poudre de fer, servant de support de chemin magnétique. Grâce aux excellentes propriétés magnétiques et à la conception structurelle de la poudre de fer, elle peut former une barrière à haute impédance contre les signaux d'interférence en mode différentiel entre la ligne de phase et la ligne neutre. Il est largement utilisé dans les scénarios de rectification de compatibilité électromagnétique (CEM) et de filtrage des signaux des systèmes d'alimentation électrique.
Le corps du noyau magnétique est fabriqué par pressage et frittage de poudre de fer carbonyle. En ajustant la taille des particules de la poudre de fer, le revêtement isolant et la densité de pressage, les paramètres tels que la perméabilité magnétique et la densité du flux magnétique de saturation peuvent être contrôlés avec précision. Comparé aux noyaux magnétiques en ferrite, le noyau en poudre de fer présente une densité de flux magnétique à saturation plus élevée et une plage de températures de fonctionnement plus large. De plus, il présente une perte de cœur plus faible dans les bandes de moyennes et hautes fréquences et convient aux scénarios de suppression de mode différentiel de courant important. Les formes courantes incluent la forme en anneau, en forme de I et en forme de boîte, qui conviennent à différentes exigences d'installation et de circuit.
La bobine d'enroulement en mode différentiel est réalisée en enroulant un fil de cuivre émaillé sans oxygène de haute pureté. La conception symétrique à enroulement unique est la caractéristique essentielle de l'inductance en mode différentiel. Les bornes aux deux extrémités de la bobine sont connectées aux bornes. Le courant circule d’un côté et sort de l’autre. Le champ magnétique forme une boucle fermée à l'intérieur du noyau magnétique, présentant une impédance élevée au courant en mode différentiel et ayant une impédance extrêmement faible au courant continu ou basse fréquence. Le diamètre du fil et le nombre de tours sont précisément adaptés en fonction de la valeur d'inductance et des exigences de courant nominal.
Suppression précise des interférences en mode différentiel
L'inducteur différentiel à noyau de poudre de fer à bobine d'arrêt est conçu spécifiquement pour les interférences en mode différentiel, il présente une impédance élevée dans la plage de fréquences d'interférence, atténuant efficacement le bruit en mode différentiel et empêchant la transmission de signaux d'interférence, aidant ainsi l'équipement à passer la certification EMC.
Capacité de charge de courant de saturation élevée
La densité de flux magnétique de saturation du noyau de poudre de fer peut atteindre plus de 1,5 T, ce qui est supérieur à celui des noyaux de ferrite ordinaires. Il est moins susceptible de subir une saturation magnétique dans des conditions de courant important et la valeur de l'inductance reste stable. Il convient aux grands scénarios de courant tels que les nouvelles piles de recharge d'énergie, les onduleurs photovoltaïques, les alimentations industrielles, etc.
Caractéristiques du haut débit à faibles pertes
La plage de fréquences de travail couvre une large bande de 1 kHz à 1 MHz. La perte dans le noyau est inférieure à celle de l'inducteur en ferrite de même spécification. L'efficacité de conversion d'énergie est plus élevée, ce qui peut réduire efficacement l'augmentation de la température des composants et améliorer la stabilité du circuit.
Haute capacité d’interférence anti-électromagnétique
La conception du circuit magnétique fermé ou semi-fermé réduit considérablement les fuites magnétiques. Comparé à l'inducteur à faisceau en I de forme ouverte, il a moins d'impact de rayonnement électromagnétique sur les composants sensibles environnants et aucune mesure de blindage supplémentaire n'est requise.
Excellente adaptabilité environnementale
Large plage de températures de fonctionnement (-40 ℃ à +125 ℃), résistante aux vibrations et à la corrosion, conforme aux normes de protection de l'environnement telles que RoHS et REACH, adaptée aux environnements d'application difficiles tels que les environnements industriels et automobiles.
Les marchandises seront expédiées via des canaux de messagerie tels que DHL, UPS, TNT, FedEx, etc. Vous pouvez également choisir des méthodes de transport aérien ou maritime en fonction de vos besoins.
Question : Êtes-vous une usine de fabrication ou une société commerciale ?
Réponse : Nous sommes une usine de fabrication.
Question : Que faut-il pour fabriquer des transformateurs ou des inducteurs ?
Réponse : Le schéma d'alimentation est le meilleur, ou veuillez nous fournir les paramètres techniques, tels que la taille, la tension d'entrée, la tension et le courant de sortie, la fréquence de fonctionnement, la tension de tenue, le poids, etc. Ensuite, notre équipe d'ingénieurs professionnels effectuera l'analyse.
Question : Pouvez-vous mettre notre logo sur le produit ?
Réponse : Oui, nous le pouvons.
