Beaucoup de gens croient à tort quealimentations à découpageet les transformateurs de puissance traditionnels sont les mêmes car les deux convertissent le 220 V CA en CC basse tension. Cependant, ils diffèrent considérablement par leur principe de fonctionnement, leurs performances et leur application.
Transformateur de puissance traditionnel (alimentation linéaire) : Il fonctionne directement à la fréquence secteur 50/60 Hz. La tension est transformée par induction électromagnétique à l’aide d’un noyau de fer et d’enroulements en cuivre. Le courant alternatif réduit est ensuite redressé et filtré pour produire du courant continu.

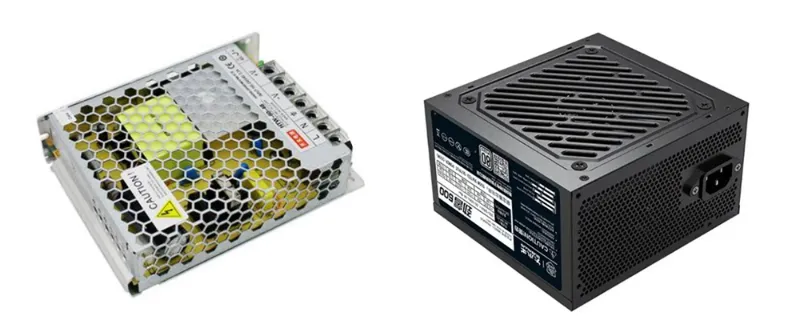

Alimentation à découpage : elle redresse d'abord l'entrée AC en DC, puis utilise un transistor de commutation haute fréquence (de dizaines de kHz à plusieurs MHz) pour découper le DC en impulsions haute fréquence. Ces impulsions traversent un transformateur haute fréquence pour la conversion de tension et sont finalement redressées et filtrées pour produire un courant continu stable. La fréquence de fonctionnement élevée réduit considérablement la taille et le poids du noyau du transformateur.
Pour une même puissance de sortie, un transformateur traditionnel est 5 à 10 fois plus gros et plus lourd qu’une alimentation à découpage. Par exemple, un transformateur traditionnel de 100 VA peut peser plus de 500 grammes, tandis qu'une alimentation à découpage de puissance équivalente pèse généralement des dizaines de grammes.
Les transformateurs traditionnels ont un rendement de 60 à 80 %, l'énergie restante étant perdue sous forme de chaleur. Les alimentations à découpage atteignent généralement des rendements supérieurs à 85 %, et les unités bien conçues peuvent dépasser 95 %. Ainsi, les alimentations à découpage génèrent moins de chaleur et économisent plus d’énergie.
Les transformateurs traditionnels ne produisent aucun bruit de commutation haute fréquence. Leur forme d'onde de sortie est fluide et les interférences électromagnétiques (EMI) sont très faibles. Cela les rend adaptés aux applications nécessitant une énergie propre, telles que les instruments audio haute fidélité et de mesure de précision.
Alimentations à découpagegénérer des EMI et des ondulations de sortie en raison de la commutation haute fréquence interne. Les bonnes conceptions intègrent un filtrage et un blindage pour contrôler les interférences, mais les unités de mauvaise qualité peuvent nuire aux équipements sans fil ou audio à proximité.
Les transformateurs traditionnels sont généralement conçus pour une seule tension d'entrée nominale (par exemple, 220 V ± 10 %). Le changement entre différentes normes de tension (par exemple, 110 V contre 220 V) nécessite le remplacement du transformateur ou le réglage des prises. Les alimentations à découpage utilisent souvent une large plage d'entrée (par exemple, 85 V à 264 V), ce qui les rend universelles et plus adaptables.
La plupart des produits électroniques grand public, notamment les chargeurs de téléphone, les adaptateurs de routeur, les alimentations pour ordinateurs portables, les pilotes de LED et les téléviseurs, utilisent désormais des alimentations à découpage. Les transformateurs traditionnels restent uniquement dans des applications de niche nécessitant de faibles interférences ou une grande fiabilité (par exemple, certains équipements audio, commandes industrielles et réparations d'appareils plus anciens).
En résumé,alimentations à découpageoffrent une efficacité, une taille, un poids et un coût supérieurs à ceux des transformateurs traditionnels et sont devenus la technologie dominante. Comprendre ces différences permet d'identifier correctement le type d'alimentation d'un appareil et de faire des choix éclairés lors de l'achat ou de la réparation.
-
