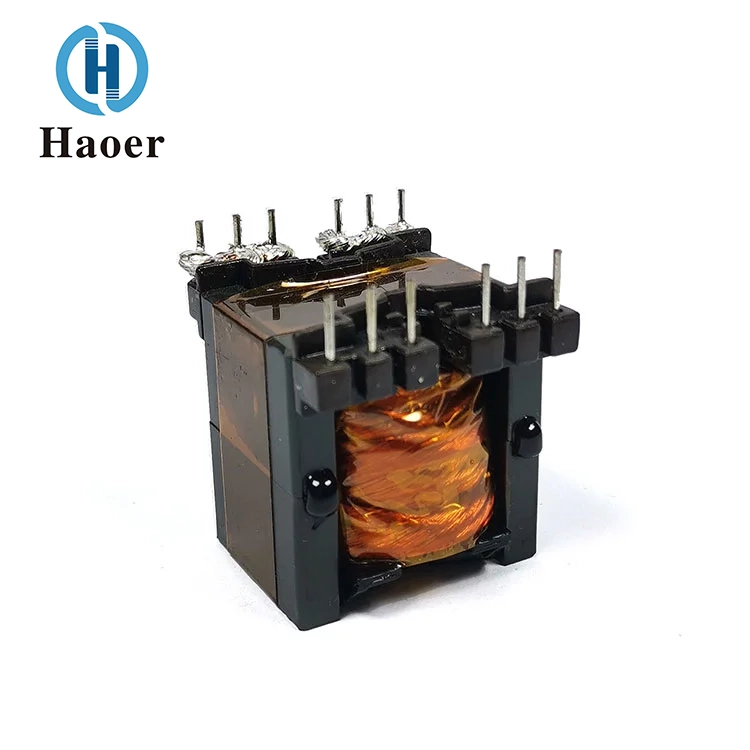

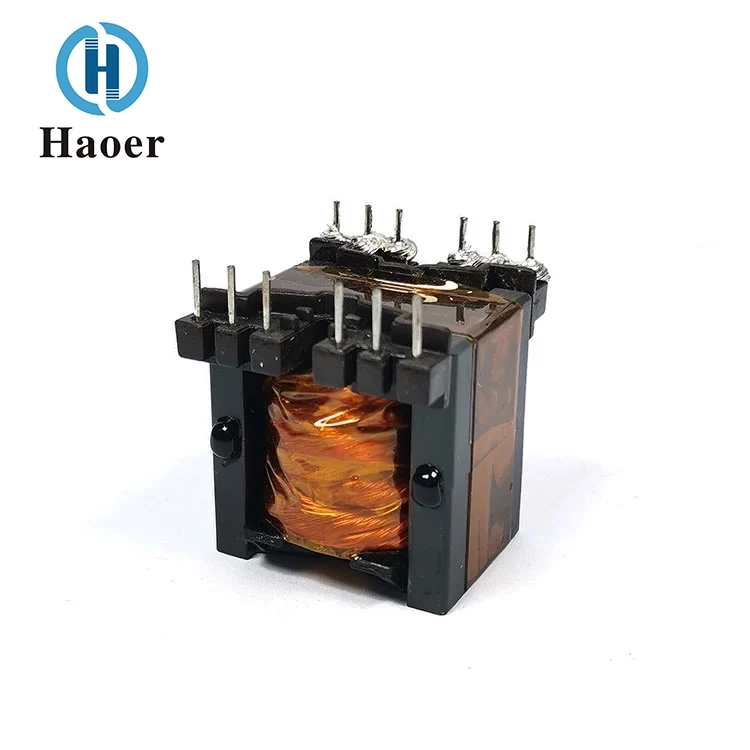

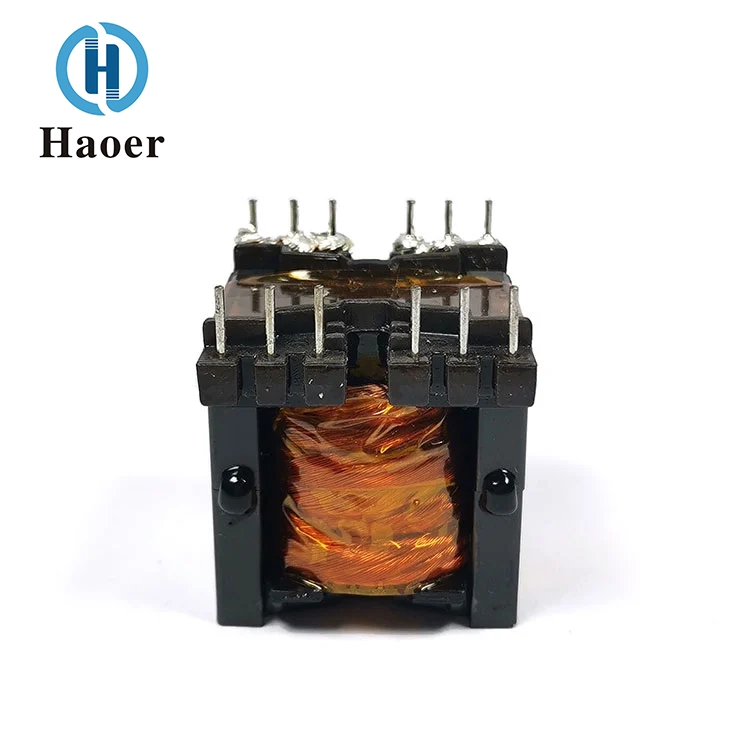

Le transformateur haute fréquence vertical d'alimentation de communication fourni par Haoer Factory prend en charge une large gamme de fréquences de 20 kHz à 500 kHz. La puissance de sortie peut être configurée de manière flexible dans la plage de 15 W à 1 000 W et présente une forte adaptabilité. Sa plage de température de fonctionnement est de -40 ℃ à +125 ℃, ce qui convient aux environnements difficiles à haute et basse température ; la plage de température de stockage est de -25 ℃ à 85 ℃ et elle peut être stockée pendant une longue période sous une humidité relative de 30 % à 95 %, démontrant une excellente stabilité environnementale.
| 1. Fréquence de fonctionnement | 20 kHz - 500 kHz |
| 2. Puissance de sortie | 15 à 1000W |
| 3. Température de fonctionnement | -40°C à +125°C |
| 4. Température de stockage | -25°C à +85°C |
| 5. Humidité de stockage | 30% - 95% |
Excellentes performances de blindage magnétique, structure compacte, puissance élevée, rendement élevé, faible fuite magnétique, forte capacité anti-interférence, etc.
PQ2016/PQ2020/PQ2620/PQ2625/PQ3225/PG3230/PQ3535/PQ4040/PQ5050
Les transformateurs haute fréquence sont les principaux composants de conversion d’énergie et d’isolation des appareils électroniques de puissance modernes. Il s'agit de transformateurs spéciaux spécialement conçus pour les circuits de commutation haute fréquence (généralement supérieurs à 20 kHz). Ils utilisent les changements rapides du champ magnétique alternatif haute fréquence dans le noyau pour réaliser efficacement la conversion de tension, la transmission d'énergie et l'isolation électrique entre l'entrée et la sortie.
Par rapport aux transformateurs à fréquence industrielle traditionnels, ses avantages les plus significatifs résident dans la miniaturisation, la conception légère et le rendement élevé. Selon les principes physiques, plus la fréquence de travail est élevée, moins la taille du noyau magnétique et le nombre de tours de bobine requis pour transférer la même puissance sont réduits. Par conséquent, pour une même puissance de sortie, le volume et le poids des transformateurs haute fréquence peuvent être considérablement réduits, favorisant ainsi le développement de l'ensemble des équipements d'alimentation électrique vers une direction plus compacte et plus légère. Dans le même temps, en combinant des noyaux magnétiques en ferrite à faibles pertes, amorphes ou nanocristallins, ainsi que des processus de bobinage optimisés, son efficacité de conversion d'énergie est extrêmement élevée, réduisant efficacement l'augmentation de la température du système et la consommation d'énergie.
Il dispose d'une large gamme d'adaptabilité de travail, comme la prise en charge de plages de fréquences de 20 kHz à 500 kHz ou même plus larges, avec une couverture de puissance allant de dizaines de watts à plusieurs kilowatts, et capable de résister à des environnements de travail difficiles de -40 ℃ à +125 ℃. Cette flexibilité lui permet de s'adapter parfaitement à diverses topologies d'alimentation à commutateur grand public telles que la résonance flyback, forward et LLC.
À l'heure actuelle, les transformateurs haute fréquence ont été largement utilisés dans des domaines clés tels que les adaptateurs d'alimentation à découpage, les alimentations industrielles/de communication, les nouveaux onduleurs d'énergie, les chargeurs embarqués pour véhicules électriques, les équipements médicaux haut de gamme et les pilotes de LED. Ce sont des composants clés indispensables pour améliorer la densité de puissance, la fiabilité et l’efficacité énergétique des équipements.
Convertisseurs DC-DC, alimentations de pilotage LED, alimentations à onduleur, alimentations UPS
| Numéro de pièce. | BROCHES DE BORNES | Dimensions en mm (pouces) | ||||||
| A | B | C ± 0,5 | D ± 0,5 | E | E1 | F | ||
| PQ2016 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| PQ2020 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Guangdong Haoer Electronics Co., Ltd. a été fondée en 2008. Nous sommes un fabricant professionnel spécialisé dans les transformateurs haute fréquence, les dispositifs de filtrage, les inducteurs et autres composants magnétiques. Nos produits sont largement utilisés dans l'éclairage, les appareils électroménagers, le photovoltaïque, les systèmes UPS, l'électronique automobile, les équipements de communication réseau, les périphériques informatiques et diverses alimentations à découpage.

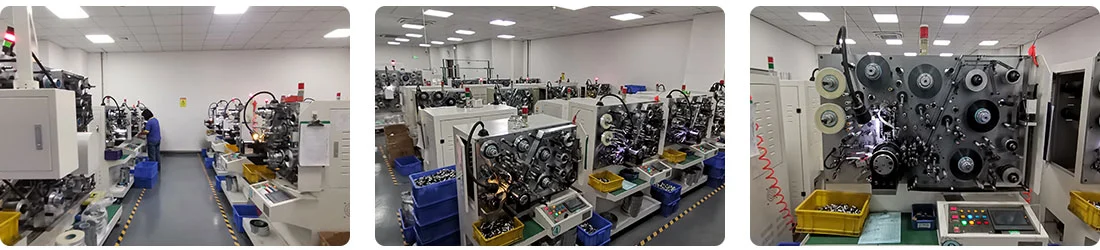

Après des années de développement, la société a entièrement introduit des équipements de production automatisés et divers instruments de test de haute précision. Avec plusieurs bases de production à Foshan, Guangdong et un effectif de plus de 1 000 employés, notre capacité de production annuelle de transformateurs, filtres et inductances dépasse 100 millions d'unités.
Soutenue par une équipe expérimentée et dynamique, l'entreprise a obtenu les certifications de système de sécurité et de qualité CQC, UL, ISO 9000 et TS 16949. Adhérant aux principes d'innovation technologique, de qualité d'abord, de suprématie du service et de coopération gagnant-gagnant, Haoer s'engage à se renforcer et à rechercher l'excellence.
Acheteur t**5 : Ce transformateur a un rapport qualité-prix extrêmement élevé. Je l'ai utilisé et il semble très stable. Ça vaut bien le prix !
A**u de l'acheteur : Le transformateur haute fréquence fonctionne bien, est facile à installer et est très stable à utiliser. Je le recommande vivement !
Acheteur j**y : Après avoir reçu le produit, j’étais satisfait. La qualité du transformateur est bonne et il fonctionne de manière stable. Ce fut une expérience de magasinage très satisfaisante !
Acheteur r**8 : Le service est excellent et le prix est raisonnable.
Acheteur f**e : Le service client est extrêmement patient, le prix est abordable, la qualité est bonne et la livraison est rapide. J'en suis assez satisfait !
Acceptez-vous des commandes d’échantillons ?
Oui, nous acceptons les commandes d’échantillons. Les frais des échantillons et du transport sont à la charge des clients.
Pouvez-vous personnaliser les condensateurs selon nos exigences ?
Oui, nous pouvons personnaliser les condensateurs en termes de capacité, d'emballage, de disposition des broches, etc. en fonction de votre situation spécifique.
Quels sont vos principaux produits ?
Nous produisons principalement des séries de transformateurs haute fréquence, des séries d'inductances, des modules électroniques et d'autres composants électroniques.
Les produits sont-ils conformes aux normes de certification internationales ?
Nos produits ont obtenu des certifications telles que CE, RoHS et UL et répondent aux normes d'exportation.
