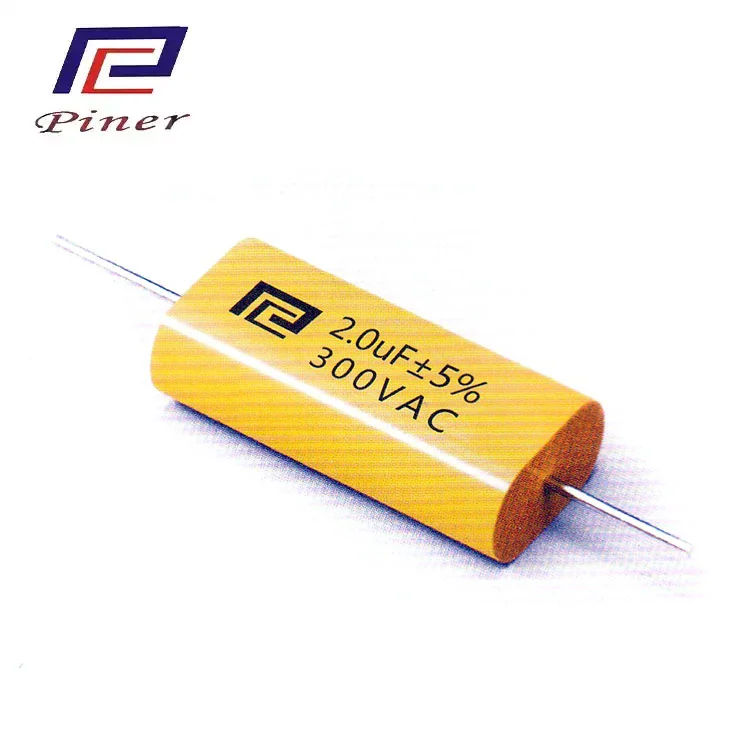

Structure
Moyen:Film polypropylène.
Électrode:Couche d'évaporation sous vide métallique.
Encapsulation :enveloppé de ruban PET et scellé avec de la résine époxy ignifuge aux deux extrémités. Conforme à UL94 V-0.
Forme:cylindrique ou cylindrique elliptique.
Épingle:Fil d'acier cuivré étamé (fil CP) ou fil de cuivre étamé ou fil électronique PVC (UL94 V-0).
Applications typiques :filtrage et situations de courant élevé d'impulsion. Par exemple, les amplificateurs de puissance, les machines à souder, etc. peuvent être utilisés dans toutes les occasions du CBB21.
Fonctionnalité
Petite taille, bonnes propriétés d'auto-guérison ;
Faible perte haute fréquence et faible élévation de température ;
Haute résistance aux chocs ; A une bonne résistance à la tension dans des conditions AC haute fréquence.
| Norme de référence | GB10190、IEC60384-16 |
| Catégorie climatique | 40/85/21 |
| Tension nominale | 250 VCC ~ 630 VCC |
| Plage de capacité | 1uF ~ 40uF |
| Tolérance de capacité | ±5 %(J) ±10 %(K) |
| Entre bornes Résistant à la tension | 1,6UR (VCC) /10s |
| Résistance d'isolement (à 20°C) | Entre les bornes : ≥30 000 MΩ CR≤0,33 uF (100 VCC 60 s) ≥7 500 s CR>0,33 uF (100 VCC 60 s) |
| Entre bornes et boîtier :≥100000MΩ (100vdc 60s) | |
| Résister à la capacité actuelle | dv/dt≥30v/nous |
| Facteur de dissipation | DF≤0,002 (1KHz) |
Unité de dimension : mm
| Casquette nominale. | 250/275 VCC | 400 VCC | 600 VCC | |||||||||
| L | W | H | ΦD | L | W | H | ΦD | L | W | H | ΦD | |
| 1,0 μF | 25 | 5 | 12 | 0.8 | 25 | 8 | 14 | 0.8 | 25 | 11.5 | 19 | 0.8 |
| 1,2 μF | 25 | 6.5 | 13 | 0.8 | 25 | 9 | 15 | 0.8 | 25 | 13.5 | 19 | 0.8 |
| 1,5μF | 25 | 7.5 | 14 | 0.8 | 25 | 10 | 16.5 | 0.8 | 25 | 14.5 | 22 | 0.8 |
| 2,0 μF | 25 | 9 | 15.5 | 0.8 | 25 | 12 | 18.5 | 0.8 | 25 | 14 | 22 | 0.8 |
| 2,2 μF | 26 | 9.5 | 15.5 | 0.8 | 25 | 13.4 | 19 | 0.8 | 31 | 16 | 22.5 | 0.8 |
| 2,5μF | 26 | 10 | 16.5 | 0.8 | 25 | 14 | 20 | 0.8 | 31 | 17 | 23.5 | 0.8 |
| 3,3 μF | 26 | 12 | 18 | 0.8 | 31 | 13 | 19.5 | 0.8 | 31 | 20 | 26.5 | 0.8 |
| 3,5 μF | 26 | 12.5 | 18.5 | 0.8 | 31 | 13.5 | 20 | 0.8 | 36 | 18.5 | 24 | 0.8 |
| 4,0 μF | 26 | 13.5 | 19.5 | 0.8 | 31 | 15 | 21 | 0.8 | 36 | 19.5 | 26 | 0.8 |
| 4,7 μF | 26 | 14.5 | 21 | 0.8 | 31 | 16 | 22.5 | 0.8 | 36 | 21.5 | 28 | 0.8 |
| 5,6 μF | 31 | 14 | 20 | 0.8 | 31 | 18 | 24 | 0.8 | 36 | 24 | 30 | 0.8 |
| 6,8 μF | 31 | 15.5 | 21.5 | 0.8 | 31 | 20 | 26.5 | 0.8 | 46 | 22 | 28 | 0.8 |
| 8,2 μF | 31 | 17 | 23.5 | 0.8 | 36 | 19.5 | 26 | 0.8 | 46 | 24.5 | 30 | 0.8 |
| 10,0 μF | 31 | 19.5 | 25.5 | 1 | 36 | 22 | 28.5 | 1 | 46 | 26.5 | 33 | 1 |
Remarque : la taille ci-dessus est uniquement à titre de référence. Une personnalisation selon les exigences des clients est disponible.
Foshan Piner Electronics Co., Ltd. a été fondée en 2014 et est une entreprise de haute technologie intégrée spécialisée dans la recherche et le développement, la conception, la fabrication, la vente et le service de condensateurs à couches minces. Après des années de développement, la société a établi une position de leader sur le marché dans le même secteur dans la province du Guangdong, et sa production et ses ventes de produits continuent de se classer parmi les meilleures.
L'entreprise a construit de manière indépendante des usines modernes d'une superficie de 10 000 mètres carrés et employant plus d'un millier de personnes, dont plus de 200 ingénieurs et techniciens. Elle a également créé un centre professionnel de recherche et de développement de technologies d'ingénierie d'entreprise. Avec une solide accumulation technique et une capacité d'innovation continue, la société a obtenu plusieurs brevets liés aux condensateurs, offrant une solide garantie pour la qualité des produits et les mises à niveau technologiques.
Dans le domaine des appareils électroménagers, l'entreprise est spécialisée dans les séries MKP-X2 et MKPH de condensateurs spécialisés pour cuisinières à induction. Avec une qualité stable et fiable et un service de haute qualité, il a acquis une large reconnaissance et une bonne réputation dans l'industrie IH domestique.
En termes d'applications commerciales et industrielles, la société propose une gamme complète de produits, notamment des condensateurs de liaison CC, des condensateurs de protection d'absorption IGBT, des condensateurs de résonance et de couplage haute tension MKPH, des condensateurs de filtrage d'entrée et de sortie, etc. Ces produits sont largement utilisés dans les cuisinières à induction commerciales, les équipements de chauffage par induction, les alimentations sans interruption (UPS), les onduleurs basse puissance, les alimentations à découpage haute fréquence, les alimentations de soudage et de galvanoplastie, les convertisseurs de fréquence haute puissance, les véhicules électriques et d'autres domaines, et jouent un rôle important. rôle dans les nouvelles industries énergétiques telles que la production d’énergie éolienne et solaire, les onduleurs et les équipements de conversion de fréquence.
En outre, dans le domaine de l'électronique grand public, la société produit des condensateurs pour moteurs à courant alternatif des séries CBB61 et CBB60, ainsi que des condensateurs de sécurité, des condensateurs à division de fréquence, des condensateurs de filtre d'allumage, des filtres et d'autres produits, qui sont largement utilisés dans de nombreuses industries telles que les hottes de cuisine, les fours à micro-ondes, les machines à laver, les équipements de bureau, etc., offrant aux clients des solutions de condensateurs diversifiées.
Avec une gamme de produits complète, une solide force technique et un esprit de service dédié, Pin'er Electronics continue de fournir des produits de condensateurs à couches minces hautes performances et haute fiabilité à ses clients mondiaux.
Les méthodes d'expédition incluent DHL, UPS, TNT, FedEx et d'autres services de messagerie, et vous pouvez également choisir le fret aérien ou maritime selon vos besoins.
Question : Êtes-vous une usine de fabrication ou une société commerciale ?
Réponse : Nous sommes une usine de fabrication.
Question : Comment garantir la qualité des produits et le service après-vente ?
Réponse : Nous fournissons une assurance qualité de 12 mois et disposons d'une équipe après-vente pour résoudre rapidement les problèmes des clients.
Question : Fournissez-vous des services ODM et OEM ?
Réponse : Oui, bienvenue à l’ODM et à l’OEM.
