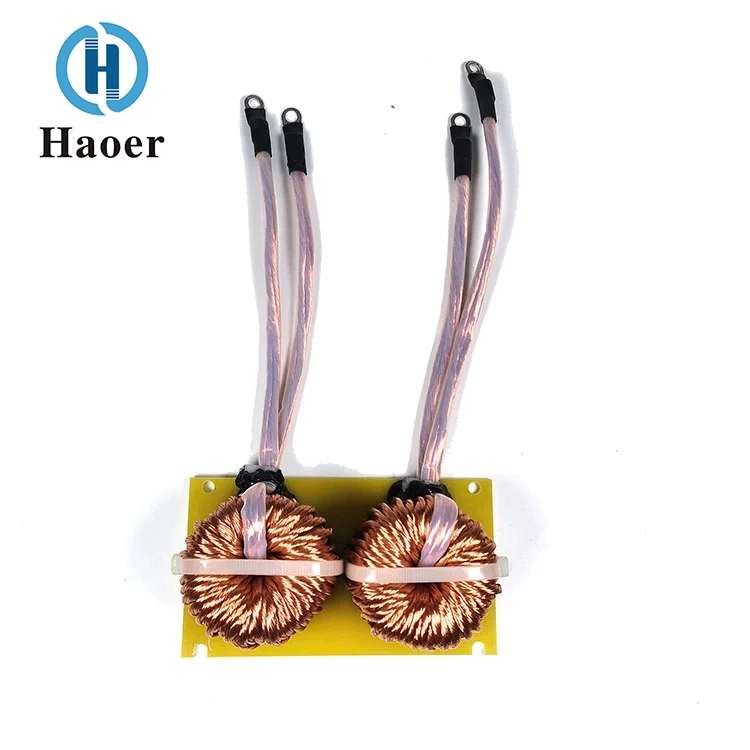

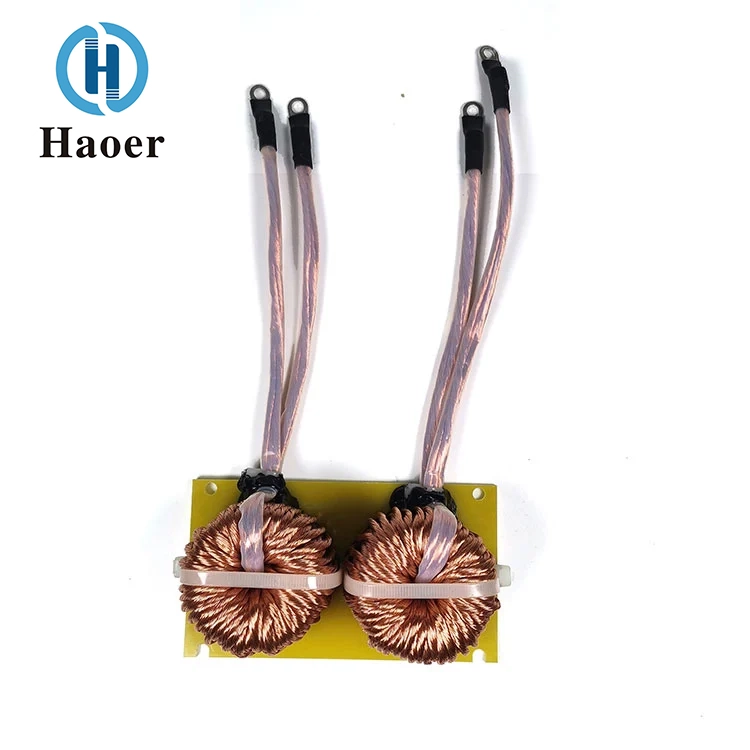

Grand inducteur d'assemblage d'alimentation à découpage

Principales caractéristiques et principaux avantages

Capacité de charge de puissance ultra élevée

L'inducteur de l'ensemble d'alimentation à découpage de grande taille fourni par l'usine Haoer utilise un noyau à densité de flux de saturation élevée, qui peut résister à un impact de courant de pointe instantané 2 à 3 fois le courant nominal. L'atténuation de la valeur d'inductance est ≤ 10 %, répondant aux exigences de régulation de charge dynamique des alimentations à découpage à grande échelle et répondant aux exigences de fonctionnement continu à haute puissance pour des scénarios tels que les stations de base de communication et les lignes de production industrielle.

Haute fréquence avec faible perte, améliorant l'efficacité énergétique

Le matériau du noyau magnétique optimisé et le processus d'enroulement réduisent efficacement la perte du noyau (perte de fer) et la perte d'enroulement (perte de cuivre). Dans la plage de hautes fréquences de 20 kHz à 300 kHz, la perte totale est ≤ 0,8 %, ce qui permet aux alimentations à grande échelle d'atteindre un fonctionnement efficace et économe en énergie et de réduire les coûts d'utilisation à long terme.

Densité de puissance élevée, adaptée à une conception miniaturisée

Par rapport à la solution d'inductance discrète, la conception intégrée réduit l'espace d'installation de plus de 40 %, permettant à la densité de puissance de l'alimentation d'atteindre ≥ 15 W/cm³, ce qui est conforme à la tendance de développement de la miniaturisation et de l'intégration des équipements de grande puissance.

Grande stabilité de température, résistant aux conditions difficiles

La plage de température de fonctionnement de l'inducteur de l'ensemble d'alimentation à découpage de grande taille couvre -40 ℃ à + 130 ℃, avec le coefficient de température de perméabilité magnétique ≤ ± 5 %. Il peut résister à des températures élevées et basses, à de fortes vibrations et à d'autres conditions difficiles dans les environnements industriels, répondant ainsi aux exigences de fiabilité de la norme d'alimentation industrielle CEI 61558.

Sécurité d'isolation élevée, garantissant le fonctionnement du système

La tension de tenue d'isolation entre les enroulements et entre les enroulements et le noyau magnétique est ≥ 3 kV AC, et la résistance d'isolation est ≥ 2 000 MΩ. Cela évite efficacement les risques de fuite et de panne dans le circuit haute tension, garantissant ainsi la sécurité du personnel et des équipements.

Équilibrer standardisation et personnalisation

Prend en charge la fourniture par lots de spécifications standardisées, tout en fournissant également des combinaisons de noyaux magnétiques personnalisées et des services de conception d'enroulements basés sur la topologie d'alimentation du client (telle que BOOST+LLC, LLC à pont complet, etc.), la puissance nominale, les dimensions d'installation, etc.

L'assemblage BOOST+LLC avec dissipateur thermique présente une puissance élevée, de faibles pertes et une forte dissipation thermique. Il est devenu un composant magnétique clé pour obtenir un fonctionnement efficace, stable et à haute densité de puissance dans les grandes alimentations à découpage, fournissant un support technique fiable pour les équipements de grande puissance dans des domaines tels que la communication, l'industrie et le stockage d'énergie.

Certificat

PROCESSUS DE PRODUCTION D'INDUCTEURS

1.Winding

2. Automatisation de l'assemblage.

3. Test complet

4. Stockage du produit

Logistique

Les méthodes de livraison incluent DHL, UPS, TNT, FedEx et d'autres services de livraison express. De plus, vous pouvez également choisir le fret aérien ou le fret maritime selon vos besoins.

FAQ

Question : Quels sont vos principaux produits ?

Réponse : Nous produisons principalement des séries de transformateurs haute fréquence, des séries d’inductances, des condensateurs et d’autres composants électroniques.

Q : Quels modes de paiement acceptez-vous ?

R : Nous prenons en charge les transactions de garantie T/T, lettre de crédit (L/C), PayPal et plateforme transfrontalière.

Q : Des produits personnalisés peuvent-ils être fournis ?

R : Oui. Nous sommes en mesure d’ajuster les spécifications des produits, les logos, les emballages, etc. selon vos besoins. Veuillez fournir des conceptions ou des exigences spécifiques, et nous évaluerons la faisabilité et proposerons une solution.
