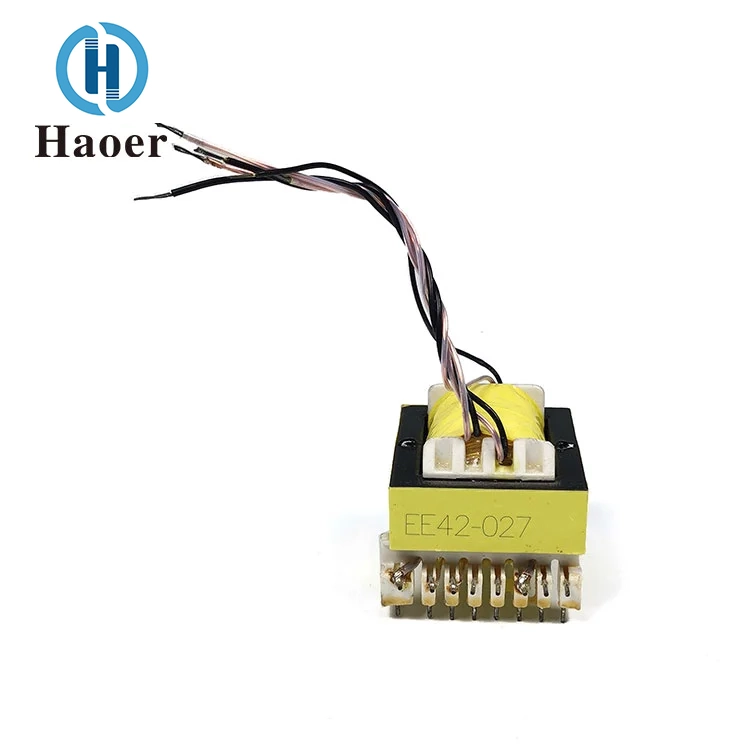

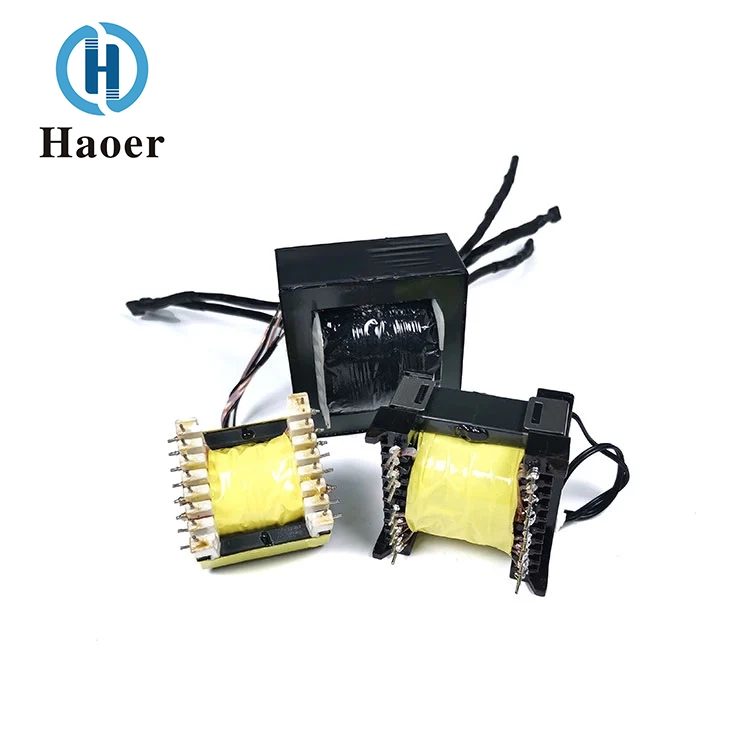

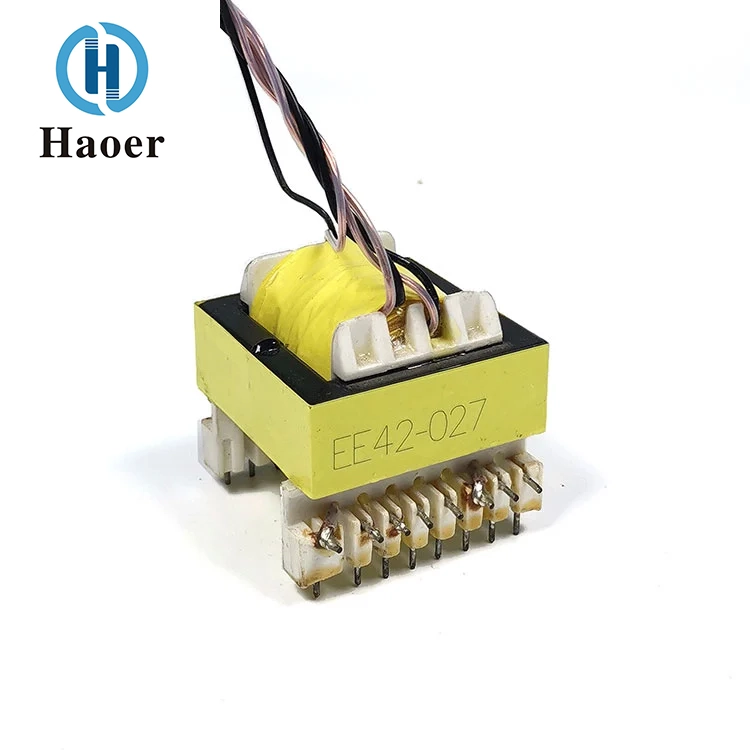

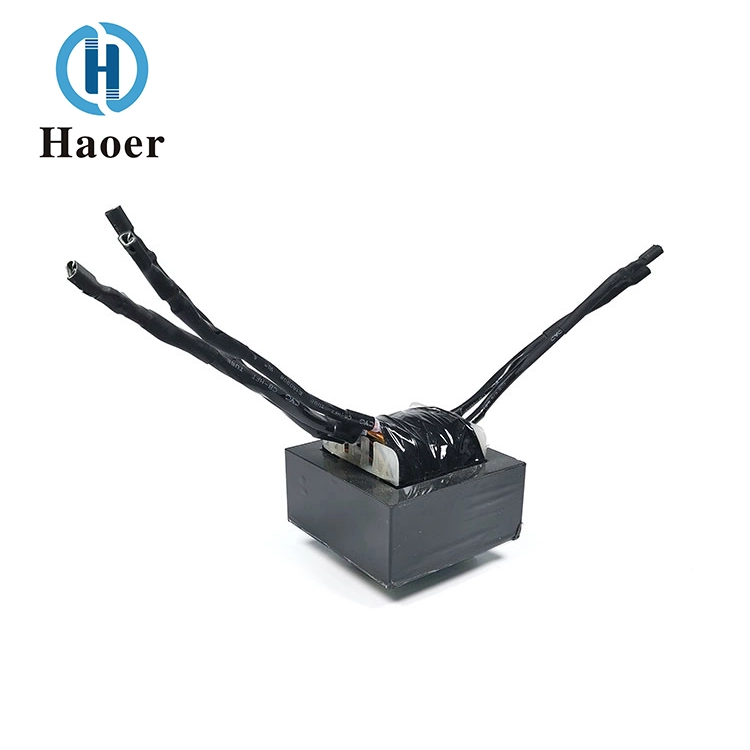

Le transformateur haute fréquence Flyline d'alimentation du pilote LED de Chine produit par Haoe est un transformateur haute fréquence spécialement conçu pour les lecteurs d'éclairage LED. Sa principale caractéristique réside dans l'utilisation d'un procédé spécial "flyline". Ici, « flyline » n’est pas une modification temporaire mais fait partie intégrante du design original du produit. Il fait référence à l'utilisation de fils isolés indépendants pour souder et connecter des broches spécifiques sur le châssis du transformateur afin de compléter la disposition complexe des enroulements.
Cette conception vise principalement à permettre une réalisation flexible de sorties multiples ou à répondre aux exigences de sécurité de l'isolation haute tension dans l'espace compact de l'alimentation de commande des LED. La flyline résout efficacement le problème de l'espace d'enroulement interne insuffisant et, en utilisant des fils isolés de haute spécification, elle garantit que les circuits primaires et secondaires peuvent résister à une tension d'isolation de sécurité allant jusqu'à plusieurs milliers de volts, répondant à des certifications strictes telles que UL et CE.
Il s'agit donc d'un composant central haute fréquence qui a été certifié et garantit performances, sécurité et efficacité de l'espace grâce à l'utilisation de câbles de démarrage comme processus clé.
Il présente une résistance élevée à la pression initiale et secondaire, une forte capacité anti-interférence et répond aux exigences de certification des spécifications, mais il n'est pas pratique pour les opérations de production.
Spécification: fil de raccordement EE/fil de raccordement EPC/fil de raccordement EFD/fil de raccordement EF/fil de raccordement PQ, etc.
Il est largement utilisé dans les cartes de commande de petits appareils électroménagers, les alimentations à découpage, les convertisseurs DC-DC, les alimentations de conduite LED, les équipements réseau, l'électronique automobile, les adaptateurs d'alimentation, etc.
| Fréquence de fonctionnement | 20 kHz - 500 kHz |
| Puissance de sortie | 0,5 à 500 watts |
| Température de fonctionnement | -40°C à +125°C |
| Température de stockage | -25°C à +85°C |
| Humidité de stockage | 30% - 95% |
Notre transformateur haute fréquence Flyline d'alimentation pour pilote LED offre une excellente adaptabilité environnementale et peut fonctionner de manière stable dans la plage de températures de travail difficiles de -40 ℃ à +125 ℃. Il convient également aux environnements de stockage avec une plage d'humidité de -25 ℃ à +85 ℃ et de 30 % à 95 %. Il peut gérer diverses conditions extérieures et intérieures complexes. Le produit est strictement conforme aux normes de sécurité. La flyline est équipée de manchons isolants de haute qualité pour garantir la fiabilité de l'isolation, supprimer efficacement les interférences EMI et garantir la sécurité, la conformité et la sortie stable de l'alimentation du pilote LED. Cela constitue une garantie essentielle pour le fonctionnement efficace et durable des lampes LED.
| Numéro de pièce. | BROCHES DE BORNES | Dimensions en mm (pouces) | TAPER | |||||
| A | B | C ± 0,5 | D ± 0,5 | E ± 0,5 | F | |||
| EE-8.3 | 6 | 8 | 8 | 6 | 4 | 2.5 | 8.3 | V |
| EE-10 | 8 | 11.5 | 10.2 | 8 | 4 | 2.5 | 10.2 | V |
| EE-13 | 10 | 12 | 12.5 | 8.5 | 4 | 2.5 | 13 | V |
| EE-16-1 | 6 | 14.8 | 13.3 | 9 | 4 | 3 | 16 | V |
| EE-16-2 | 10 | 15.4 | 13 | 10.5 | 4 | 3.2 | 17.1 | V |
| EEL-16 | 10 | 28.5 | 16 | 12.3 | 4 | 4.3 | 21.9 | V |
| EE-19-1 | 8 | 17.6 | 16 | 10 | 4 | 5 | 19 | V |
| EE-19-2 | 10 | 17.2 | 16.2 | 13 | 4 | 3.9 | 20 | V |
| EEL-19 | 10 | 31.5 | 16 | 10.5 | 4 | 4 | 21.1 | V |
| EEL-19-1 | 10 | 15.6 | 30 | 24.1 | 4 | 3.5 | 21 | H |
| EE-25-1 | 6 | 20 | 18.2 | 12.5 | 4 | 6.3 | 25.2 | V |
| EE-25-2 | 8 | 21.7 | 17.5 | 12.6 | 4 | 5 | 25.2 | V |
| EE-25-3 | 10 | 22.2 | 25 | 15.4 | 4 | 5 | 26.1 | H |
| EEL-25 | 8 | 35.3 | 17.5 | 12.5 | 4 | 5 | 25.2 | V |
| EE-30 | 10 | 21 | 29.2 | 25.2 | 4 | 5 | 30 | H |
| EE-40 | 14 | 27.6 | 30.5 | 25.8 | 4 | 5 | 40 | H |
| EE-42/15-1 | 12 | 33.8 | 44 | 35.5 | 4 | 5 | 42 | H |
| EE-42/15-2 | 16 | 41.3 | 48 | 37.7 | 4 | 5 | 42 | H |
| EE-42/15-3 | 18 | 48.7 | 32 | 27.5 | 4 | 5 | 45.1 | V |
| EE-42/20-1 | 12 | 45 | 39.8 | 32.5 | 4 | 5 | 42 | V |
| EE-42/20-2 | 16 | 44.2 | 50 | 37.8 | 4 | 5 | 42.2 | H |
| EE-42/20-3 | 18 | 44.1 | 37 | 27.3 | 4 | 5 | 45.3 | V |
| EE-55 | 20 | 50 | 50 | 45.5 | 4 | 5 | 55 | H |
| EE-65 | 16 | 55.2 | 51.8 | 45 | 4 | 5 | 65 | H |
| Remarque : TYPE HORIZONTAL « H » (type chambre) TYPE VERTICAL "V" (Type vertical) |
||||||||
Avec une forte présence industrielle depuis 2008, Guangdong Haoer Electronics Co., Ltd. se présente comme un producteur spécialisé de composants magnétiques de précision. Nos produits principaux (transformateurs haute fréquence, filtres et inductances) font partie intégrante des applications avancées dans les domaines de l'éclairage, des appareils électroménagers, du photovoltaïque, des onduleurs, des systèmes automobiles et des communications réseau.

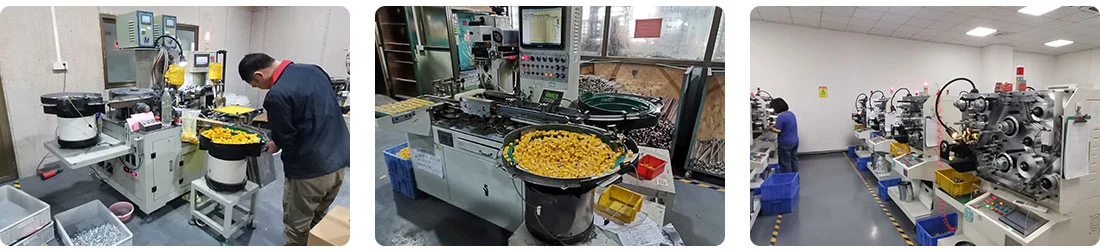

La croissance de l’entreprise est marquée par d’importantes capacités de production : plusieurs sites de fabrication à Foshan, un effectif dépassant les 1 000 personnes et un volume de production annuel de plus de 100 millions d’unités. Notre investissement dans l'automatisation et les tests de précision, associé à des certifications telles que CQC, UL, ISO 9000 et TS 16949, reflète notre engagement envers l'excellence.
Guidé par les principes d’innovation, de leadership en matière de qualité et de réussite collaborative, Haoer continue de renforcer son expertise et de contribuer aux besoins changeants de l’industrie électronique mondiale.
Nous offrons un service d’assistance professionnel complet tout au long du processus. Tous les produits bénéficient d'une période de garantie standard. En cas de problèmes de qualité non humaine dans le cadre de la garantie, des services de réparation ou de remplacement gratuits sont disponibles. Une équipe technique professionnelle est équipée pour fournir des services de consultation technique tels que des conseils d'installation et de mise en service, un diagnostic de panne, etc., avec des réponses rapides et efficaces. Parallèlement, un dossier après-vente complet est établi pour suivre en permanence l’état d’utilisation du produit. Pour les clients achetant en gros, des solutions après-vente personnalisées peuvent être fournies pour garantir une protection complète des droits des clients et un fonctionnement stable du produit !
Les petits colis seront envoyés par courrier, tel que DHL, UPS, TNT, FedEx, etc. Nous pouvons également organiser le transport aérien ou maritime selon vos besoins.
Question : Êtes-vous une usine de fabrication ou une société commerciale ?
Réponse : Nous sommes un fabricant avec notre propre usine et nous fournissons également des services de chaîne d’approvisionnement à guichet unique.
Question : Offrez-vous des services ODM et OEM ?
Réponse : Oui, ODM et OEM sont tous deux les bienvenus.
Question : Quels sont vos principaux produits ?
Réponse : Nous produisons principalement des séries de transformateurs haute fréquence, des séries d’inductances, des modules électroniques et d’autres composants électroniques.
Question : Pouvez-vous fournir des échantillons ?
Réponse : Oui, mais la complexité et la quantité des échantillons détermineront si des frais sont requis.
Question : Combien de temps faut-il pour que la commande soit livrée ?
Réponse : Cela dépend de la complexité et de la quantité du produit. Cela prend généralement 2 à 4 semaines.
