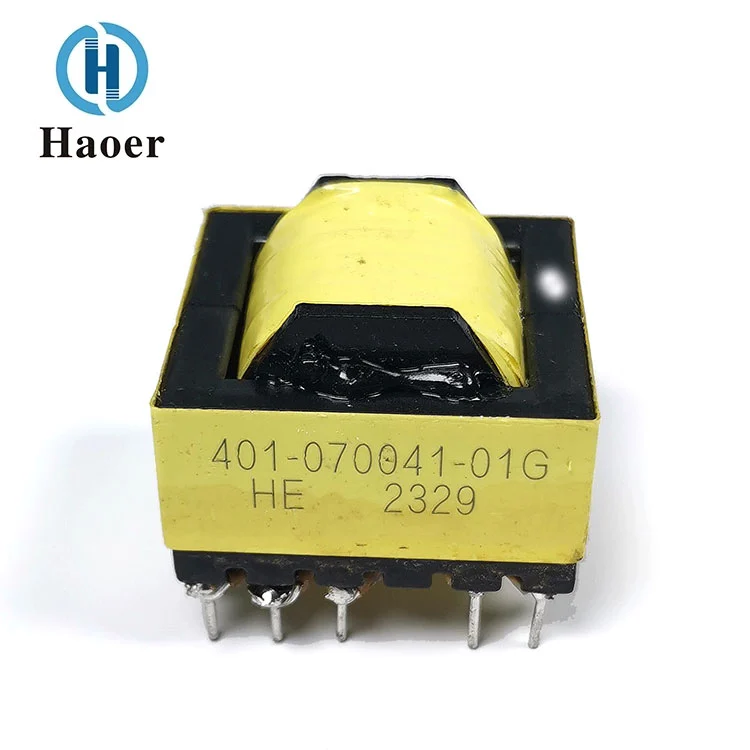

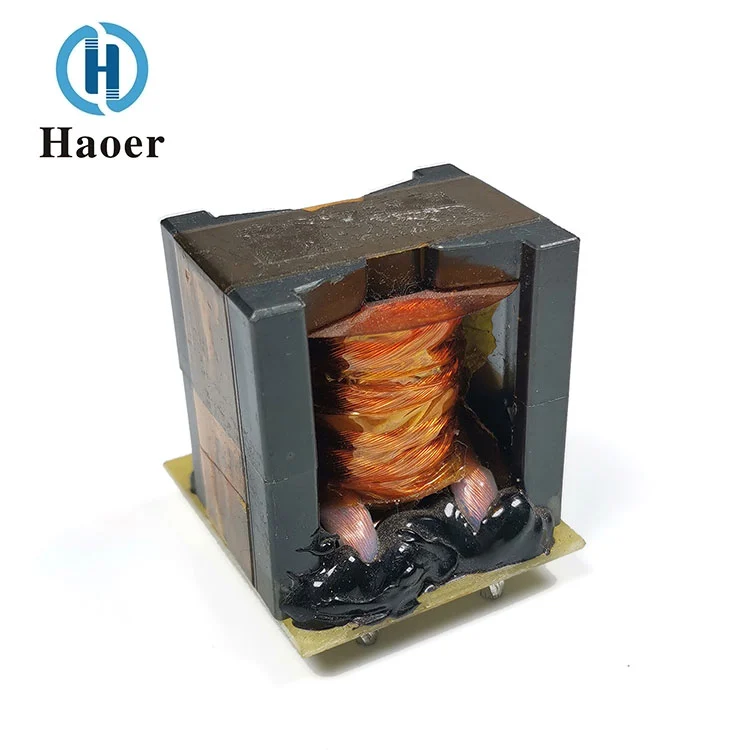

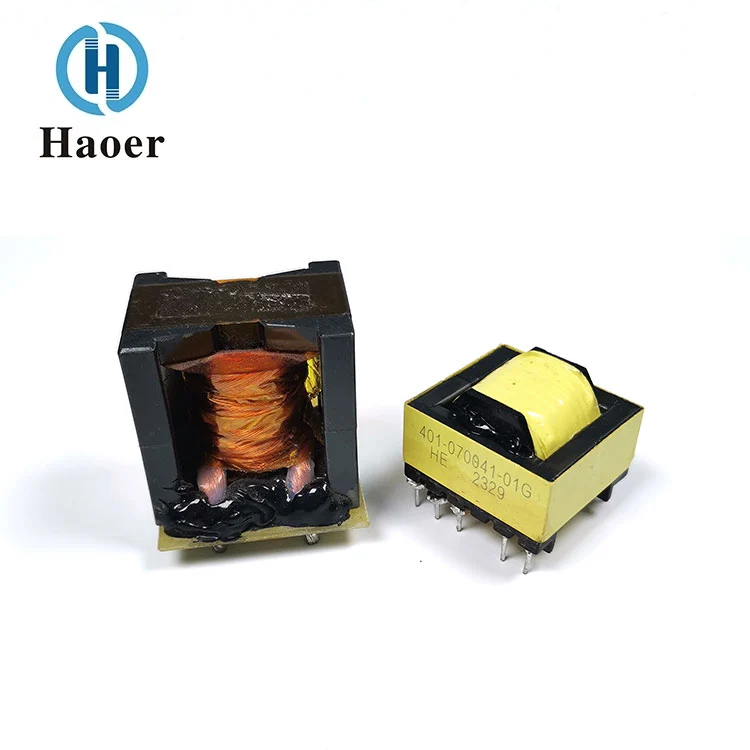

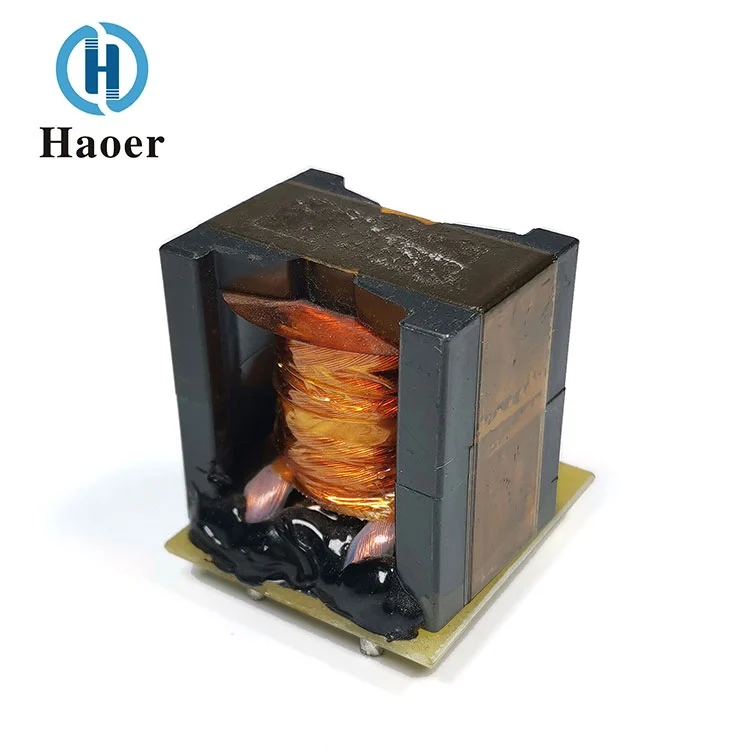

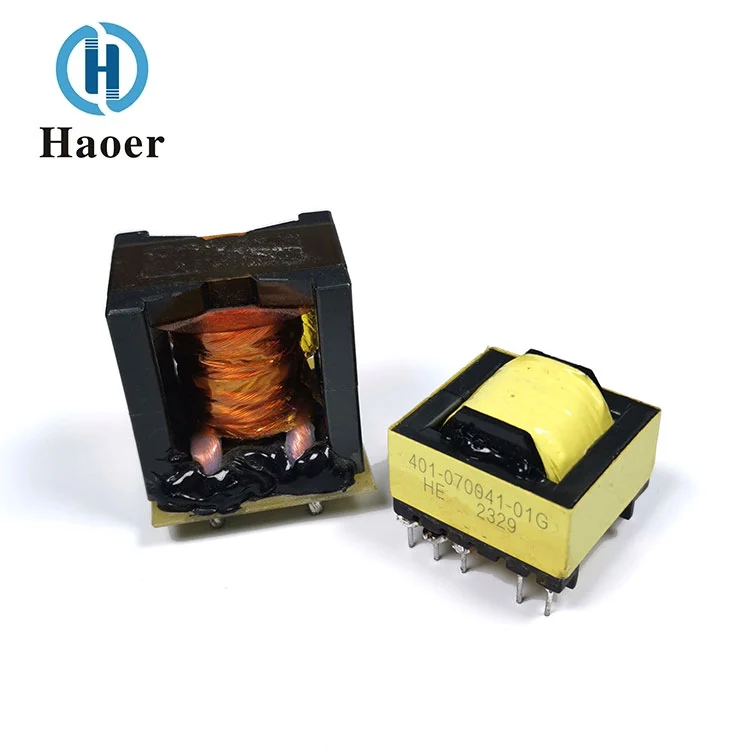

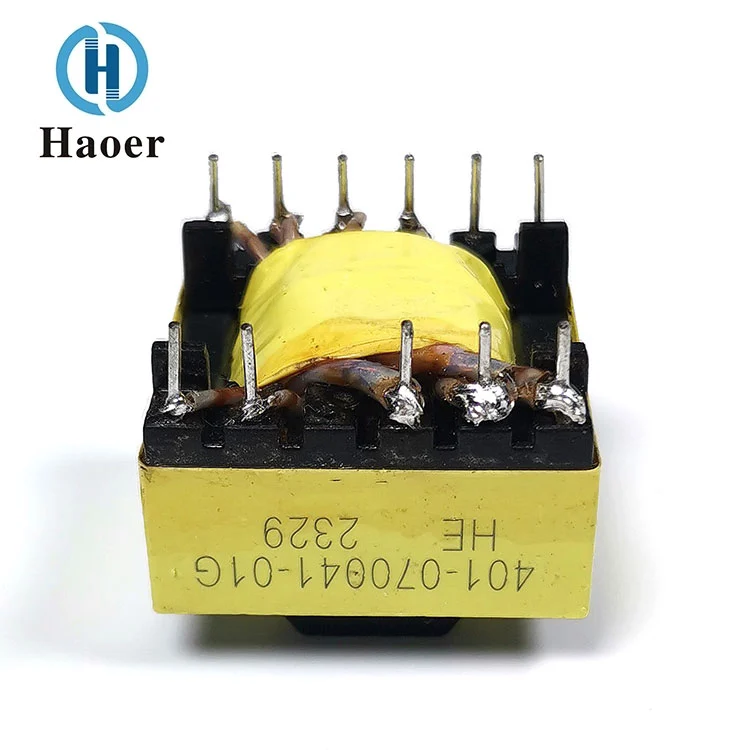

Lors de la conception du transformateur haute fréquence d'alimentation PC, le fabricant Haoer s'est concentré sur une densité de puissance élevée, une faible élévation de température et une fiabilité à long terme. Grâce à une isolation électrique stricte et à une optimisation de la dissipation thermique, il garantit une alimentation continue, stable et pure pour le matériel de base tel que les processeurs et les cartes graphiques, et constitue un élément clé pour atteindre les objectifs d'alimentations PC efficaces, silencieuses et miniaturisées.
1. Le noyau magnétique des transformateurs de la série ER a généralement une structure en forme de E ou similaire, avec un pilier central circulaire. Cette forme améliore la position de couplage, facilite le bobinage et augmente la surface de bobinage, ce qui est bénéfique pour la conception de transformateurs à haute puissance et à faible inductance de fuite.
2. Le squelette de certains transformateurs de la série ER est équipé de plusieurs connecteurs, ce qui facilite la conception de plusieurs transformateurs de sortie et peut répondre aux besoins de différents circuits pour plusieurs tensions et courants de sortie.
3. Caractéristiques de performance des transformateurs de la série ER : faible perte, puissance de sortie élevée, fréquence de fonctionnement large, faible élévation de température, performances stables.
4. Le champ d'application des transformateurs de la série ER concerne les alimentations à découpage, les équipements de communication, l'électronique grand public et les équipements industriels.
Les caractéristiques d'un enroulement facile, d'un rendement élevé, d'une grande puissance et d'une grande fiabilité.
ER28/ER35/ER39/ER40/ER42/ER49
Appliqué aux convertisseurs AC/DC, aux alimentations PC, aux alimentations LLC, aux alimentations de communication, etc.
| Numéro de pièce. | BROCHES DE BORNES | Dimensions en mm (pouces) | TAPER | |||||
| A | B | C ± 0,5 | D ± 0,5 | E | F | |||
| ER-25.5 | 8 | 19.5 | 19.7 | 12.5 | 4 | 5 | 25.5 | V |
| ER28 | 12 | 30.5 | 23 | 17.5 | 4 | 5 | 31 | V |
| ER28 | 12 | 23.1 | 28.2 | 25 | 4 | 5 | 29.1 | H |
| ERL28 | 12 | 36 | 27 | 20 | 4 | 5 | 30 | V |
| ERL28 | 12 | 26.3 | 37.1 | 30 | 4 | 5 | 30.2 | H |
| ER33 | 14 | 37.5 | 28 | 22.5 | 4 | 5 | 36 | V |
| ERL35 | 14 | 43.5 | 28 | 22.5 | 4 | 5 | 35.5 | V |
| ERL35 | 16 | 29.1 | 40.3 | 35.4 | 4 | 5 | 40.3 | H |
| ERL39 | 16 | 46 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ERL39 | 16 | 33 | 41.5 | 30.85 | 4 | 5 | 42.3 | H |
| ER40 | 16 | 48 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ER4215 | 14 | 45.5 | 30 | 25 | 5 | 5 | 42 | V |
| ER4220 | 14 | 44 | 37.5 | 36 | 5 | 5 | 42 | V |
